EVOMAKER立式光固化3D打印设备结构

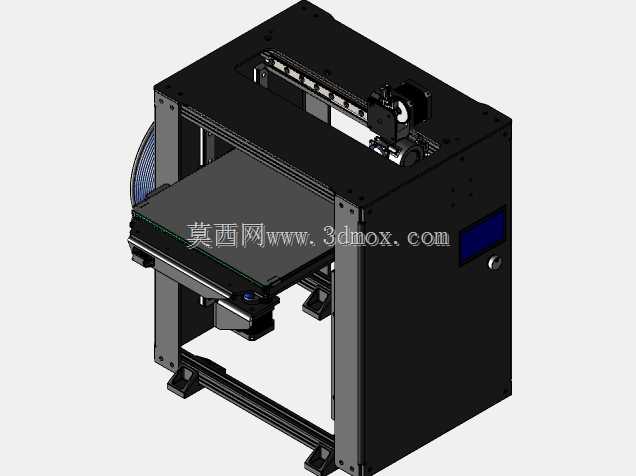

　　这款立式增材成型设备的结构设计，核心围绕小批量精密制件的生产场景展开，在文创手办开发、工业样件快速验证、教学实训、齿科定制件加工这类场景中，设备的落地适配性经过了多轮结构迭代优化。从安装边界来看，设备采用立式框架布局，底部设置带调平功能的支撑脚，整体占地宽度控制在0.8米以内，深度约0.7米，整机高度不超过1.8米，不需要额外做地基固定，常规工业厂房、创客空间、实训教室的标准平整地面即可满足安装要求，设备后侧预留150mm的走线与散热间隙，左右侧预留300mm的操作维护空间就能完成日常耗材更换、平台校准等操作。

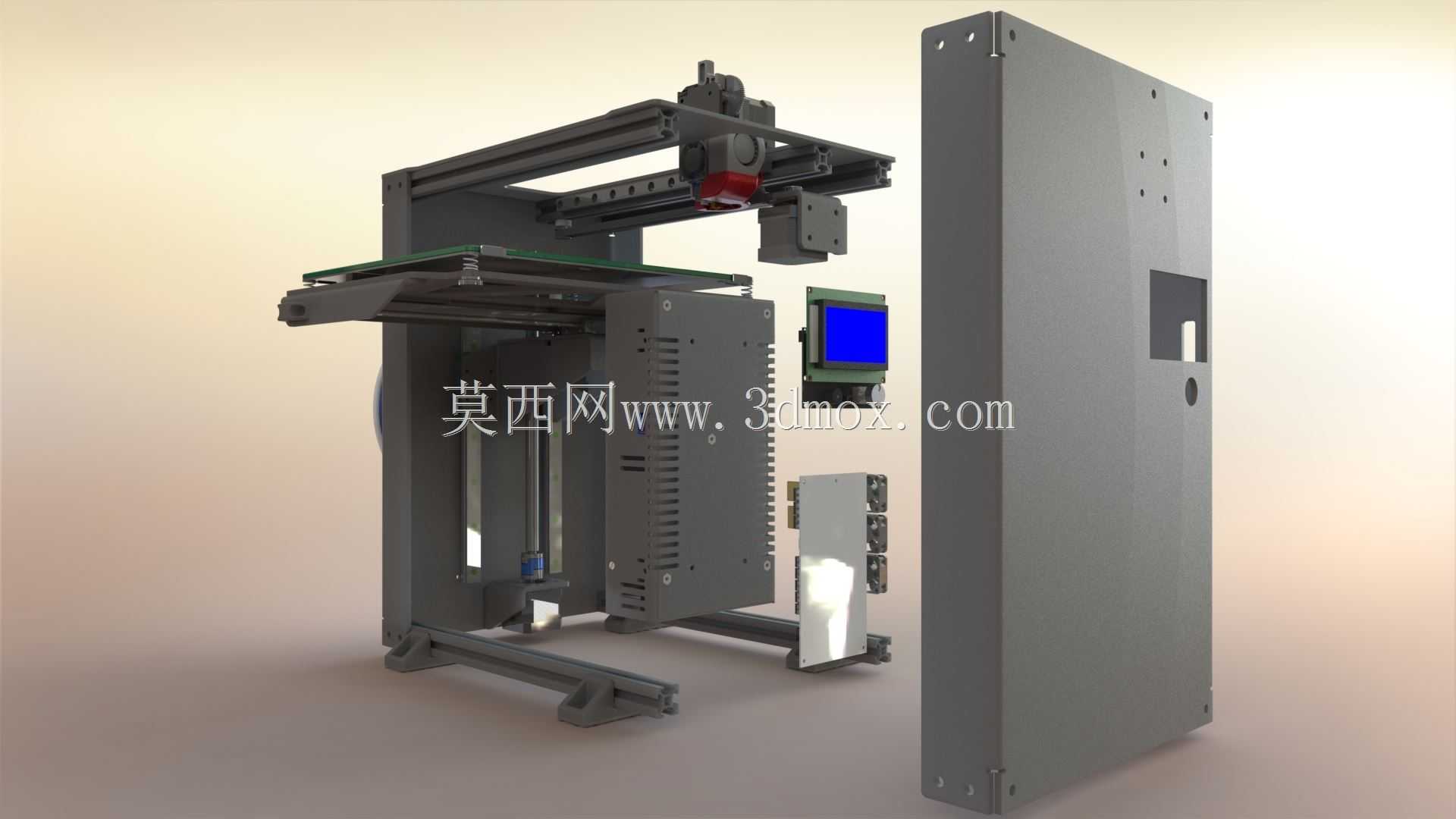

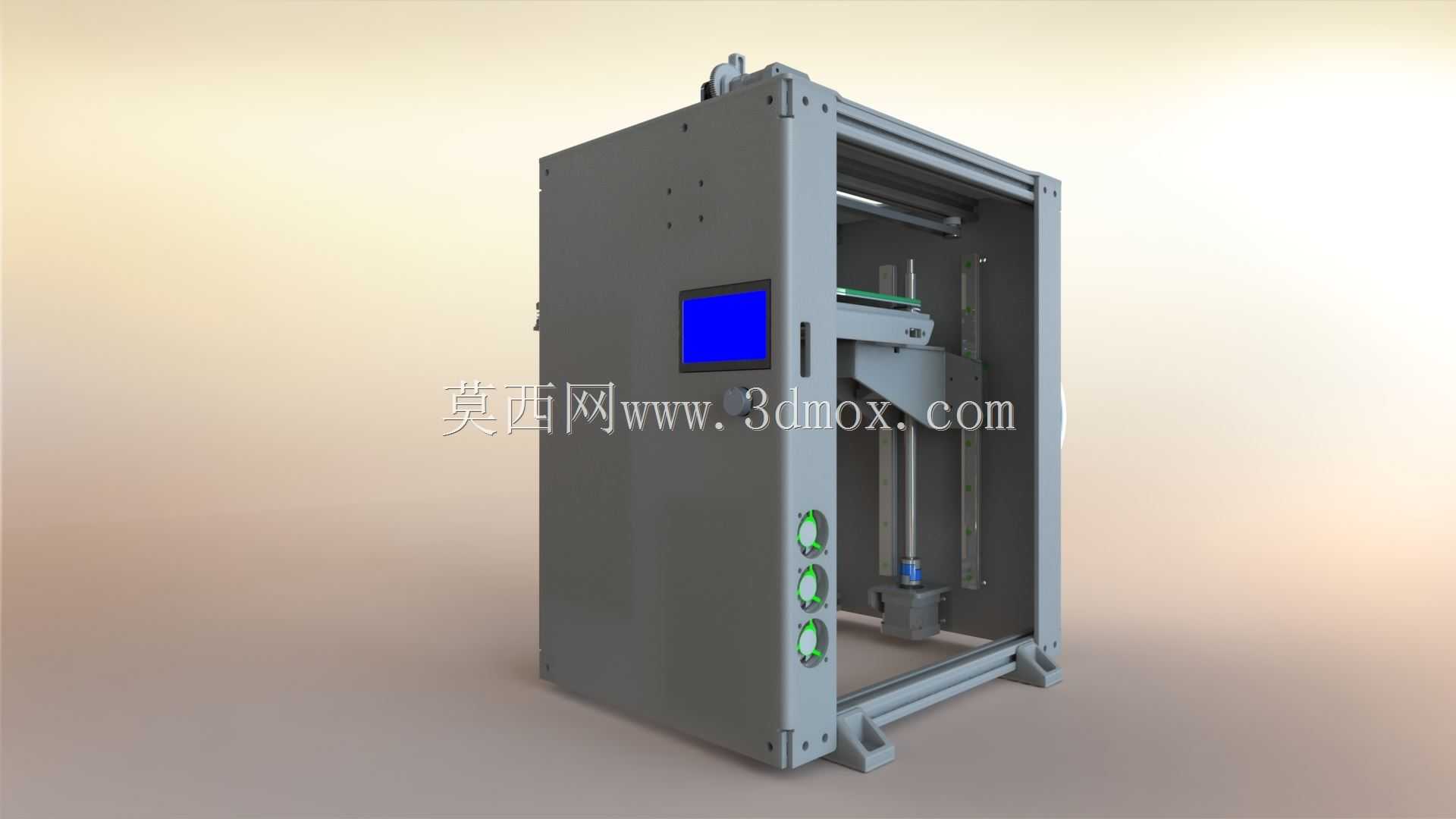

　　设备的功能模块布局完全围绕打印作业的流程逻辑排布，正面左侧集成触控操作屏，作业人员站立状态下视线刚好与屏幕平齐，不需要弯腰或者抬手就能完成参数设置、作业启停操作；屏幕下方竖向排布三个状态指示灯，分别对应设备待机、打印运行、故障告警三种状态，即使在车间嘈杂环境下，操作人员远距离也能快速识别设备运行状态，不需要凑近屏幕查看。成型仓采用半开放框架式设计，前侧无遮挡门体，一方面方便打印完成后直接取出成型平台上的制件，另一方面也便于日常清理成型仓内残留的耗材残渣，框架内侧的Z轴传动组件采用隐藏式走线设计，所有传动线缆都收纳在立柱内侧的线槽内，避免长期运动过程中线缆磨损剐蹭，提升长期运行的可靠性。

　　从设计思路层面，这款设备没有追求大尺寸成型幅面，而是把结构稳定性放在首位，整体框架采用厚壁钢板折弯焊接后做时效处理，消除焊接内应力，避免长期使用过程中框架变形导致Z轴运动精度下降。Z轴传动采用高精度滚珠丝杠搭配线性导轨的组合，丝杠两端做固定支撑设计，相比悬臂式传动结构，运动过程中的偏摆量控制在0.02mm以内，能够保证大高度打印件的层纹一致性，不会出现层间错位的问题。成型平台采用快拆式设计，平台调平结构集成在平台安装座上，不需要每次更换平台都重新做全幅面调平，单次调平后可以连续完成数十次打印作业，降低操作人员的日常校准工作量。

　　设备的耗材供给模块布置在框架内部的后侧空间，和成型仓做物理分隔，避免耗材挥发的气体直接接触传动组件，同时后侧预留了过滤模块的安装位，可以根据使用场景选配活性炭过滤组件，吸附打印过程中产生的挥发性物质，适配密闭办公空间、教学场所这类对空气质量有要求的使用场景。电气控制模块独立安装在框架右侧的封闭仓体内，仓体开设散热格栅，所有电气元件都按照工业设备的布线规范做分层排布，强电弱电分离走线，减少信号干扰，维护时只需要打开右侧仓门就能完成所有电气元件的检修更换，不需要拆解设备主体框架。

　　在实际使用过程中，这款设备的结构设计充分考虑了不同操作人员的使用习惯，操作屏的安装角度可以做上下15度的调整，适配不同身高的操作人员；设备底部的支撑脚可以做10mm范围的高度调节，即使地面存在轻微不平整，也能通过调整支撑脚保证设备框架处于水平状态，不需要额外垫塞调平片。成型仓内部的照明模块集成在仓体顶部，光线均匀覆盖整个成型幅面，作业过程中可以清晰观察制件的成型状态，不需要额外手持照明设备查看。设备的急停按钮设置在框架右侧靠前的位置，高度距离地面约1.2米，出现紧急情况时操作人员可以随手按下，切断设备动力输出，避免安全事故。

　　针对工业场景下的长时间连续运行需求，设备的所有运动部件都选用免维护或者长维护周期的零部件，线性导轨自带防尘密封件，能够阻挡打印过程中产生的粉尘进入导轨滑块内部，延长导轨的使用寿命；滚珠丝杠采用脂润滑设计，每运行1000小时才需要补充一次润滑脂，日常维护工作量远低于采用皮带传动的桌面级打印设备。框架外侧的钣金件采用静电喷塑处理，表面耐油污耐刮擦，日常清理只需要用干布擦拭就能去除表面残留的耗材污渍，不会因为长期使用出现表面锈蚀、掉漆的问题。
