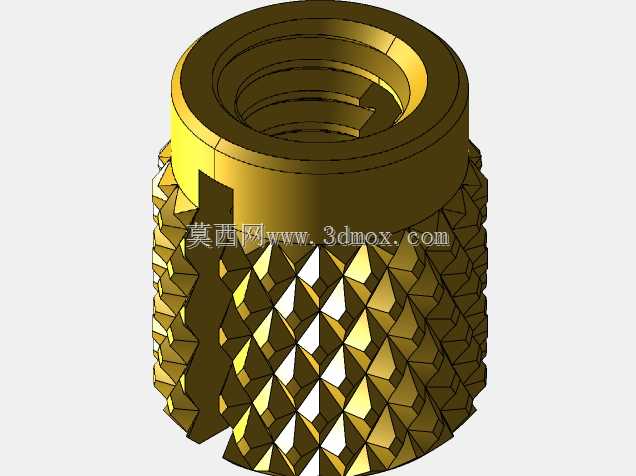

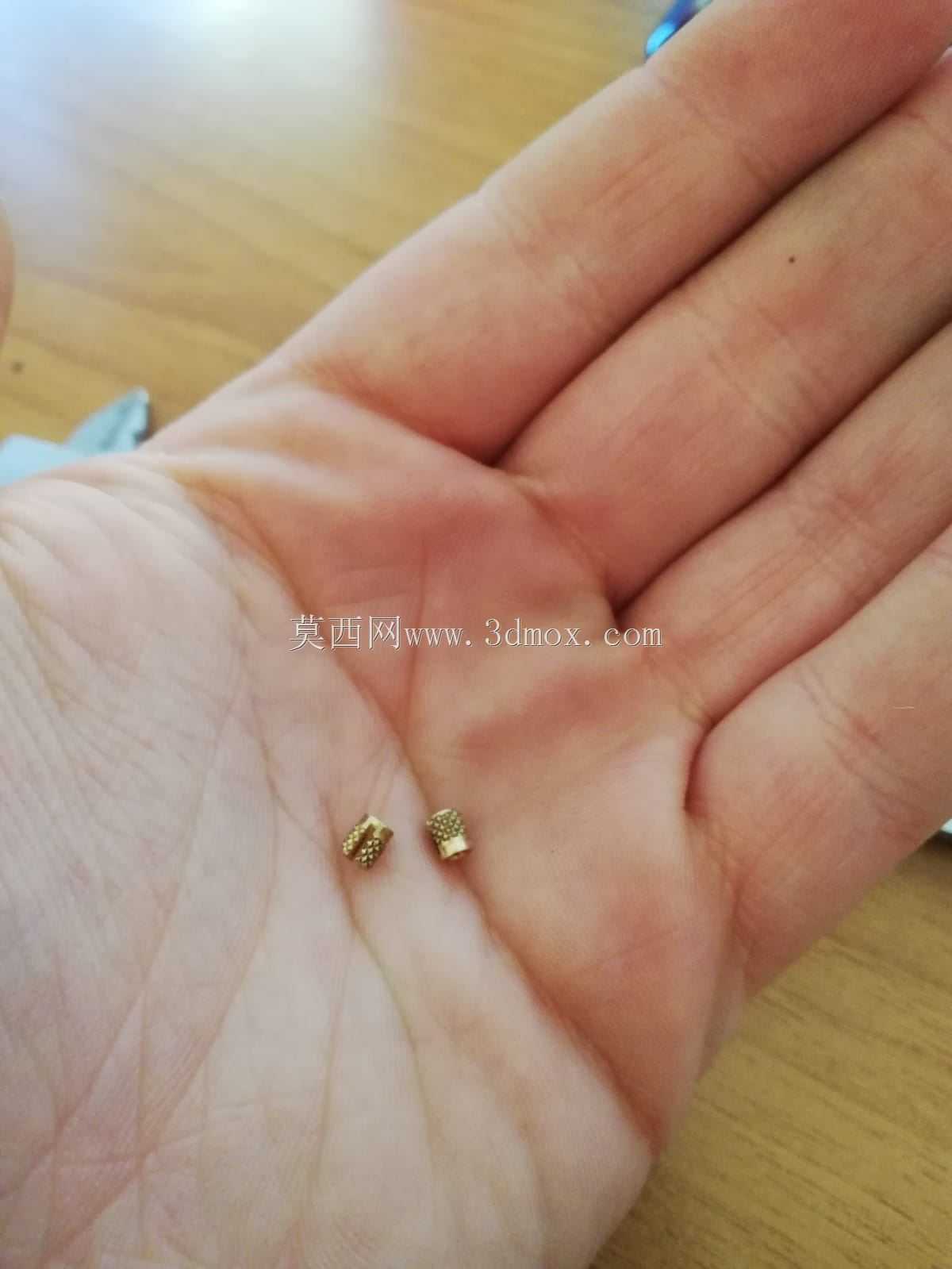

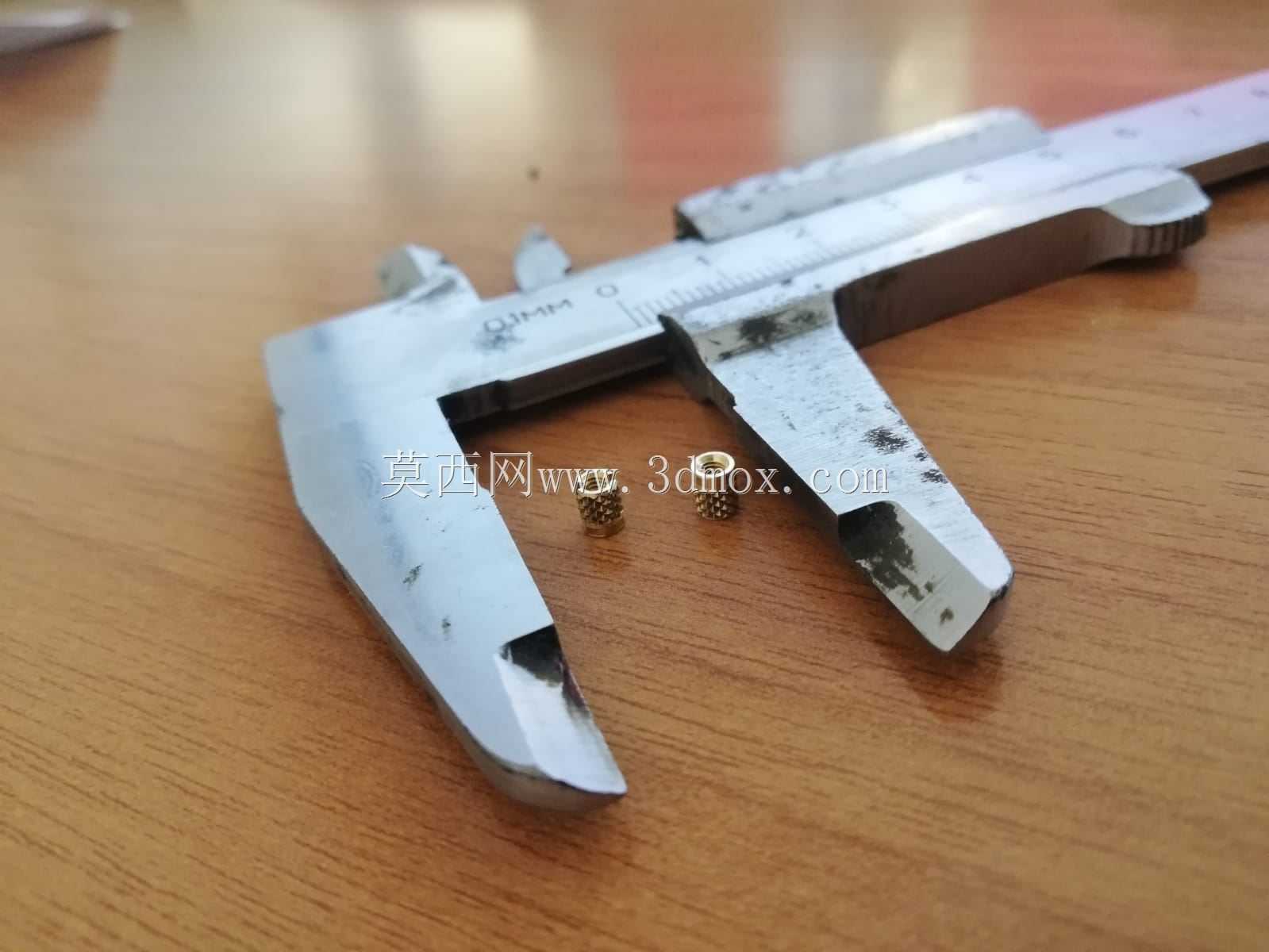

插入式Zigrina规格M2X4压锁结构件

日常做小型机电设备、精密仪器的结构装配时，经常会遇到需要在狭窄安装空间内实现快速压合锁止的需求，这类M2X4规格的插入式压锁，刚好适配板厚2-4mm的薄板类安装场景，常见于小型消费电子外壳、便携检测仪器面板、微型自动化模组的侧盖快拆结构上，不需要额外的螺丝紧固或者卡扣对位，只需要对准安装孔位垂直按压到位，就能实现可靠的锁合固定。从实际使用的角度看，这类压锁的核心功能是实现无工具快速装拆，相比传统的十字螺丝固定，不需要预留螺丝刀操作空间，在内部空间紧凑、需要频繁开盖维护的设备上，能大幅缩减装配和后期维护的操作时间，同时锁合到位后会有清晰的触感反馈，操作人员不需要额外检查就能确认锁合到位，避免出现虚装导致的盖板松动、设备防护失效的问题。做这个结构的三维设计时，首先要考虑的是安装边界的适配性，压锁的插入端直径要和M2规格的安装孔做间隙配合，单边间隙控制在0.05-0.1mm之间，既保证插入时的顺畅度，又不会因为间隙过大导致锁合后出现晃动；压锁的总长度要匹配4mm的最大锁合板厚，锁舌的弹出位置要刚好卡在安装板的背面，预留0.1-0.2mm的压紧余量，保证锁合后盖板和基体之间没有明显缝隙，同时不会因为压合量过大导致安装板出现变形。结构设计上，插入端的导向段做了15度的导入倒角，对准孔位时不需要完全精准对位，稍微偏斜也能顺着倒角滑入安装孔，降低装配时的对位难度；锁舌部分采用斜面导向设计，按压插入时斜面会顺着安装孔边缘挤压内部的弹性结构，当锁舌完全穿过安装孔后，弹性结构自动回弹，锁舌的直面卡在安装板背面，实现反向锁止，不会因为设备运行中的振动出现松脱。外形尺寸方面，压锁的头部直径控制在5mm，头部厚度1mm，安装后突出安装面的高度只有1mm，不会在设备外表面形成明显的凸起，既保证了设备外观的平整性，也不会因为突出结构勾挂到其他物件导致锁具意外解锁；整体的外轮廓没有尖锐棱角，所有边角都做了R0.2的圆角处理，装配时不会划伤操作人员的手部，也不会刮伤设备表面的喷涂层或者阳极氧化层。在实际选型应用时，要注意安装板的材质硬度，如果是ABS、PC这类塑料板材，安装孔的公差可以适当放宽，如果是铝合金、不锈钢这类金属薄板，安装孔的公差要收紧，避免因为孔位过大导致锁舌卡接量不足，影响锁合的可靠性；另外这类压锁的解锁方式是从背面按压锁舌即可抽出，所以设计时要考虑维护操作的空间，如果是完全封闭的腔体结构，要预留对应的解锁操作孔，或者选用带正面解锁结构的变体型号。从建模的细节来看，内部的弹性卡合结构做了等壁厚设计，壁厚均匀控制在0.8mm，不管是采用塑料注塑加工还是金属粉末冶金成型，都能避免出现壁厚不均导致的缩水、变形问题，锁舌的卡合面做了0.1mm的拔模斜度，模具生产时脱模顺畅，不会出现卡模导致的零件缺陷。这类压锁在实际产线装配时，不需要专用工具，操作人员手工按压就能完成装配，单颗的装配时间不超过2秒，相比螺丝锁付的单颗8-10秒的装配时间，能大幅提升小型设备的整机组装效率，同时因为没有螺丝滑牙、漏拧的问题，装配良率也能得到有效提升。在做设备的振动可靠性测试时，这类压锁在10-2000Hz的扫频振动测试下，连续振动8小时不会出现松脱，完全满足便携类设备、车载小型模组的使用要求，锁合后的拉拔力能达到15N以上，正常的手持跌落、日常搬运过程中不会出现盖板脱落的问题。
