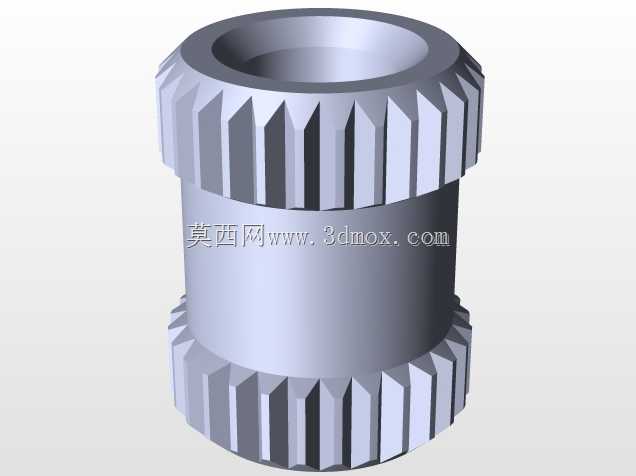

Zigrina适配M2X4规格嵌入式连接构件

在各类小型机电设备、精密仪器装配以及非标自动化模组搭建的场景里，这类适配M2X4规格的嵌入式连接构件，往往承担着不同结构件之间精准对位、可靠锁附的核心作用，很多时候整机装配的精度冗余、长期运行的结构稳定性，恰恰就藏在这类不起眼的小零件设计细节里。做结构设计的同行大多有体会，小规格螺纹连接的设计最考验细节把控，尤其是需要嵌入安装位的构件，一旦安装边界的尺寸公差把控不到位，要么装配时出现过盈量太大压装开裂，要么间隙过大导致连接后出现旷量，后续设备运行产生振动时，很容易出现螺纹松脱、连接错位的问题，直接影响整套设备的运行可靠性。

从实际使用场景来看，这类构件常被用在消费电子内部结构锁附、小型传感器安装支架固定、气动元件微型阀组拼接、3D打印设备运动模组的小件连接等位置，这些场景的共同特点是安装空间局促，没有足够的操作空间来使用常规外六角或者盘头螺丝，需要嵌入式的连接结构来保证安装面的平整度，避免突出的连接头干涉其他运动部件的运行轨迹。设计这类构件的时候，首先要明确安装边界的约束条件：M2X4的螺纹规格意味着螺纹有效啮合长度要控制在3.2mm到3.8mm之间，既不能因为啮合长度太短导致螺纹滑牙，也不能因为螺纹过长顶到安装位底部的其他结构；嵌入部分的外径要匹配安装孔的公差，通常采用H7/p6的过渡配合，既能保证压装后不会自行脱落，又不会因为过盈量太大导致安装孔周围的薄壁结构出现应力开裂。

构件的导入端设计了15度的导向锥角，压装装配时可以自动修正微小的安装孔位偏差，降低一线装配人员的操作难度，不需要额外的对位工装就能顺利完成压装；法兰限位边的厚度控制在0.8mm，直径比嵌入段大1.5mm，压装到位后法兰面完全贴合安装件表面，既可以起到轴向定位的作用，又能分散螺纹锁紧时的压应力，避免薄壁安装件被锁紧力压出凹陷。构件的整体外形做了锐边倒钝处理，所有边角都保留了0.1mm的圆角，一方面是避免装配时锋利的边角划伤操作人员的手指，另一方面也能减少应力集中点，提升构件在交变振动载荷下的疲劳强度，毕竟很多设备在运行过程中会持续产生微幅振动，应力集中的位置很容易最先出现裂纹失效。

从功能特性上来说，这类嵌入式连接构件相当于在轻薄的安装基材上预制了可靠的螺纹连接位，解决了轻薄板材、薄壁塑料件上直接攻牙强度不足、反复拆装后螺纹滑牙的问题；构件本身的材质选用常规的碳钢镀锌处理就能满足大部分普通场景的防锈和强度需求，如果是用在有耐腐蚀要求的医疗设备或者户外小型设备上，也可以更换为304不锈钢材质，不需要调整整体的结构尺寸，只需要根据材质的强度差异微调压装的过盈量即可。实际选型使用的时候，需要注意安装位的基材厚度要和构件嵌入段的长度匹配，嵌入段长度比基材厚度大0.1mm即可，压装后背面不会出现突出的部分，不会影响背面其他零件的安装；锁紧螺丝的时候要控制扭矩，M2规格的螺纹推荐锁紧扭矩在0.25N·m到0.3N·m之间，扭矩过大很容易导致螺纹滑牙或者构件本身被拉脱。

很多刚入行的结构设计人员在做这类小零件设计的时候，往往会忽略安装导向和应力分散的细节，要么把导入端做成直角，装配时很难对位，要么法兰边设计得太小，锁紧时压强过大压坏基材，这个构件的设计细节刚好覆盖了这些实际装配中会遇到的问题，所有尺寸参数都是从实际装配反馈里迭代出来的，没有多余的结构，每一处几何特征都对应着实际使用中的具体需求。比如构件尾部的一字槽设计，并不是为了拧动构件，而是为了在需要拆卸维护的时候，可以用一字螺丝刀轻轻撬动就能把构件从安装孔里取出来，不会因为过盈配合就只能破坏性拆除，损坏周边的其他结构件；螺纹入口处做了0.2mm的倒角，拧入螺丝的时候不会出现螺纹错牙的问题，哪怕是没有经验的操作人员也能顺利把螺丝拧入，不会因为错牙导致螺纹损坏。

在三维建模的过程中，这类零件的建模重点是要把所有配合面的公差标注清晰，尤其是和安装孔配合的外圆柱面、和螺丝配合的内螺纹面、起限位作用的法兰贴合面，这三个面的形位公差要明确，圆柱度控制在0.01mm以内，法兰贴合面和螺纹轴线的垂直度控制在0.02mm以内，这样才能保证装配之后螺丝的锁紧力均匀分布，不会出现偏载导致的连接松动。很多人觉得小零件建模很简单，随便画个圆柱打个螺纹孔就行，但真正落地到生产和装配环节，恰恰是这些小零件的细节决定了整套产品的装配效率和长期可靠性，一个小零件的设计缺陷，可能会导致后续量产时出现很高的不良率，甚至在产品交付用户之后出现连接松脱的故障，带来不必要的售后成本。
