教学演示用带夹持器多自由度机械臂结构

　　这款带夹持器的机械臂，核心定位是小型工业过程模拟的教学实训载体，在职业院校机电一体化实训、高校机器人工程专业认知实验、青少年科创教育场景中，能够完整复现工业机械臂从关节驱动到末端执行的全流程动作逻辑，填补了小型教学类机械臂结构过于简化、无法还原工业级传动逻辑的空白。区别于工业现场用于重载搬运、焊接的大型机械臂，这款设备的设计思路从教学演示的核心需求出发，没有盲目追求负载能力与运动速度，而是把结构的可视性、传动逻辑的可拆解性放在首位，主体臂架采用透明红色板材加工，所有关节的铰接点、传动走线都完全外露，学习者不需要拆解外壳就能直接观察到每个关节的运动副结构、线缆排布走向，能够快速建立机械臂的空间运动认知。从结构布局来看，

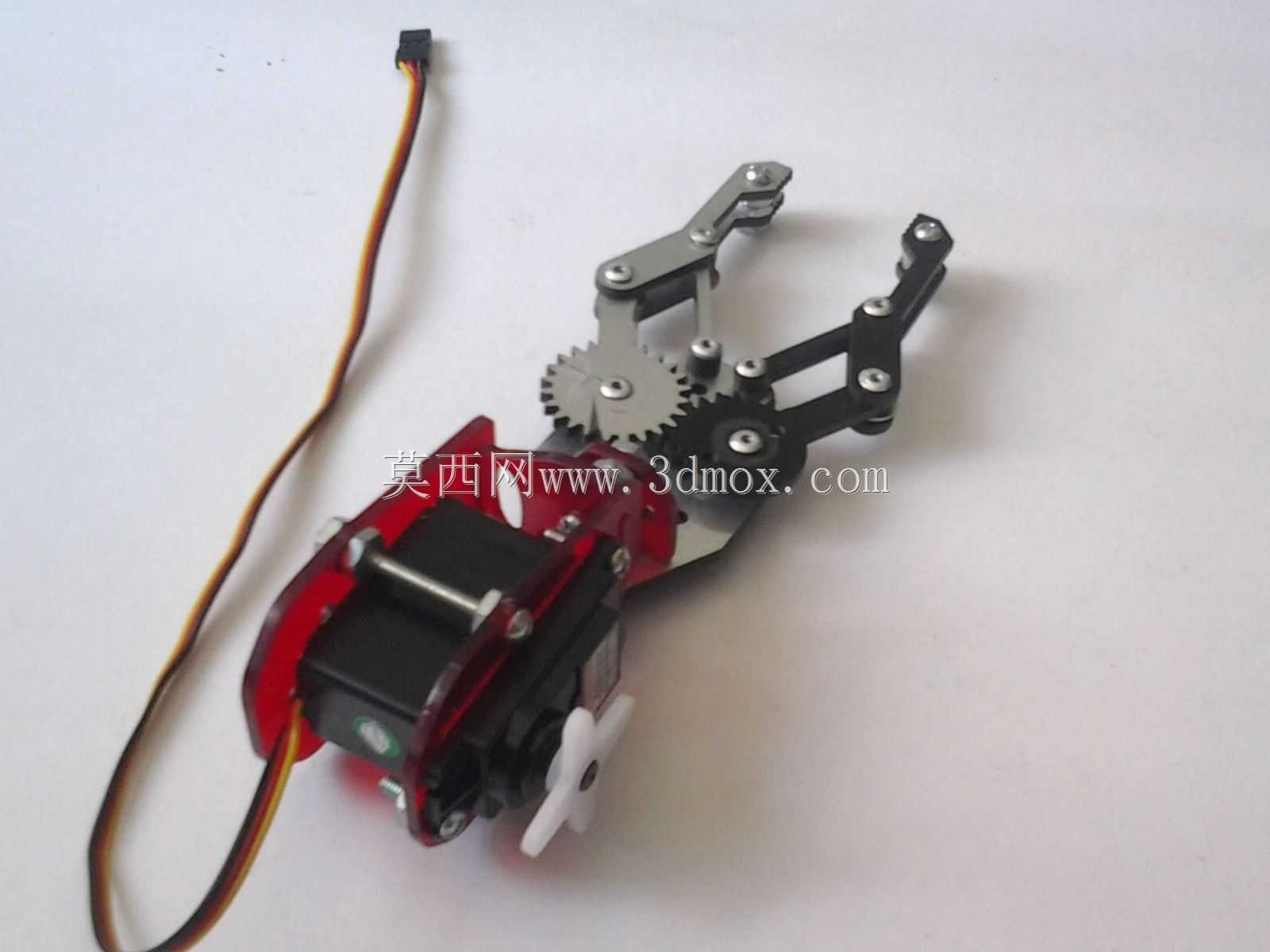

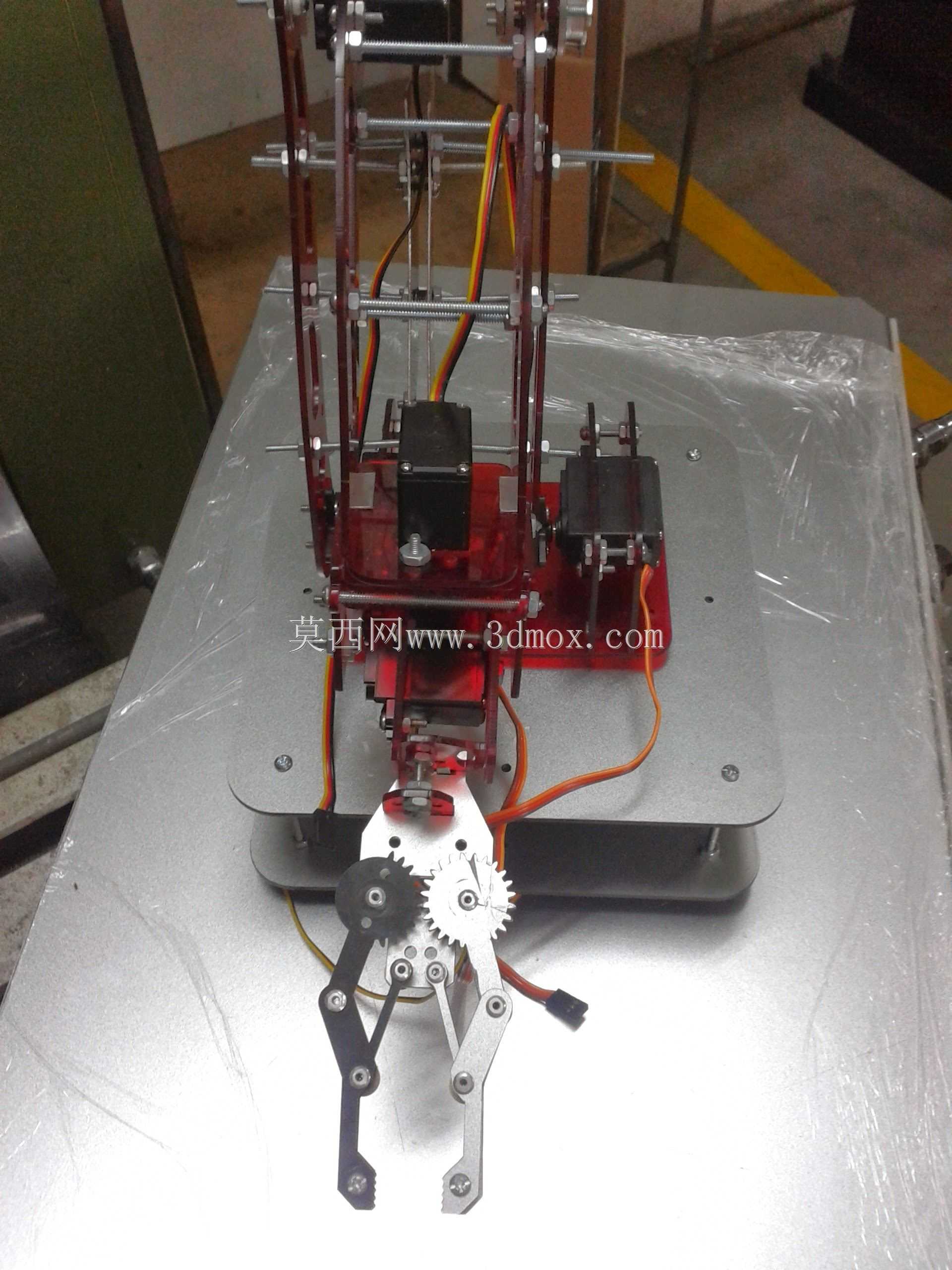

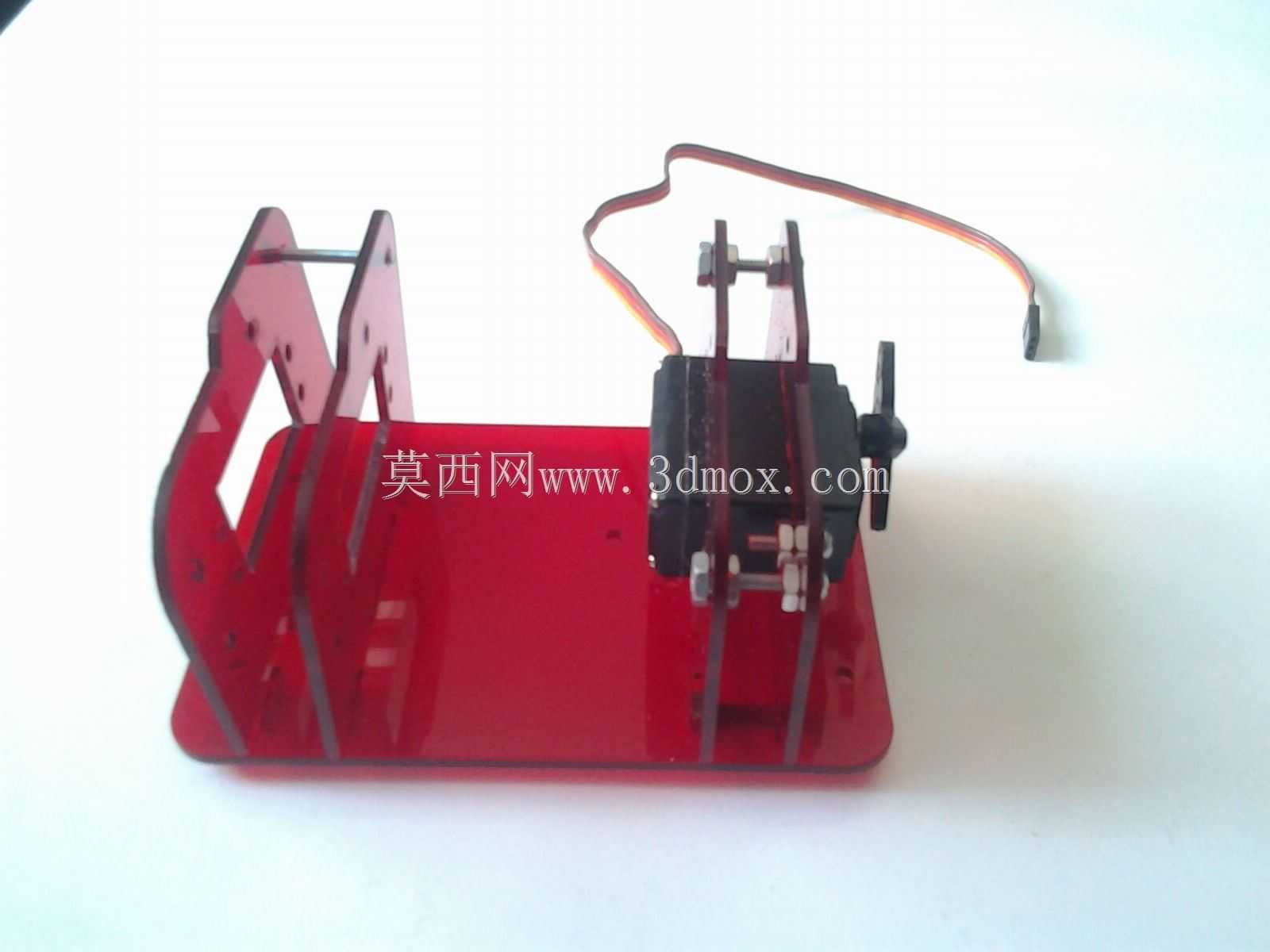

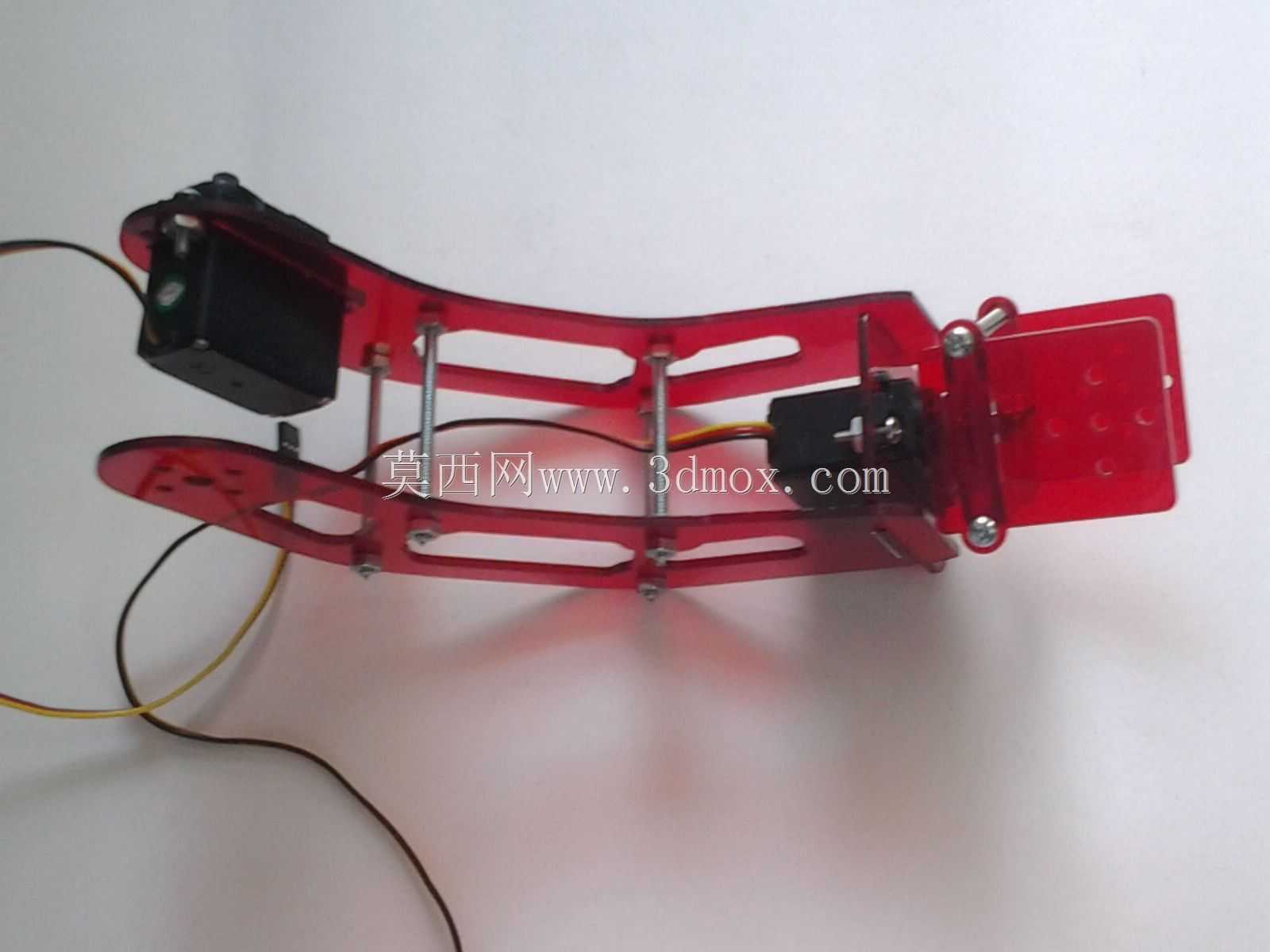

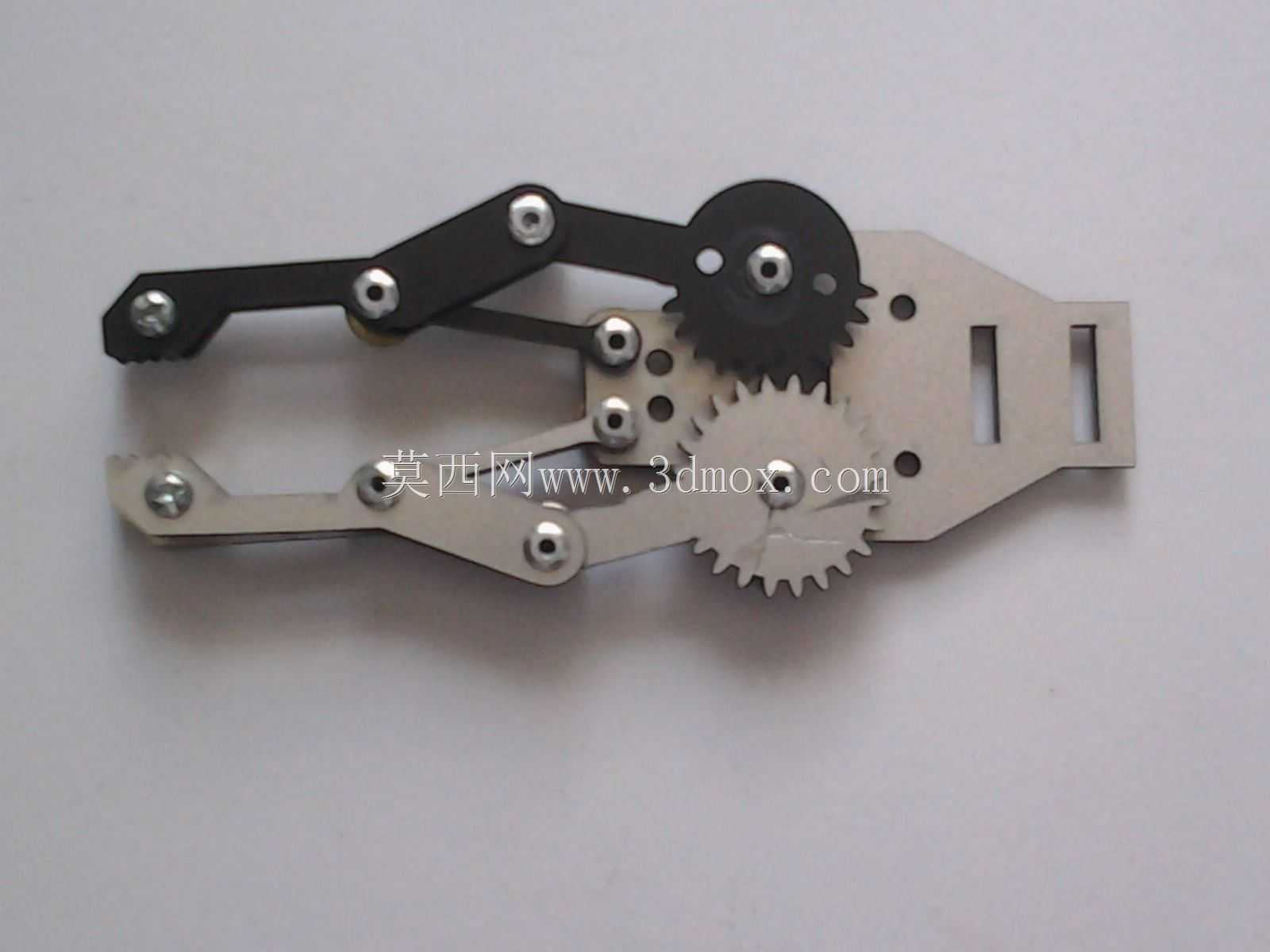

　　设备采用台式安装设计，底部是一块方形金属安装底板，通过四根等高支撑柱将臂架主体抬离安装面，既给底部走线预留了充足空间，也避免臂体运动时与安装台面产生干涉，整体安装边界控制在小尺寸台架范围内，不需要额外的大型安装基座，普通实训台桌面就可以完成固定部署，适配常规教学场地的空间条件。臂体的关节排布采用串联多自由度构型，从底座回转关节开始，依次设置大臂俯仰关节、小臂俯仰关节、腕部旋转关节，末端配套夹爪式夹持器，每个关节都采用独立的驱动单元布置，驱动线缆沿着臂架内侧的走线槽排布，既避免运动过程中线缆与结构件产生剐蹭磨损，也能让学习者清晰看到动力从驱动端到执行端的传递路径。末端夹持器采用平行夹爪结构，夹指表面做了防滑纹理处理，

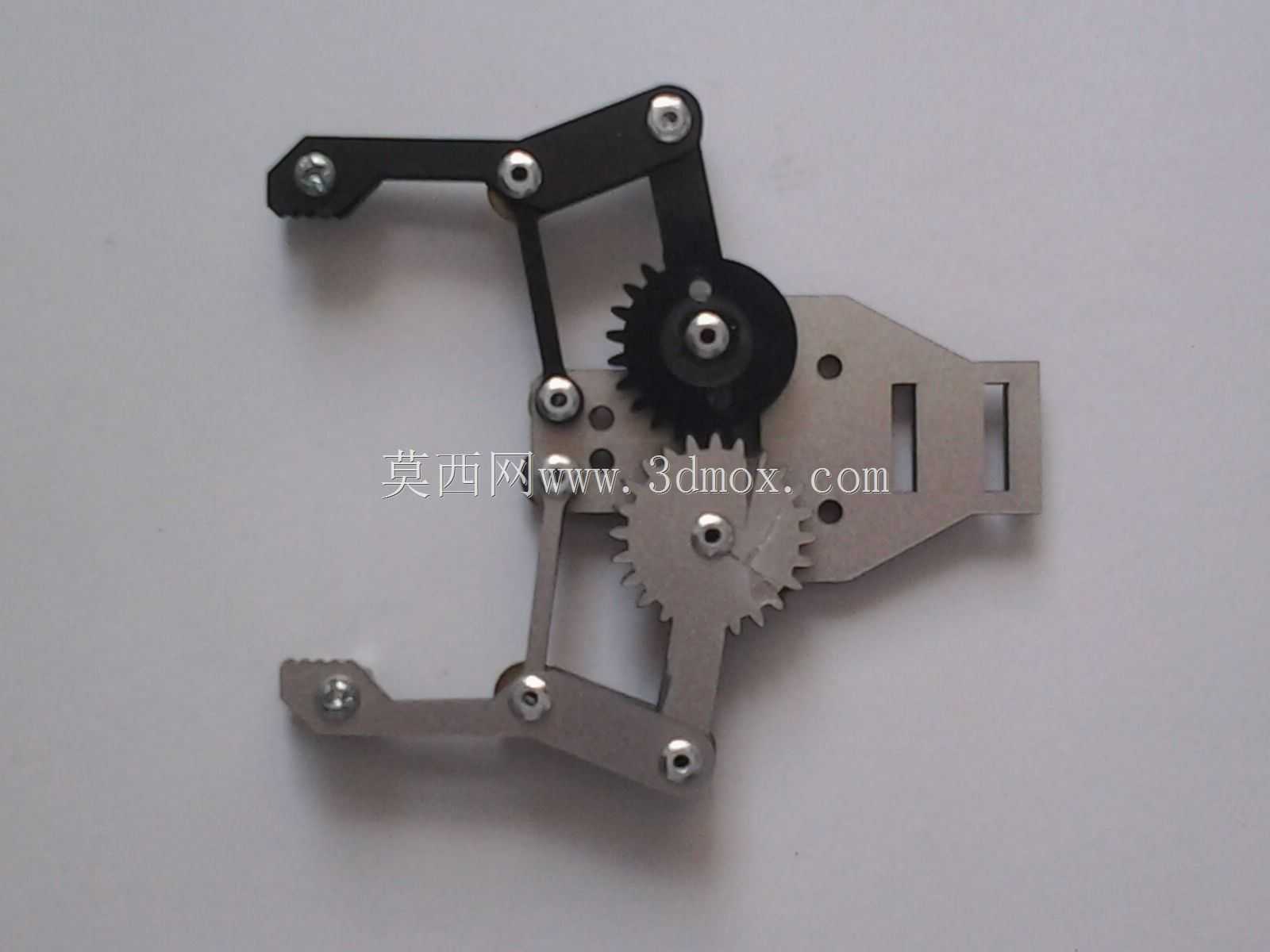

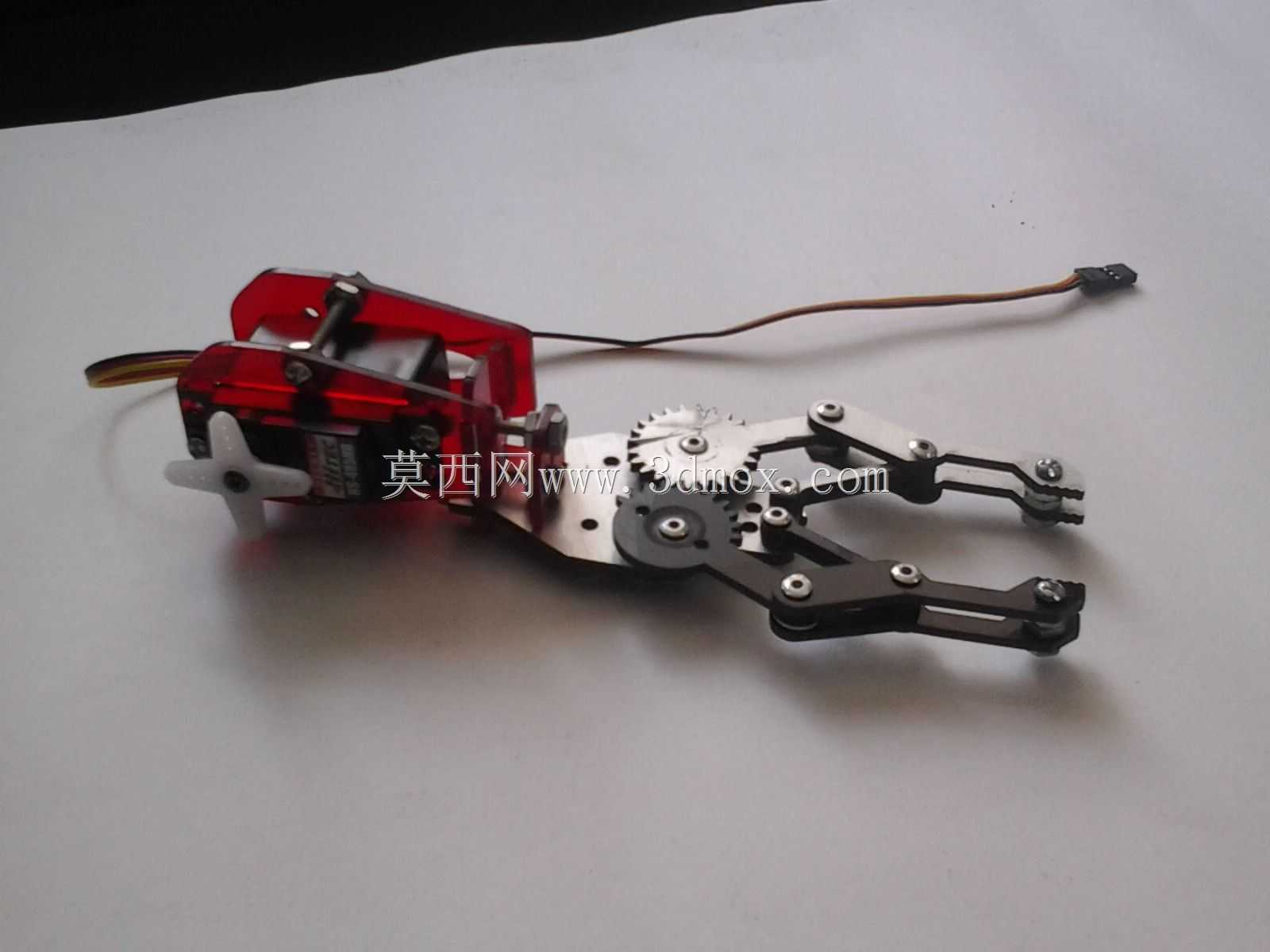

　　能够稳定夹持形状规则的小型教学工件，比如塑料方块、模拟零件、实训用小型毛坯件，夹持力的范围适配教学场景的轻载需求，不会因为夹持力过大夹坏教学教具，也不会因为力值不足导致工件脱落。在功能特性上，这款机械臂能够完成多关节联动的轨迹运动，可模拟工业场景中工件的取放、转运、姿态调整等典型动作，学习者可以通过控制每个关节的运动角度，直观理解机械臂的正逆运动学逻辑，观察不同关节角度组合下末端执行器的位置变化，相比纯软件的仿真模拟，实体结构的运动反馈更直观，能够帮助学习者快速建立空间坐标与关节运动的对应认知。设计过程中，每个关节的铰接点都采用了耐磨的铰接结构，减少频繁演示动作带来的结构磨损，延长设备的实训使用寿命；

　　臂架的板材选型兼顾了结构强度与可视化需求，既保证臂体在运动过程中不会产生明显的结构形变，影响末端定位精度，又能让内部的传动结构完全可见，适配教学场景的展示需求。从实际使用的角度看，这款机械臂不需要复杂的外围配套设备，接通驱动电源与控制信号就可以完成基础动作演示，既可以作为独立的实训设备完成机械结构认知、运动学实验，也可以搭配小型传送带、模拟料台组成完整的小型工业生产模拟线，完成上下料、工件分拣等综合实训项目，帮助学习者从单设备认知过渡到产线系统认知。在结构细节处理上，所有的连接紧固件都采用外露式安装，学习者可以通过拆装紧固件完成臂体的拆解与重组，深入理解每个零件的装配关系、公差配合逻辑，相比封闭式结构的教学设备，可拆装的特性能够大幅提升实训过程的参与感，让学习者不止停留在操作设备的层面，更能理解设备的结构设计逻辑与装配工艺要求。夹持器的腕部设置了独立的旋转自由度，能够在臂体姿态不变的情况下调整被夹持工件的角度，模拟工业场景中工件姿态调整、装配对位的动作，让演示的动作场景更贴近真实工业应用，避免教学内容与实际工业应用脱节。整体的运动行程设计覆盖了台面前方的扇形作业区域，作业半径满足实训台范围内的动作需求，不会因为行程过大超出桌面范围引发安全隐患，也不会因为行程过小无法完成完整的取放动作演示，每个关节的运动限位都做了结构层面的硬限位设计，避免调试过程中关节运动超程导致结构损坏，降低实训过程中的设备损耗率。
