在桌面级机械臂、小型仿生机器人、航模舵面控制、智能小车转向机构这类对执行件扭矩密度、控制响应有明确要求的场景里,这类金属齿轮模拟舵机是非常常见的动力执行单元。不同于微型舵机仅能带动轻载结构,该款舵机额定输出扭矩可达13kg/cm,足够支撑多关节机械臂的小臂、腕部关节负载,也能满足固定翼航模副翼、升降舵的大角度偏转驱动力需求,在教育类机器人竞赛、小型自动化演示装置里的应用占比很高。

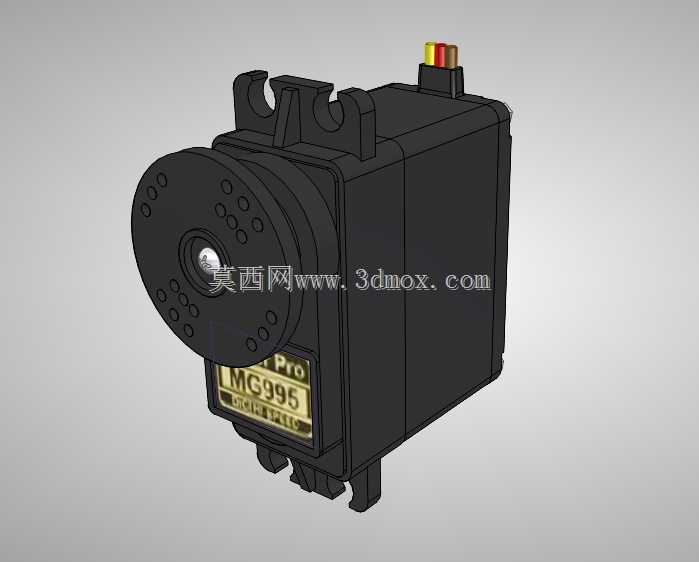

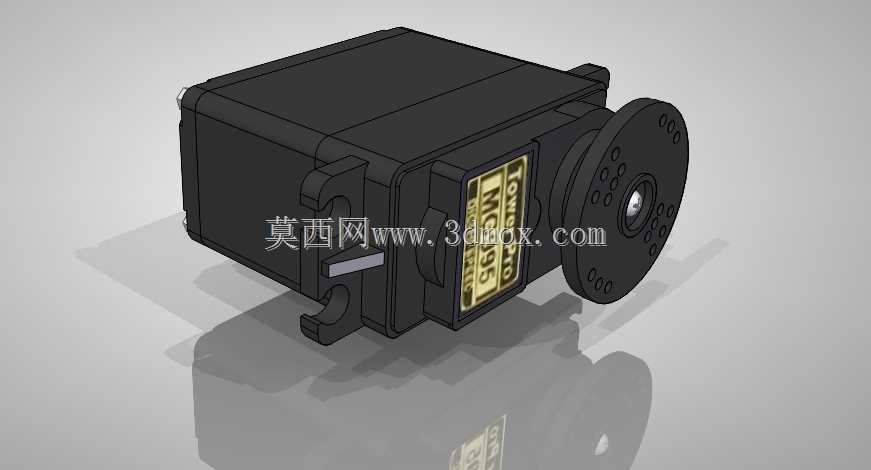

从结构设计逻辑来看,这款舵机采用了标准的方形壳体布局,壳体上下盖通过卡扣与侧边安装耳的螺丝孔实现紧固,侧边的四个安装耳预留了标准安装孔位,孔位间距遵循通用舵机的安装规范,能够直接适配市面上绝大多数标准舵机支架、舵盘连接件,不需要额外做安装位的二次加工,在做结构选型时可以直接套用标准安装边界,减少定制支架的设计工作量。输出端采用齿形舵盘连接结构,舵盘上均匀分布多圈不同直径的安装孔,既可以通过十字盘头螺丝直接连接摇臂、连杆等传动件,也能配合法兰式连接件实现与旋转负载的同轴固定,输出轴的限位结构做了防呆设计,避免舵盘安装错位导致的初始角度偏差。
内部传动结构采用全金属齿轮组设计,相比尼龙齿轮的同规格舵机,金属齿轮的抗冲击能力更强,在负载突然变化、机构卡滞的工况下不容易出现打齿、滑齿的失效问题,齿轮组的减速比经过匹配,能够在标准舵机控制信号下实现0-180度的角度范围输出,控制逻辑采用模拟调制方式,通过PWM信号的占空比变化对应输出轴的不同转角,控制链路简单,不需要复杂的通讯协议就能实现角度位置控制,对于入门级机电一体化项目来说,驱动门槛很低。
从安装边界尺寸来看,这款舵机的长宽高尺寸符合标准大扭矩舵机的通用尺寸规范,壳体侧边的安装耳突出于主体外壳,安装时需要在固定支架上预留对应耳位的避让空间,输出轴的伸出长度适配标准厚度的舵盘安装,不会因为舵盘过厚导致轴端卡滞,也不会因为伸出量不足导致舵盘固定不牢。壳体尾部预留了走线槽位,三根控制信号线从尾部引出,线长足够满足常规安装场景的布线需求,不需要额外做接线延长,布线时可以顺着安装支架的侧边走线,避免线缆与运动部件产生干涉。
在实际选型应用中,这类舵机通常用于位置精度要求在1度以内、负载不超过额定扭矩80%的工况,不适合长时间连续堵转,也不适合作为连续旋转的动力源使用,在结构设计时需要给舵机预留足够的散热空间,避免长时间大负载工作导致壳体内部电机过热退磁。舵机的输出轴中心与安装基准面的相对位置公差控制在小范围内,在做三维装配时可以直接按照标准尺寸进行配合,不需要额外预留过多的调整间隙,装配完成后只需要做初始中位的校准就能正常投入使用。
考虑到不同应用场景的连接需求,舵机配套的舵盘包含一字型、十字型、圆盘型等多种形式,建模时完整还原了舵盘的齿形配合结构、安装孔位分布,在做虚拟装配时可以直接验证不同舵盘与负载件的连接匹配度,检查连杆传动的运动行程是否存在干涉,提前规避实际装配时出现的运动卡滞、连接孔位不对中等问题。壳体表面的加强筋结构也做了完整还原,这些加强筋既能够提升壳体的结构强度,避免安装锁紧时壳体出现变形,也能增加壳体的散热面积,提升长时间工作的热稳定性。
