多规格高速伺服执行机构结构设计

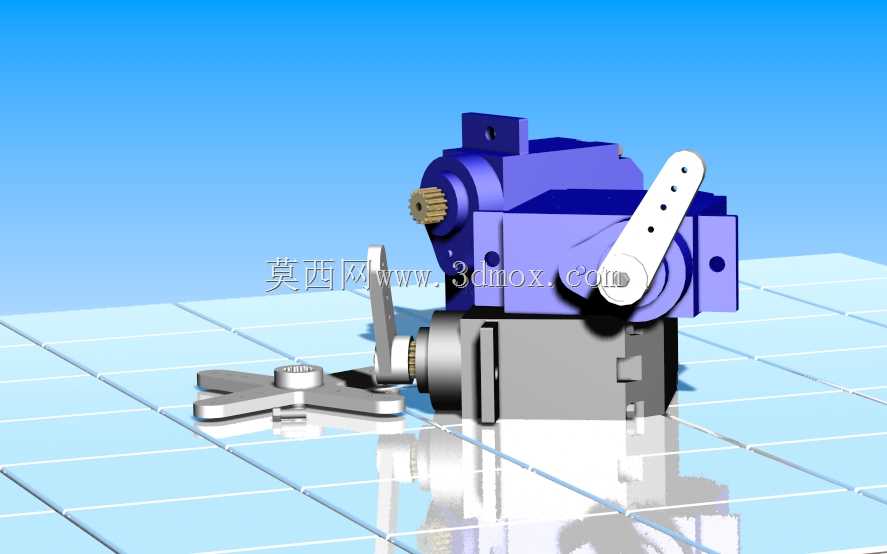

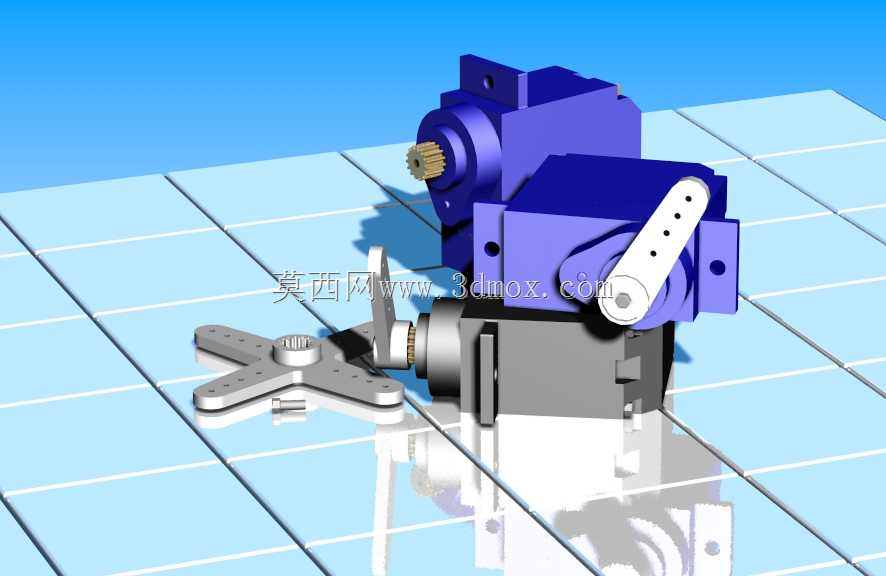

在桌面级协作机械臂、小型自动化分拣工位、教育类机器人实训平台这类对执行端响应速度有较高要求的场景里，这类高速伺服执行单元的结构适配性往往决定了整套设备的动作精度上限。不同于常规工业级大扭矩伺服的厚重壳体设计，这套结构在初始设计阶段就把安装空间的紧凑性放在了优先级靠前的位置，输出端预留了三种不同的连接接口：带定位孔的一字摇臂用于平面摆角类动作输出，十字形法兰盘用于末端执行器的直连安装，齿形输出轴则可以适配同步带、齿轮组这类外接传动组件，能覆盖不同传动链路的连接需求，不用额外设计转接件就能完成装配。从结构布局来看，整套执行单元把减速齿轮组、位置检测模块、动力输出段做了同轴分层排布，动力段的壳体做了带安装耳的方形结构，两个安装耳上预留了同轴定位孔，既可以通过贯穿螺栓完成侧面卧式安装，也能借助安装耳的平面完成立式贴装，安装边界的容错空间足够，在100mm见方的安装区域内就能完成固定，不会占用过多的设备内部排布空间。输出摇臂上的等距定位孔做了公差带收紧处理，装配时可以根据实际动作行程需求选择不同的孔位连接连杆，调整力臂长度就能适配不同负载下的扭矩输出需求，不用更换整个摇臂就能完成参数适配。齿形输出轴的齿形参数匹配常规小型模数的传动齿轮，啮合间隙控制在0.02mm以内，正反转切换时的回程误差被压缩到极小范围，能满足分拣、点胶这类需要频繁换向动作的工位精度要求。十字形输出法兰的四个安装槽做了长圆形设计，装配时可以微调末端执行器的周向位置，抵消零件加工带来的累积误差，降低装配阶段的调试难度。在结构细节处理上，壳体的拼接面做了止口定位设计，装配时不用反复调整对齐就能保证内部齿轮组的同轴度，既减少了装配工时，也能避免因装配错位带来的齿轮磨损加剧问题。动力段的外壳预留了走线槽位，内部的霍尔检测线路、动力线路可以顺着槽位规整引出，不会和运动部件产生干涉，长期运行也不会出现线路被磨破的隐患。这类伺服结构在实际应用中，常被用于小型机械臂的关节驱动、自动化产线的小型拨料机构、智能仓储的微型分拣摆杆机构，在负载不超过3kg的动作场景里，响应速度和重复定位精度都能满足常规使用需求。设计阶段也考虑了不同安装姿态的适配性，不管是水平卧式安装在设备基板上，还是垂直立式安装作为关节转轴，甚至是倾斜角度安装在特殊工位上，内部的传动结构都能保持稳定的传动效率，不会因为安装姿态变化导致润滑脂分布不均、传动卡滞的问题。输出轴的支撑位做了双轴承支撑设计，径向承载能力比单轴承结构提升近40%，在承受偏载力的时候，轴系的形变量能控制在允许范围内，不会因为长期承受偏载导致轴件弯曲、齿轮啮合异常的问题。和常规同功率等级的伺服结构相比，这套设计把整体重量控制在了较低水平，用在移动类小型机器人上也不会带来过多的负载负担，能有效提升移动设备的续航表现。在做配套结构设计的时候，只需要在安装基板上预留对应位置的螺纹孔，就能完成快速装配，不需要额外设计复杂的安装支架，能大幅缩短整套设备的结构设计周期。
