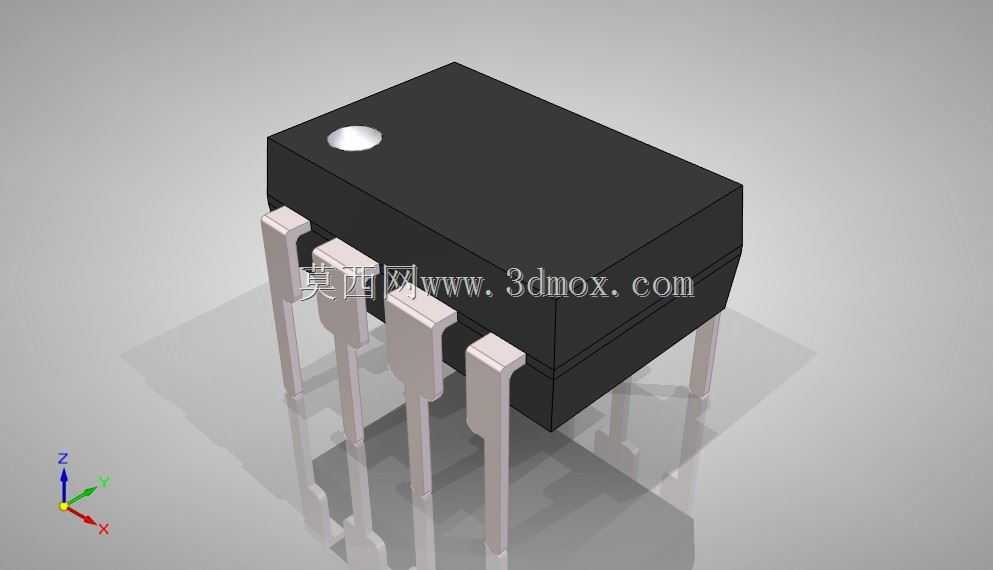

直插双列封装NE555定时器芯片三维结构

在做小型工控板的延时触发模块、学生电子竞赛的脉冲信号源、简易家电的定时控制电路设计时，NE555这类通用定时器芯片几乎是绕不开的基础元件，很多刚接触硬件结构设计的工程师，在画PCB封装、做板级3D装配校验的时候，经常因为芯片模型的引脚尺寸、本体公差不对，导致后期装配出现引脚过孔对位偏差、芯片和周边散热件干涉的问题，这个精准还原的直插DIP-8封装NE555模型，刚好能解决这类板级结构校验的痛点。从实际应用场景来看，NE555的覆盖范围极广，小到DIY制作的呼吸灯、单键触发延时开关，大到工业设备里的上电延时保护电路、电机调速的脉冲发生单元、传感器信号的整形调理模块，都能见到它的身影，不同于表贴封装的薄型芯片，直插DIP-8封装的NE555更多用在试制阶段的洞洞板焊接、小批量工控板的手工装配、教学实验台的电路搭建场景，对结构尺寸的容错要求和表贴件完全不同。做这个模型的时候，首先锚定的是实际量产直插NE555的安装边界：本体的长宽高严格按照JEDEC标准的DIP-8塑封尺寸做还原，顶部的圆形定位凹点对应芯片1脚的位置，避免装配时引脚插反；引脚的伸出长度、引脚间距严格匹配2.54mm标准排距，引脚的截面尺寸、折弯弧度完全还原真实直插引脚的成型状态，不会出现模型引脚过粗插不进标准IC座、或者引脚长度过短导致波峰焊上锡不良的问题。从功能特性对应的结构设计来看，NE555作为纯模拟与数字结合的定时器芯片，本身不需要额外的散热结构，塑封本体的厚度控制在标准范围内，就能保证和常用的IC插座、PCB板上的预留安装位完全匹配，建模的时候特意还原了塑封本体侧面的合模线细节、引脚根部的塑封包裹形态，不是做一个简化的方块加插针的粗糙模型，而是能直接导出用于结构干涉检查的精准模型：比如在做紧凑安装的控制模块时，要确认芯片上方的绝缘挡片距离、旁边电解电容的安装间隙，这个模型的尺寸精度完全能满足校验要求，不会出现模型看着能装下、实际实物装配顶到周边元件的问题。很多工程师在做板级3D布局的时候，习惯用简化的通用IC模型代替具体型号，往往会忽略直插引脚的折弯角度带来的高度差——真实直插NE555的引脚在插入PCB后，露出板面的引脚高度、本体底部和PCB板面的间隙都是有固定范围的，这个间隙刚好能让焊接时的助焊剂挥发、避免本体长期贴在板上受潮影响绝缘性能，建模的时候特意保留了这个0.3-0.5mm的本体离地间隙，和真实芯片的安装状态完全一致。另外在做教学演示类的三维装配动画时，这个模型的细节也足够支撑展示需求：顶部的定位凹点、引脚的金属质感、塑封本体的哑光黑表面，都能让演示内容更贴近真实装配场景，不会因为模型过于简化让观看者产生认知偏差。从设计思路上，没有做多余的结构夸张，完全以实物测绘的尺寸为基准：引脚的中心距误差控制在0.05mm以内，本体的边角倒角和真实塑封芯片的脱模倒角一致，不会出现尖锐直角的不符合工艺的结构，甚至连引脚表面的轻微拔模斜度都做了还原，保证模型不管是用于PCB装配校验、结构干涉检查，还是用于教学演示、产品宣传的渲染图制作，都能直接使用，不需要再做二次尺寸修正。在实际选型装配的时候，直插封装的NE555因为引脚强度更高，相比表贴封装更适合需要反复插拔调试的实验场景，对应的模型也还原了引脚的刚性形态，不会出现软塌的不符合金属引脚特性的结构，在做整机的布线布局时，还能通过这个模型确认芯片周边的走线空间、接插件的插拔距离，避免后期调试的时候因为芯片本体遮挡，导致测试探针没法接触到测试点的问题。
