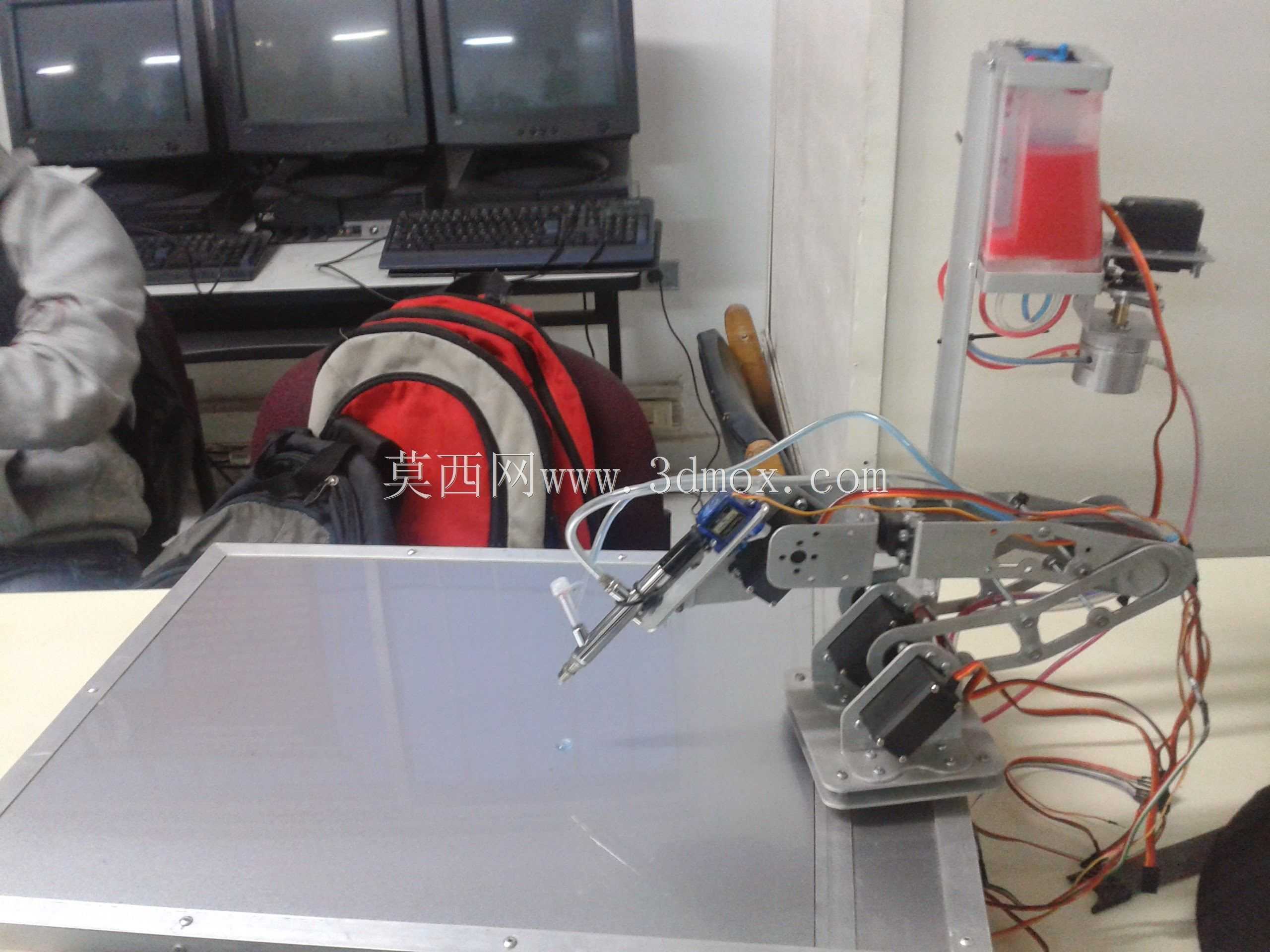

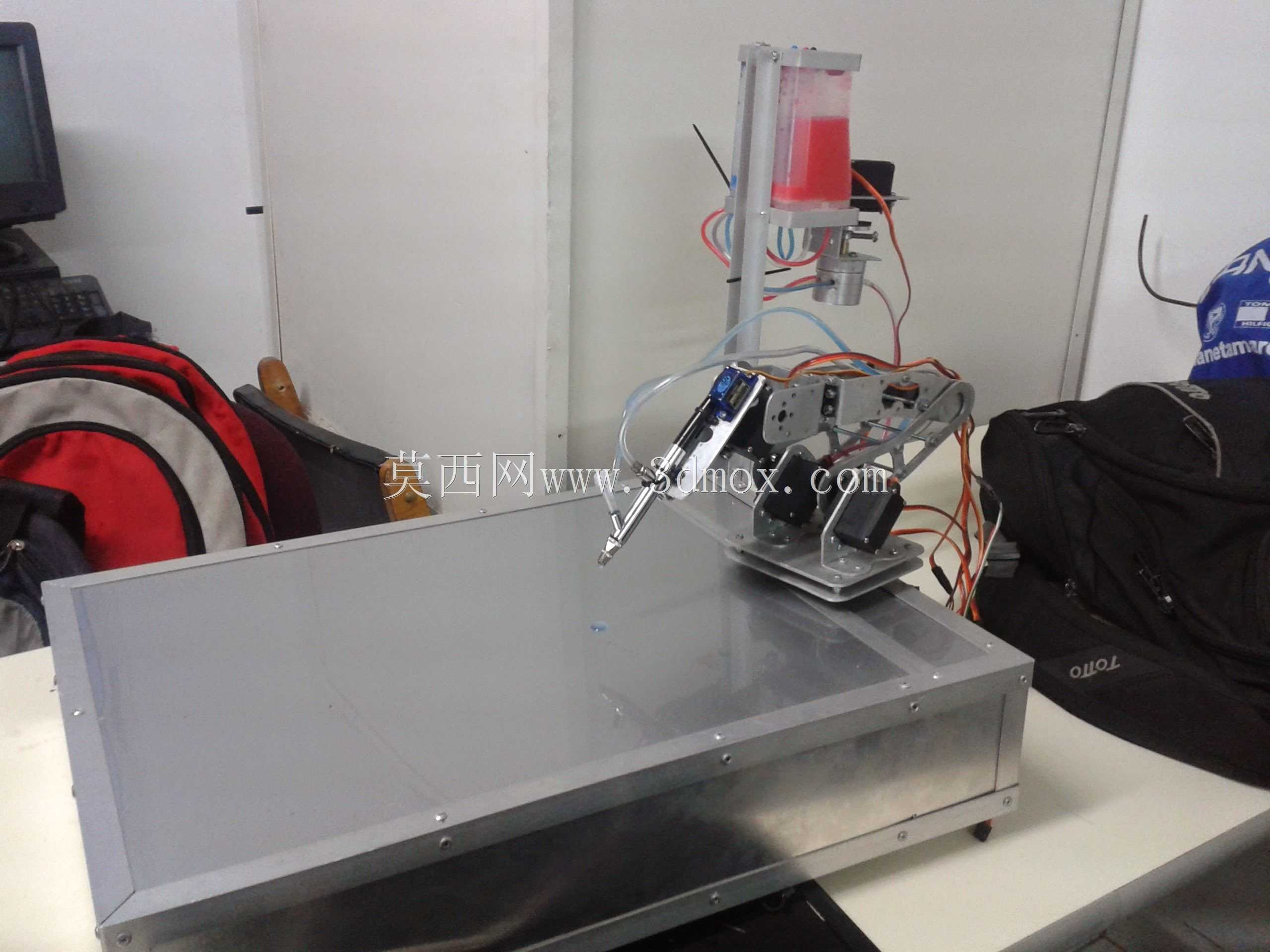

五自由度铝制喷漆作业机械臂结构

　　在中小批量工件的表面喷涂作业场景里，固定工位的人工喷漆长期面临漆雾吸入职业危害、涂层厚度一致性差、异形曲面走位精度不足的痛点，这款多关节喷涂臂正是针对这类小规模工业喷漆工序开发的执行端结构。整套臂体的受力结构件全部采用铝合金材质加工，相比传统钢制焊接机械臂，铝件的切削性能更好，能在CNC立式加工中心上一次装夹完成多面安装孔位、铰接基准面的加工，省去了焊接后二次去应力、校形的工序，同时整体自重更低，对关节驱动的扭矩冗余要求更小，适合桌面级或小型工作站的固定安装场景。

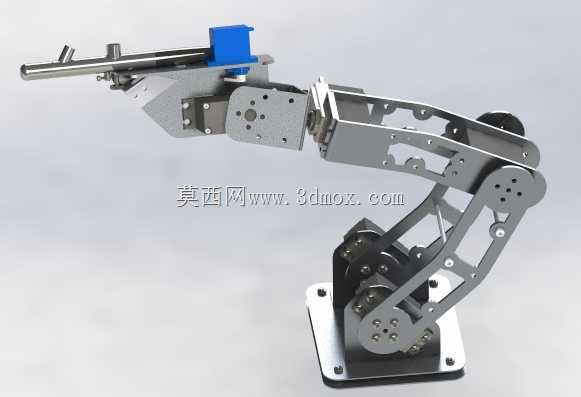

　　从自由度配置来看，整套臂体设置了5个独立转动关节，从底座回转关节开始，依次覆盖大臂俯仰、小臂俯仰、腕部俯仰、末端执行器回转的动作范围，能够覆盖底座前方半径0.8米左右的半球形作业空间，安装时只需要通过底座四个角的沉头孔固定在厚度不小于15mm的钢制安装平台上，就能保证高速动作时的整体稳定性，不会因为关节加减速出现底座晃动偏移的问题。底座内部预留了驱动元件的安装腔，所有关节的走线都通过臂体内部的中空腔室布置，避免外部走线被漆雾附着、被工件剐蹭的风险，也能减少漆雾对线缆保护层的腐蚀，延长设备在喷涂车间高污染环境下的使用寿命。

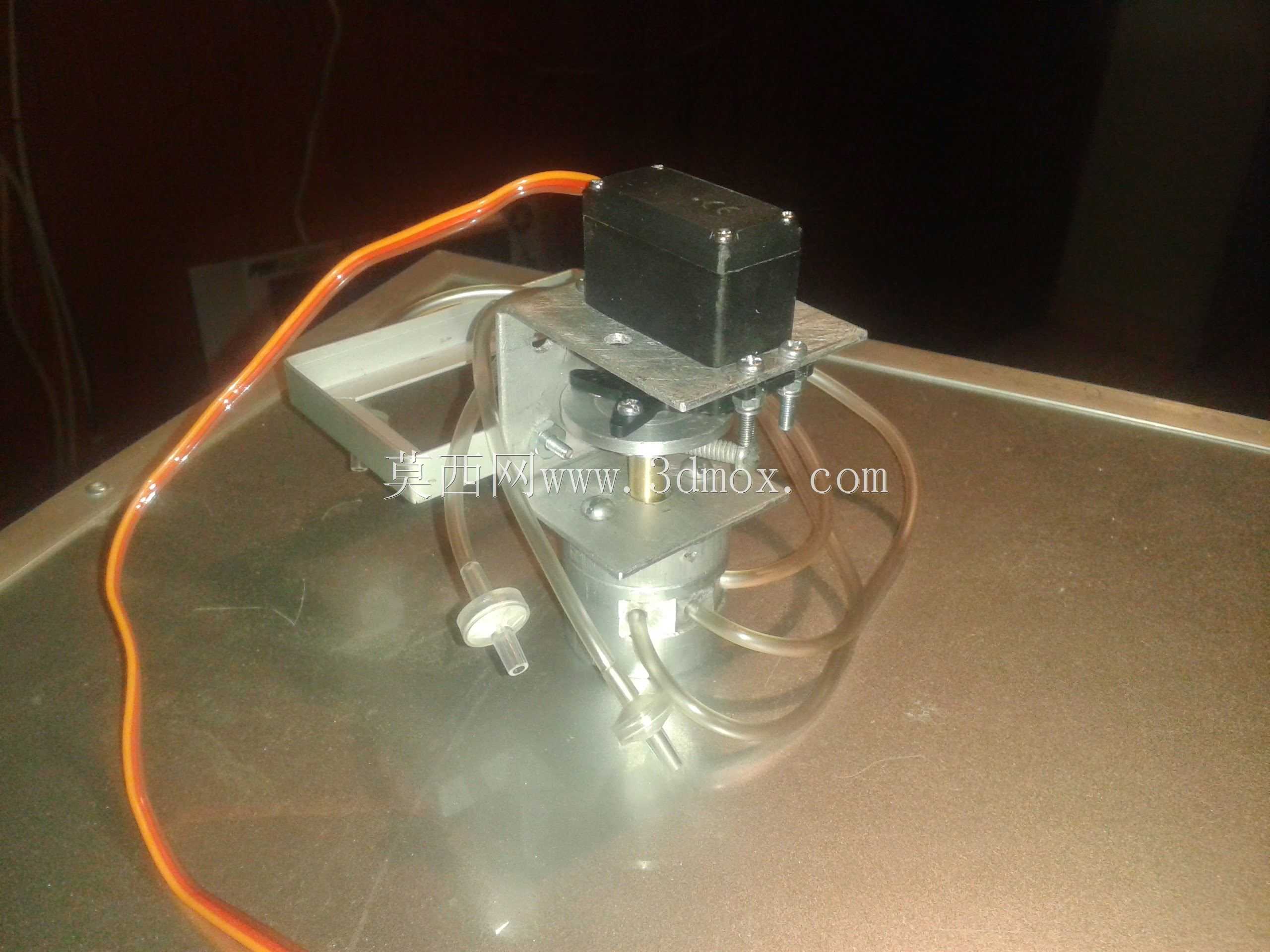

　　末端执行器的适配结构专门针对常见的重力式、虹吸式喷漆喷枪设计，夹持位置可以根据不同喷枪的握柄直径调整锁紧螺钉的位置，适配市面上多数手动喷漆枪的装夹需求，不需要额外定制转接法兰。臂体的气路同样采用内置布置方式，从底座侧方的气源接口接入压缩空气后，通过关节处的旋转气接头连通到末端的喷枪接口，配合伺服控制的换色阀组，能够实现单路气源输入下的多通道油漆切换，阀组内部的通孔经过精密研磨，换色时的残留油漆量控制在极低水平，减少换色清洗的溶剂消耗。气源接入端需要匹配常规工业压缩空气系统的0.4-0.6MPa输出压力，就能满足喷枪正常雾化作业的压力需求，不需要额外增加增压装置。

　　关节驱动部分全部采用伺服电机作为动力源，配合高精度的减速组件，每个关节的重复定位精度可以控制在0.1mm以内，能够沿着预设的工件曲面轨迹匀速移动，保证喷枪与工件表面始终保持15-20cm的垂直距离，让漆雾均匀附着在工件表面，避免出现流挂、漏喷、涂层厚薄不均的问题。整套臂体的控制接口预留了与Arduino开发平台的屏蔽连接端口，同时支持Matlab中的运动学接口进行轨迹规划仿真，开发者可以先在仿真环境中完成喷涂轨迹的点位示教、运动干涉校验，确认所有动作路径不会与工件、工装夹具发生碰撞后，再将轨迹数据导入实际控制系统运行，大幅降低现场调试的时间成本，也能避免调试过程中臂体误动作撞坏喷枪或工件的风险。

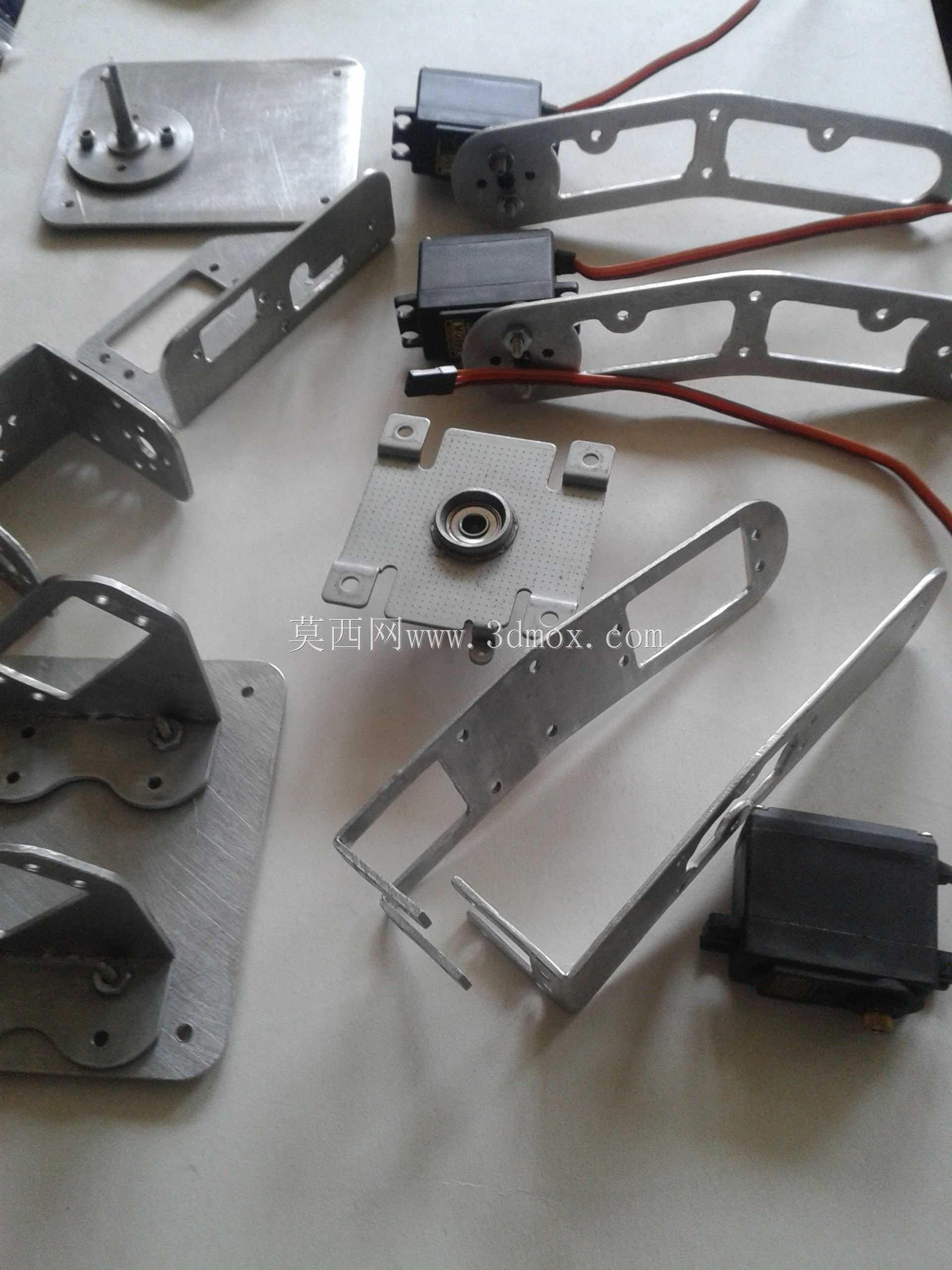

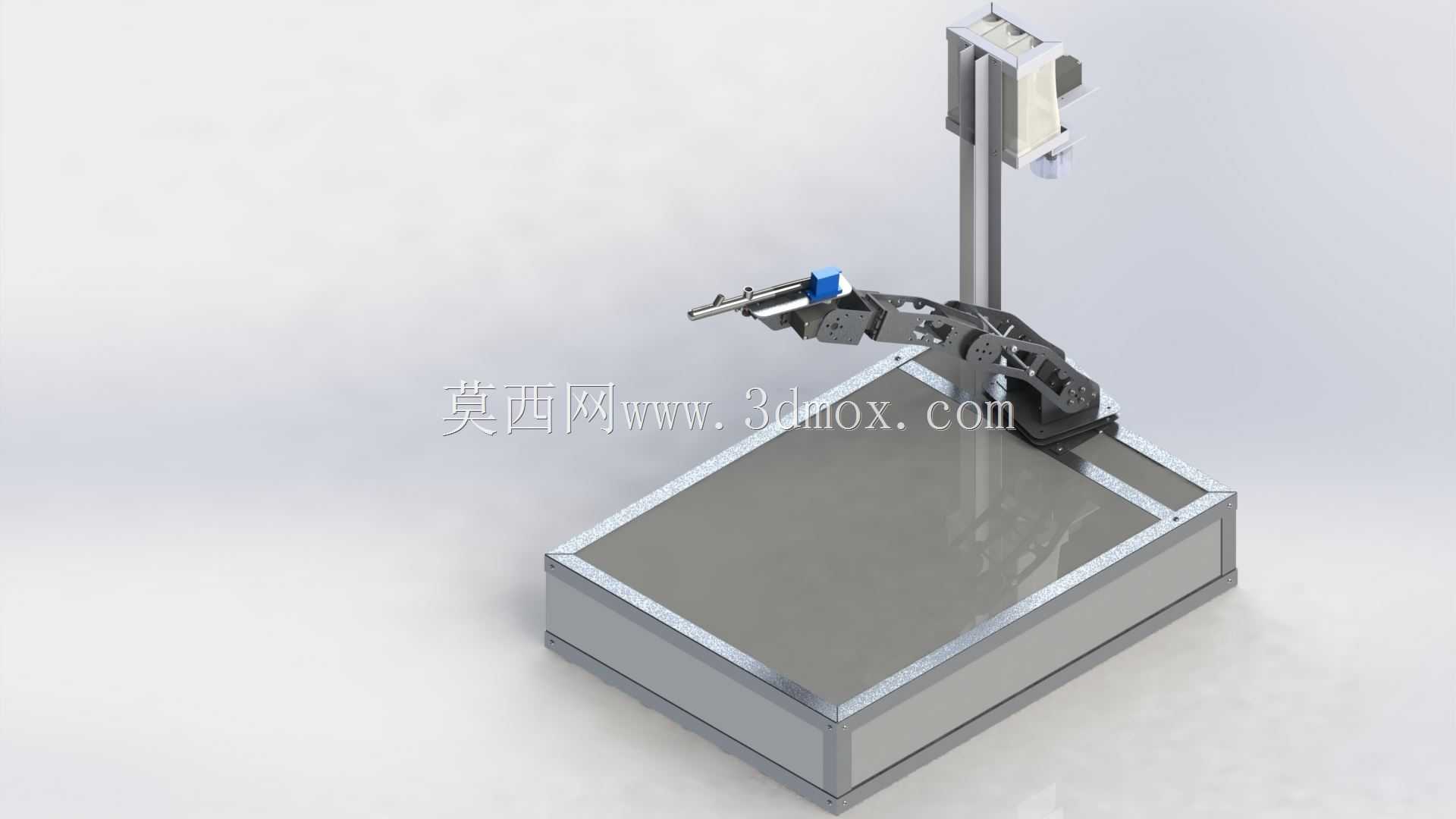

　　从结构设计的细节来看，所有铰接位置都采用了密封式的深沟球轴承配合耐磨轴套，能够阻挡漆雾、粉尘进入关节摩擦副，减少日常维护的润滑频次；臂杆上的镂空减重孔经过有限元受力校核，在保证整体结构刚度满足末端1kg负载（含喷枪、管路重量）要求的前提下，尽可能去除多余材料，降低运动部件的惯量，让关节启停的动态响应速度更快，轨迹跟踪的误差更小。整套结构没有采用复杂的铸造壳体，全部采用板材加工后螺栓拼接的方式，加工门槛低，后期如果某个臂件出现碰撞变形，只需要单独更换对应加工件即可，不需要整体报废臂体，维护成本远低于一体式铸造的工业喷涂机器人，非常适合小型加工车间、教学实训平台、小批量定制化喷涂生产线的使用需求。在实际部署时，只需要在臂体作业范围外围设置简易的漆雾防护挡板，搭配水帘或干式漆雾过滤装置，就能组成一套完整的小型自动化喷涂工作站，替代人工完成小型五金件、塑料件、工艺品的表面喷漆作业，既改善了作业人员的工作环境，也能稳定提升喷涂工序的成品合格率。
