Ender3挤出机调节旋钮结构设计

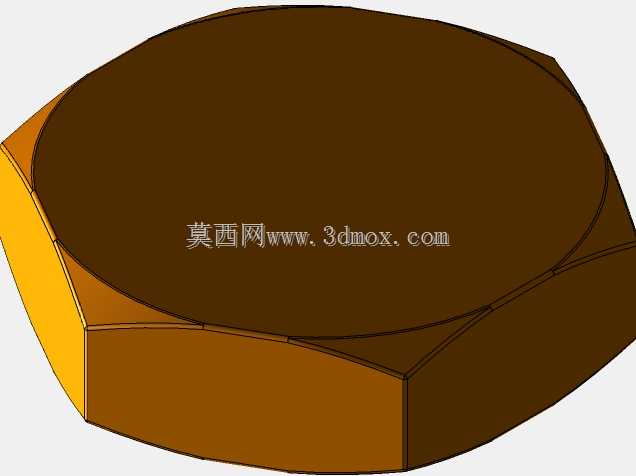

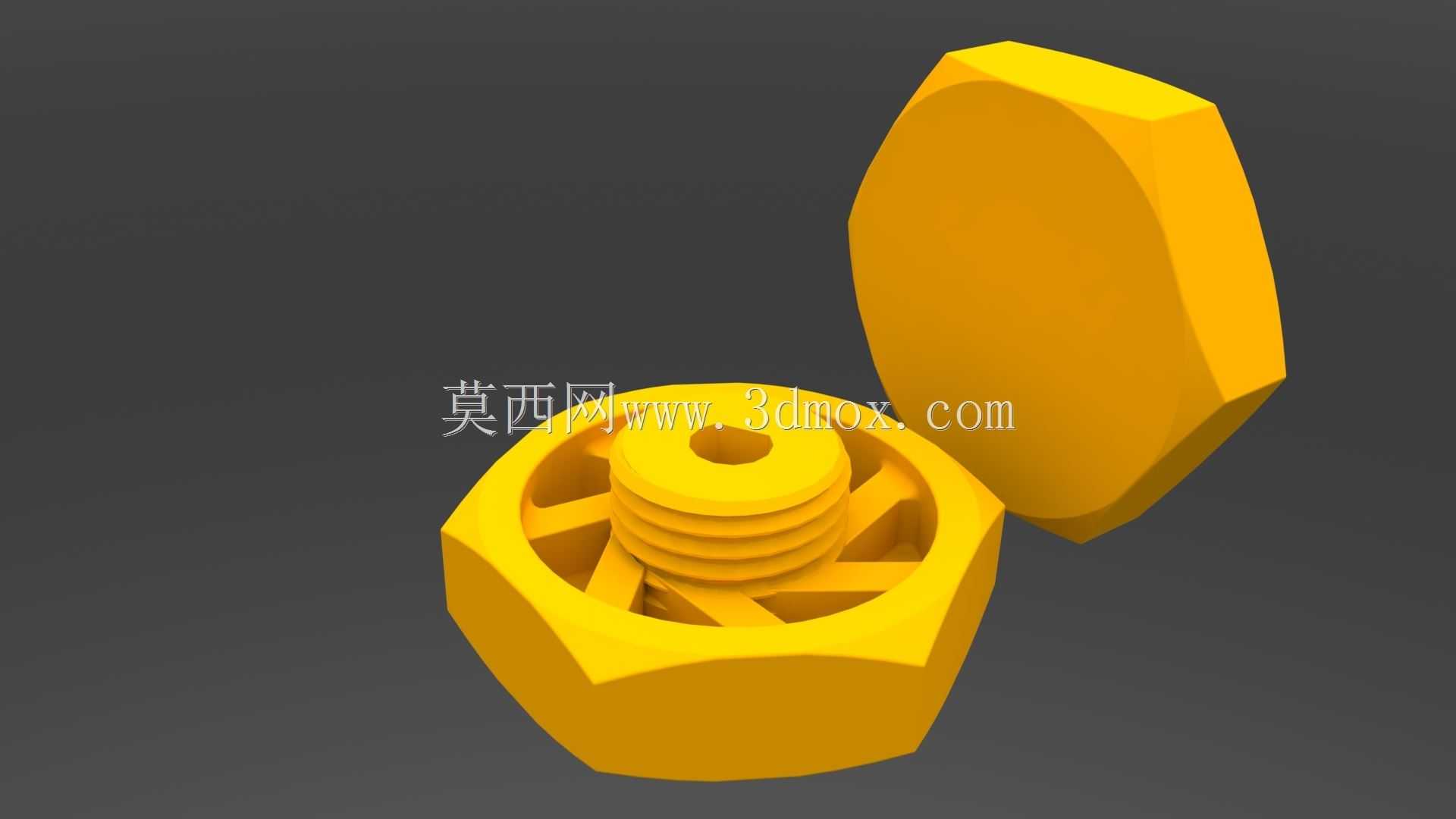

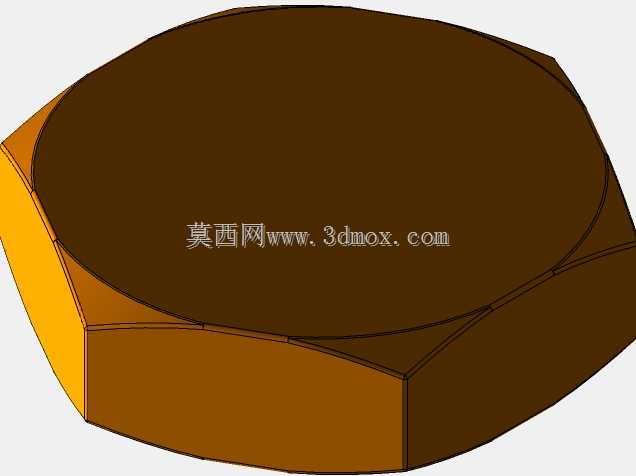

这款旋钮是桌面级FDM3D打印机挤出机构的手动操作部件，主要适配Ender3系列机型的挤出机调节需求，日常打印作业中，操作人员可通过旋转该旋钮完成耗材手动送进、退料操作，也能在耗材卡滞、断料故障时快速手动调整耗材位置，无需借助额外工具即可完成挤出端的基础运维操作。从实际使用场景来看，桌面级3D打印机多放置于工作室、创客空间、教学实验室等场景，操作人员频繁进行换料、调平、故障排查操作，该旋钮的操作频率较高，因此设计上优先考虑了手动操作的握持手感与施力便利性。旋钮整体采用分体式组合结构，分为外部操作帽与内部连接基座两部分，外部操作帽的外轮廓做了切边处理，并非完整圆形，这种非圆轮廓能够在旋转时增加手指与旋钮表面的摩擦力，避免湿手或者戴薄手套操作时出现打滑问题，同时切边形成的平面也能让操作人员在盲操作时快速感知旋钮的旋转角度，判断送料的大致行程。内部连接基座的中心设置了带内齿的连接孔，能够直接与挤出机的送料辊调节轴配合，周向均匀分布的加强筋既提升了基座的结构强度，避免旋钮拧紧时出现开裂变形，也能在注塑成型时减少材料收缩带来的形变问题，保证连接孔的尺寸精度。基座的外轮廓采用六角形结构，一方面可以在安装时借助扳手辅助拧紧，确保旋钮与转轴的连接牢固度，避免长期旋转使用后出现松脱打滑，另一方面六角形的平面结构也能与操作帽的内部卡槽配合，实现操作帽与基座的周向固定，保证旋转操作时扭矩能够完整传递到转轴上。从安装边界来看，旋钮安装后突出挤出机安装面的高度控制在合理范围内，既保证了手指操作时的握持空间，不会因为突出高度过高导致打印过程中与运动的打印平台、龙门结构发生干涉，也不会因为突出高度过矮导致手指捏持时施力困难。旋钮的中心预留了通孔，既可以减轻零件整体重量，降低挤出机端的运动负载，也能在需要时穿过通孔加装固定顶丝，进一步提升旋钮与转轴的连接可靠性，适配不同改装版本的挤出机转轴尺寸。设计过程中充分考虑了FDM工艺的打印成型特性，所有结构均采用无支撑设计，安装方向上没有大角度悬空结构，普通用户使用桌面级3D打印机即可自行打印制作，无需复杂的后处理工序，打印完成后直接按压组合即可使用，不需要额外粘接或者紧固件固定。操作帽与基座的配合采用过盈配合设计，配合公差经过反复调试，既能够保证两者组合后不会在旋转过程中松脱分离，也能够在需要拆解维护时徒手分开，方便清理内部进入的耗材碎屑、灰尘等杂物。在实际打印测试中，该旋钮使用PLA、PETG等常用3D打印耗材均可顺利成型，壁厚设置均匀，避免了打印过程中出现翘曲、填充不足等问题，成型后的旋钮能够承受日常操作的扭矩，不会出现拧裂、滑牙等问题，完全满足桌面级3D打印机的日常使用需求。针对不同用户的改装需求，旋钮的非圆外轮廓尺寸也预留了一定的改装空间，用户可以根据自己的握持习惯在表面增加防滑纹理、刻度标识等结构，不需要改动核心的连接尺寸即可适配个性化使用需求，同时整体结构没有尖锐棱角，操作过程中不会划伤手指，符合教学场景下的使用安全要求。
