卧式注塑机整机结构三维设计模型

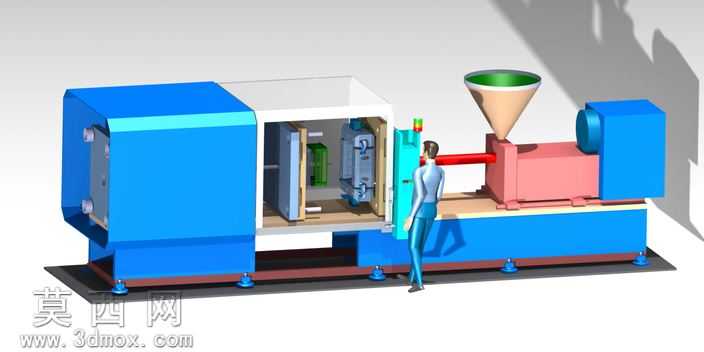

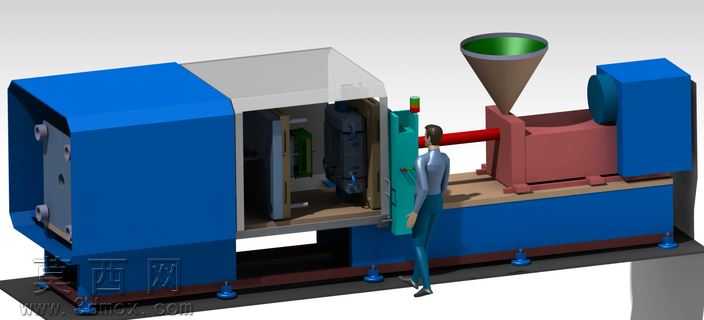

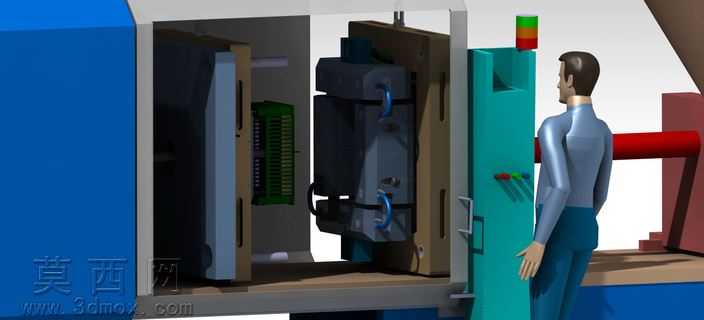

本模型为卧式注塑成型设备的完整三维设计成果，采用参数化建模方式完成全机结构搭建，完整还原了设备从原料塑化到合模注射的全流程功能结构。建模过程中首先完成整体机架的基准搭建，采用焊接式型钢机架结构作为整机承载基础，底部设置可调式支撑脚座，用于设备安装时的水平校准，抵消地面平整度误差带来的安装应力。合模单元部分采用三板式合模结构设计，建模时精准还原了动模板、定模板、尾板的导向配合关系，配套的格林柱导向结构做了等比例的公差配合模拟，合模驱动的液压缸结构做了内部活塞、密封槽的细节建模，同时在动模板侧还原了模具安装的定位槽、紧固螺孔结构，可直观展示模具的装夹定位逻辑。注射单元部分完整构建了料斗、料筒、螺杆、喷嘴的全套结构，料斗采用锥斗式落料结构，料筒外部还原了分段加热圈的排布设计，喷嘴部分做了可拆卸式喷嘴头的结构拆分，可展示不同注射工况下的喷嘴更换逻辑，注射座的移动导轨、驱动液压缸也做了完整的结构还原，可直观展示注射座前移贴模、后退回退的动作路径。模型的安全防护部分做了开合式安全门的结构建模，安全门采用透明防护板与金属门框的组合结构，设备顶部设置了三色状态警示灯，用于展示设备运行、待机、故障的状态提示功能。渲染阶段采用工业设备常用的配色方案，机架与合模单元外壳采用饱和度适中的工程蓝色涂装，注射单元的料筒加热段采用金属粉色区分，料斗采用半透明浅棕材质模拟工程塑料料斗的质感，警示灯采用红黄绿三色分色材质，安全门的透明部分采用低透明度的亚克力材质，金属结构件统一添加了细微的磨砂金属质感，避免塑料感过重。整体模型的结构逻辑完全贴合实际卧式注塑机的设计规范，各运动部件的配合间隙做了合理预留，可用于注塑机结构教学、设备布局演示、模具适配性验证等场景，能够直观展示卧式注塑机从原料投入到成品成型的完整工作逻辑，帮助理解塑料注射成型工艺的设备实现方式。
