带中心轴的多柱式移动磁盘结构设计

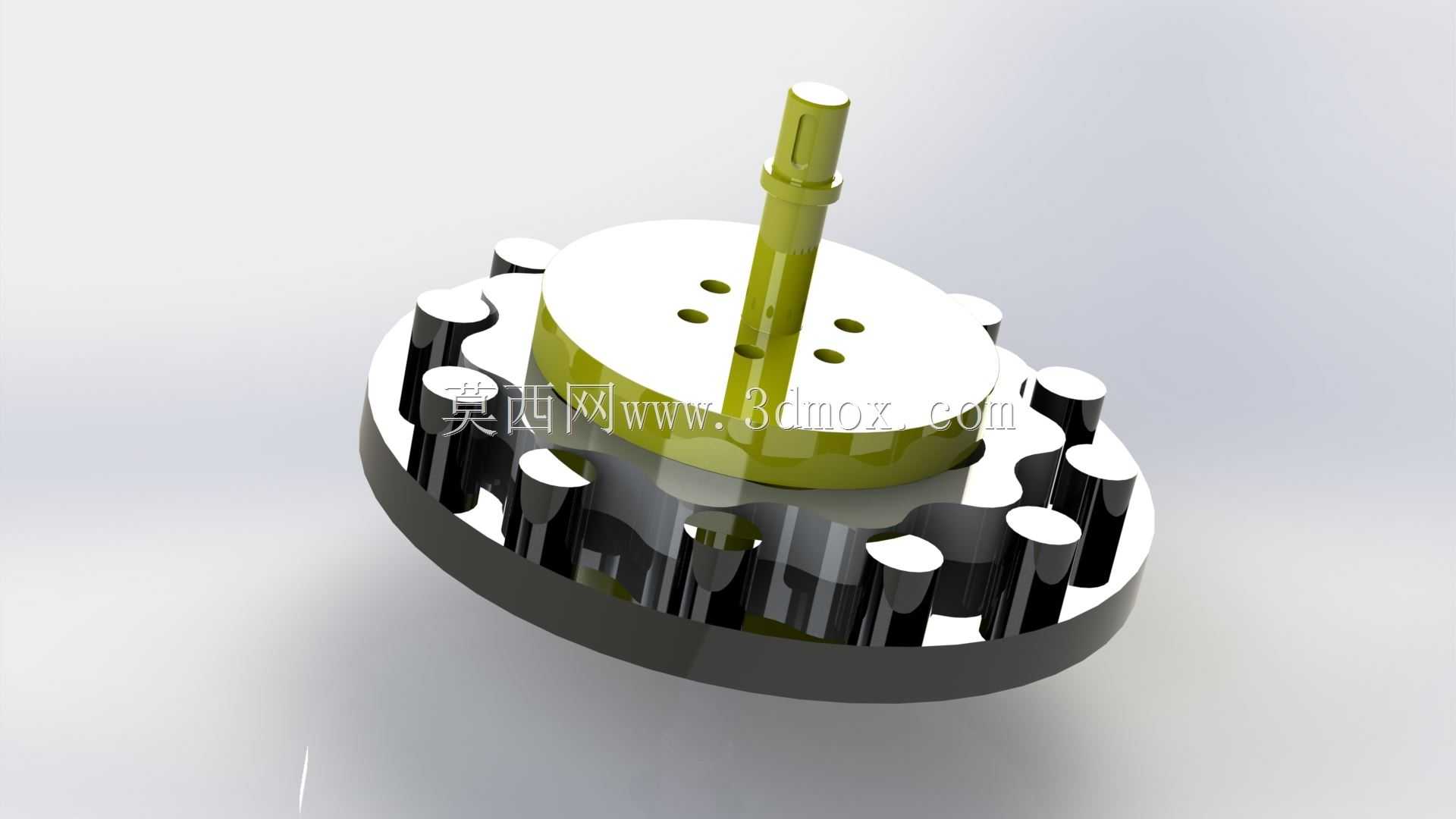

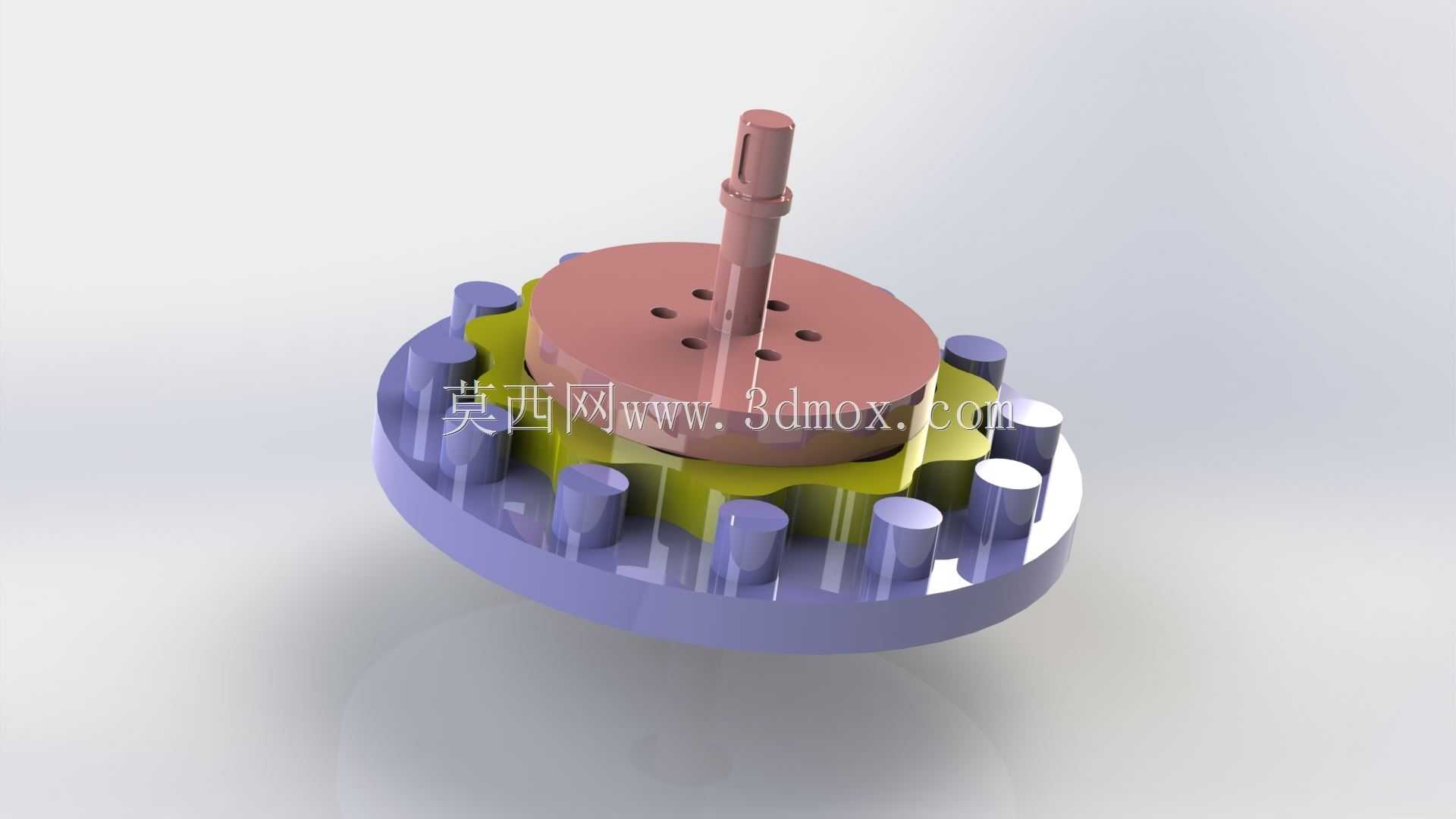

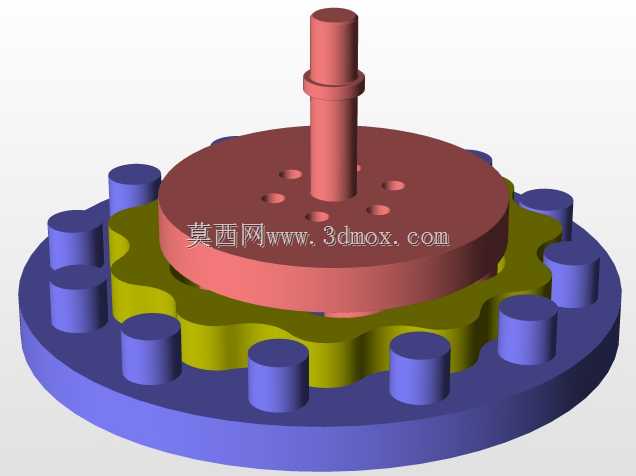

该移动磁盘结构主要应用于磁记录存储设备的传动执行端，常见于小型外置存储装置、专用数据读写设备的磁头承载与盘片驱动模块中，核心作用是承载盘片完成稳定的周向旋转，配合磁头组件实现数据的读写交互。从结构组成来看，整体分为下部多柱式支撑基座、中部盘片承载台、上部定位传动轴三个核心部分，下部基座采用圆周均布的圆柱凸台结构，凸台沿基座外圈等角度排布，既可以作为盘片旋转过程中的动平衡配重结构，降低高速旋转时的径向跳动量，也能在装配时与设备壳体的定位槽配合，限制基座的周向转动，避免运行过程中基座移位影响读写精度。中部承载台为圆盘式结构，台面上开设四个对称分布的定位孔，用于固定柔性或硬质盘片，孔位的位置度公差控制在0.02mm以内，保证盘片安装后与旋转轴的同轴度，减少盘片旋转时的端面跳动，避免磁头与盘片发生刮擦。上部传动轴为阶梯轴结构，轴身上开设键槽，用于与驱动电机的输出端连接，传递旋转扭矩，轴端做倒角处理，方便装配时快速插入电机轴的配合孔内，轴身与承载台的连接位置采用过盈配合，保证扭矩传递过程中轴与承载台之间无相对滑动。设计过程中优先考虑了旋转动平衡性能，下部的圆柱凸台的重量、位置都经过配重计算，使得整体旋转组件的质心落在传动轴的轴线上，在额定转速下运行时的振动幅值控制在允许范围内，避免振动传导至磁头组件导致读写信号失真。安装边界方面，下部基座的最大外径为组件的最大径向尺寸，传动轴的顶端到基座底面的距离为组件的总轴向高度，装配时需要预留基座下方0.5mm的间隙，避免基座底面与设备底板发生摩擦，传动轴与电机输出端的配合长度不小于轴径的1.2倍，保证连接的可靠性。结构选材上，基座与承载台采用轻量化的硬质合金材质，兼顾结构强度与旋转惯量的控制，传动轴采用调质处理的合金钢，保证扭矩传递的刚度，避免长期运行后轴发生弯曲变形。实际运行时，驱动电机通过传动轴带动承载台及固定在其上的盘片做匀速周向旋转，下部的多柱结构随承载台同步转动，圆周均布的结构可以在旋转时形成稳定的气流层，在盘片表面形成均匀的气浮面，支撑磁头保持稳定的飞行高度，保证数据读写的稳定性。该结构在设计时规避了传统单盘片承载结构动平衡差、高速旋转易抖动的问题，通过下部的配重凸台结构，无需额外添加平衡块即可实现高精度的动平衡效果，同时对称分布的定位孔可以兼容不同尺寸规格的盘片安装，提升了结构的通用性。装配流程上，需要先将传动轴压装到承载台的中心孔内，保证轴的垂直度误差不超过0.01mm，再将盘片通过定位孔固定在承载台面上，最后将下部基座与承载台连接固定，整体组装完成后需要做动平衡测试，对不平衡量进行微调后再装入设备主体内。在日常运维场景中，该结构的可拆卸设计方便盘片的更换与维护，下部的凸台结构也可以作为拆卸时的受力点，方便维修人员将整体组件从设备中取出，无需额外设计专用拆卸工装。
