山地自行车硬尾车架结构三维设计

日常做山地车相关结构设计时，车架作为整车的核心承载基体，所有受力传导、部件安装定位都要围绕车架的基准展开，这个硬尾山地车架的结构设计，完全围绕非铺装路面骑行的受力场景搭建。先从安装边界说起，头管位置的内径、长度参数完全匹配标准山地车前叉上管的装配尺寸，预留的碗组安装位可以兼容常规的压入式碗组，转向时的限位间隙经过反复校核，不会出现前叉转向蹭到下管的问题，日常林道骑行中频繁转向、抬把动作都不会出现结构干涉。座管位置的口径采用通用山地车座管尺寸，座管夹的安装位做了加厚处理，应对颠簸路面骑行时座管受到的交变冲击力，避免长期使用出现座管口开裂的问题。后叉末端的尾钩安装位，直接适配标准快拆或者桶轴轮组，碟刹安装座的位置精度严格控制，保证碟片安装后和夹器的平行度误差在允许范围内，避免骑行时出现碟片蹭刹的问题。五通位置的宽度、螺纹规格完全适配常规山地车中轴组件，牙盘安装后和后飞轮的平面度经过校核，链条传动时不会出现偏磨、掉链的问题，后下叉的内宽预留了足够的多速飞轮安装空间，同时兼顾了宽胎的安装间隙，即使装配2.4宽度的越野轮胎，颠簸时轮胎也不会蹭到叉腿。

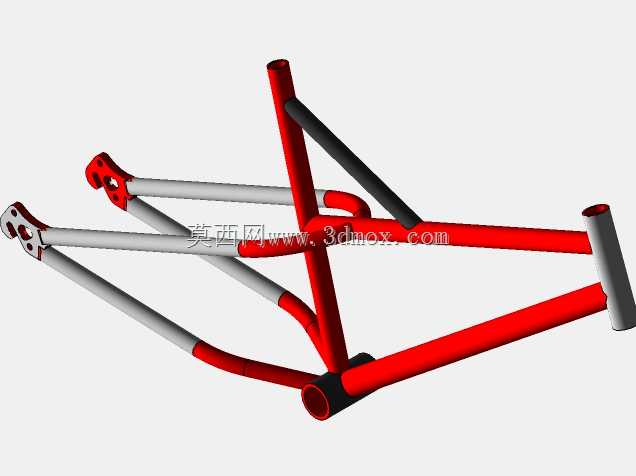

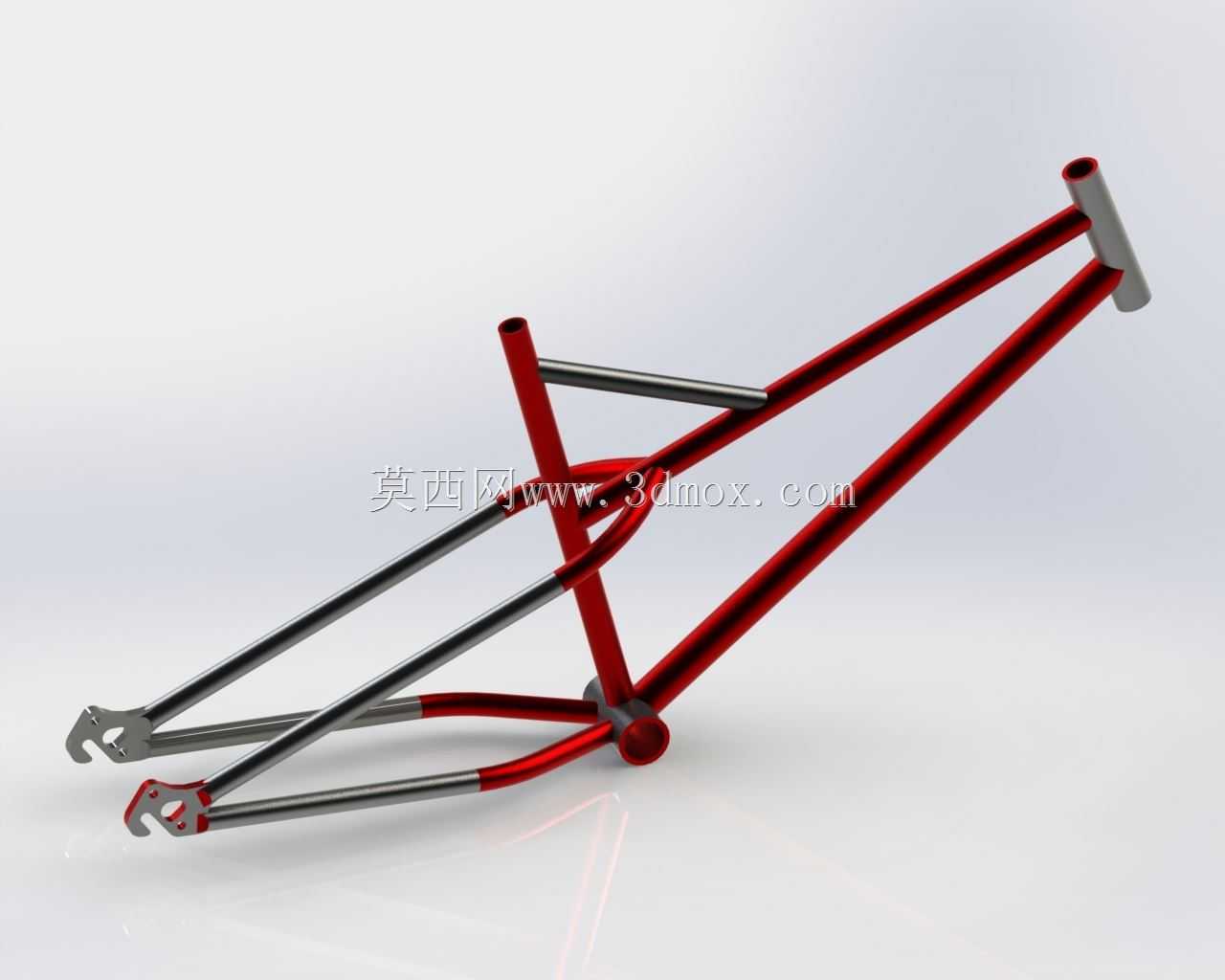

从设计思路上看，这个车架采用经典的钻石型硬尾结构，上管、下管、座管形成主三角承载结构，后上叉、后下叉和座管部分构成后三角，主三角的管材采用变径处理，头管和五通位置的管材直径更大，提升头管转向、五通踩踏时的刚性，避免发力时出现车架形变卸力的问题，管材之间的连接位置都做了平滑的过渡处理，模拟实际焊接后的焊缝形态，应力集中的位置比如五通和下管、后下叉的连接处，座管和后上叉、后下叉的连接处都做了局部加厚，模拟实际生产中的补焊工艺，提升长期交变载荷下的结构疲劳强度。后上叉采用略微后飘的弯曲造型，一方面可以过滤一部分后轮传递上来的路面颠簸，提升骑行舒适性，另一方面也给后轮的跳动预留了足够的缓冲空间，硬尾车架虽然没有后减震结构，但通过管材的造型优化，同样可以实现一定的滤震效果。

实际应用场景中，这类硬尾山地车架主要面向日常通勤、林道穿越、轻度越野的骑行需求，相比软尾车架结构更简单、重量更轻，踩踏时的动力传导效率更高，日常维护成本也更低。设计过程中要充分考虑不同体重骑手的承载需求，主三角的管材壁厚经过受力仿真校核，在骑手站立摇车、飞跃落差落地的极端受力工况下，车架的形变量都在材料允许的弹性范围内，不会出现塑性变形或者断裂的问题。走线的位置也做了预留，不管是变速线、刹车线是走内线还是外线，都有对应的安装固定位，避免线管和车架之间长期摩擦出现掉漆、磨损的问题。另外车架的整体几何角度经过优化，头管角度、座管角度、后下叉长度、reach值、stack值都符合常规山地车的骑行几何，兼顾爬坡时的踩踏效率和下坡时的操控稳定性，不会出现几何角度不合理导致骑行姿势别扭、操控发飘的问题。做这类车架三维建模的时候，每一个安装孔位的位置度、每一段管材的对接角度都要严格控制，因为后续所有整车部件的安装都要以车架的基准为核心，一旦某个安装位的尺寸出现偏差，就会导致后续部件装配困难，甚至影响整车的骑行安全。
