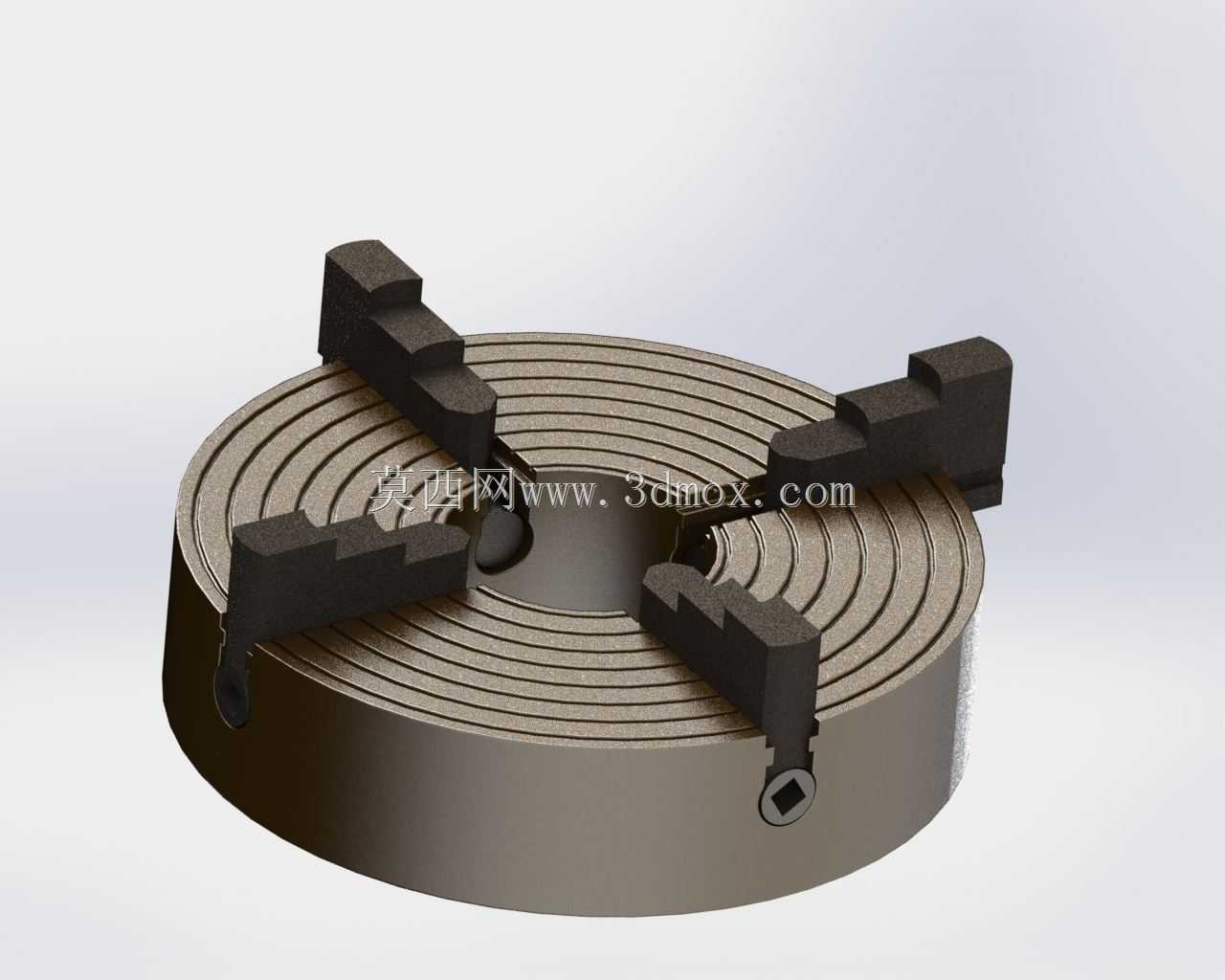

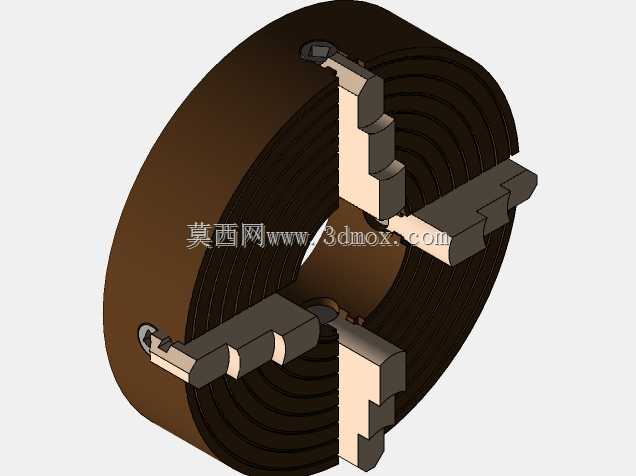

机床用四爪自定心卡盘结构设计

在普通车床、外圆磨床以及部分专用回转加工设备的作业环节里，四爪卡盘是承担工件装夹定位的核心功能部件，区别于三爪自定心卡盘的同步联动特性，这类四爪结构的卡盘可实现单爪独立调整，既能够装夹截面为正圆形的常规回转工件，也可对方形、长方形、椭圆形等非规则截面的异形工件完成可靠装夹，适配的加工场景覆盖了小批量非标零件加工、设备维修配做零件、异形截面轴类件车削、偏心工件找正加工等多个工况。从实际装夹逻辑来看，四个卡爪沿卡盘本体的周向呈90°均匀分布，每个卡爪都配有独立的调节丝杆，转动对应位置的丝杆方头即可驱动单个卡爪沿盘体的径向导轨做直线进给运动，操作人员可配合百分表完成工件的径向找正，找正精度可根据操作熟练度控制在0.02mm以内，满足多数常规机加工的形位公差要求。卡盘本体采用盘式环形结构设计，背部设置有与机床主轴端匹配的连接止口与螺栓孔位，安装时需保证止口与主轴定位轴颈的配合间隙控制在合理范围，避免装夹后出现卡盘端面跳动超差的问题，盘体正面加工有多层同心圆环形T型槽，既可以作为卡爪移动的导向基准，也可配合压板实现超大尺寸工件的辅助装夹，拓展卡盘的装夹尺寸范围。卡爪采用分体式结构设计，上部的爪块可根据装夹需求更换为正爪或反爪，正爪用于装夹直径较小的工件，爪块的夹持面朝向卡盘中心；反爪则用于装夹直径较大的盘类、套类工件，夹持面朝外贴合工件内孔或外圆表面，爪块的夹持面加工有细密的防滑齿纹，可增大夹持摩擦力，避免大切削量加工时工件出现打滑移位的问题。从设计思路层面，该卡盘的结构参考了经典机床附件的成熟传动方案，每个卡爪的丝杆副都采用梯形螺纹传动，具备自锁特性，当装夹力调整到位后，即使加工过程中存在切削振动，卡爪也不会自行松脱，保障加工作业的安全性。盘体的中心设置有通孔，可允许长棒料工件穿过卡盘中心，适配长轴类零件的贯穿装夹加工需求，减少工件的伸出长度，提升加工过程的工艺刚性。在实际选型适配时，需要结合所用机床的主轴端规格、最大加工回转直径、常加工工件的重量与切削参数来确定卡盘的外径尺寸，常规小型车床适配的卡盘外径多在160mm-250mm区间，中型车床则可适配320mm-500mm外径的卡盘，安装时需保证卡盘端面与主轴轴线的垂直度，避免装夹工件后出现锥度误差。日常使用过程中，需要定期对卡爪的导轨面、丝杆螺纹副加注润滑油，减少运动部件的磨损，长期使用后若出现卡爪夹持精度下降的问题，可通过修磨卡爪夹持面、调整丝杆间隙的方式恢复装夹精度，相较于三爪卡盘，四爪卡盘的夹持力调节范围更大，单爪的最大夹持力可根据工件装夹需求单独调整，对于薄壁类工件，可通过对称调整四个卡爪的夹紧力，减少工件的装夹变形，保障薄壁件的加工形位精度。在偏心工件加工场景中，四爪卡盘的优势更为明显，操作人员可通过调整单个卡爪的进给量，将工件的加工轴线偏移至与主轴轴线重合的位置，完成偏心轴、偏心套类零件的加工，无需制作专用偏心夹具，大幅降低小批量偏心零件的加工准备成本。
