越野赛车用FOX前叉避震器结构设计

在非铺装路面竞速、越野拉力赛事以及巴哈类学生赛车赛事场景中，悬挂系统的阻尼部件直接决定了车轮接地性、车身姿态控制能力以及车手的操控反馈精度，本次呈现的是适配小型越野赛车、巴哈赛车的筒式液压阻尼避震结构，也就是赛事领域常用的FOX款Float系列前叉避震的三维结构还原。从实际装车用途来看，这类避震核心作用是吸收车轮碾过碎石、坑洼、跳台落地时产生的冲击动能，通过内部阻尼油的节流作用将冲击能量转化为热能耗散，避免冲击直接传递到车架主体，同时保证轮胎在起伏路面始终保持与地面的有效接触，防止车轮弹跳失控，为车手提供稳定的操控反馈。

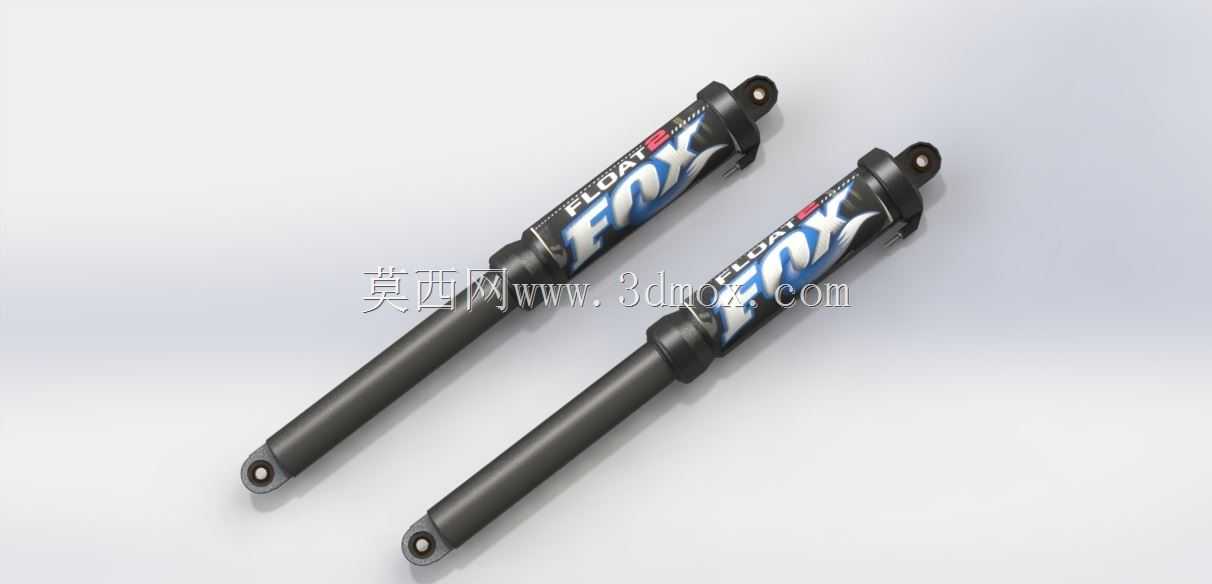

从功能特性层面拆解，该款避震采用单筒式阻尼结构设计，外置的筒身印有品牌标识，整体为长行程伸缩结构，上下两端均设计有铰接安装孔位，上端用于连接车架上安装座或者摇臂支点，下端用于连接转向节或者车轮摇臂，铰接结构可以适配悬挂跳动过程中的角度变化，避免安装位出现卡滞或者附加弯矩。筒身内部集成了阻尼阀组与气室结构，相比传统弹簧避震，这类气辅结构的避震可以在更轻的重量下实现线性的阻尼输出，不会出现金属弹簧反复压缩后的疲劳衰减问题，同时可以根据赛道路面情况、车手体重以及整车配重调整气压值，快速适配不同的赛事场景需求。

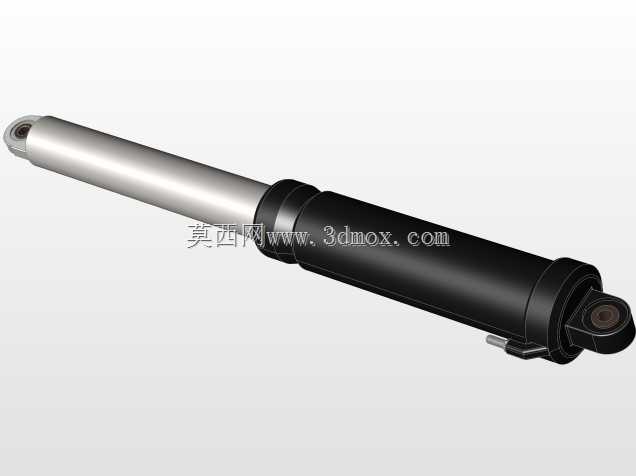

在设计思路的还原上，建模过程中首先要保证安装接口的尺寸精度，上下端铰接孔的孔径、孔位中心距是核心安装边界，直接决定了避震能不能顺利装到车架上，同时要预留出足够的行程余量，避免悬挂压缩到极限时避震出现顶死或者拉脱的问题。筒身的外径尺寸需要匹配车架上的避震安装位间隙，防止车轮大角度转向或者悬挂大幅度跳动时，筒身和周边的车架管件、刹车管路、轮辋发生运动干涉。外观层面的标识、筒身的阶梯轴结构、上下端的密封端盖结构都按照实物比例还原，密封端盖位置预留了油封、防尘封的安装槽位，实际生产中这个位置的密封性能直接决定了避震的使用寿命，一旦泥沙进入筒身内部划伤阻尼杆表面，就会出现漏油、阻尼失效的问题。

从安装边界的尺寸逻辑来看，这类用于小型越野赛车的避震完全伸展状态下的总长度需要匹配悬挂的上跳、下跳行程，一般来说下跳行程要保证车轮下落时避震不会被完全拉到极限，预留至少10%的行程余量，上跳行程则要配合缓冲块的厚度，保证压缩到极限时阻尼阀组不会被硬冲击损坏。阻尼杆的表面粗糙度要求极高，建模时也还原了活塞杆的高光洁度圆柱面特征，这个部位的加工精度直接影响油封的密封效果，表面如果有细微划痕都会导致阻尼油渗漏。另外筒身侧面的标识区域做了凹凸质感的还原，和实物的印刷标识位置完全对应，对于做整车装配展示、赛事宣传渲染的场景来说，这类细节可以大幅提升模型的真实感。

在实际的赛车调校场景中，这类避震的阻尼曲线需要和弹簧刚度、整车质心高度、轮胎刚度匹配，建模时还原的内部阻尼腔室容积、阀片安装位结构，可以为后续的阻尼特性仿真提供基础的几何参考，工程师可以基于这个模型调整阀片的数量、厚度以及节流孔的直径，匹配不同赛道的阻尼需求。比如在多跳台的越野场地，需要调大压缩阻尼，避免落地时避震压缩到底出现打底的问题，同时调小回弹阻尼，让车轮在落地后可以快速回位贴住地面；在多连续碎石的路面，则需要适当调小压缩阻尼，让车轮可以快速跟随路面起伏，同时调整回弹阻尼避免车身出现多余的上下弹跳。整个模型的结构完全按照实物的装配关系拆分，端盖、阻尼筒、活塞杆、上下铰接吊耳都是独立的零件，可以直接导出用于工程出图、3D打印样件或者运动仿真分析，不需要再做额外的结构拆分处理。
