100x100规格液晶显示器壁挂安装支架

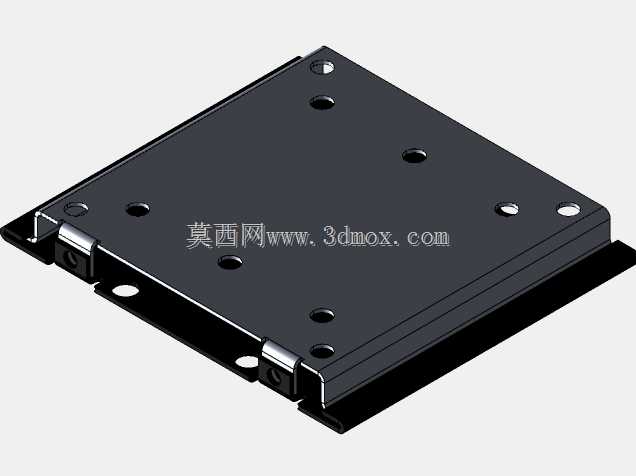

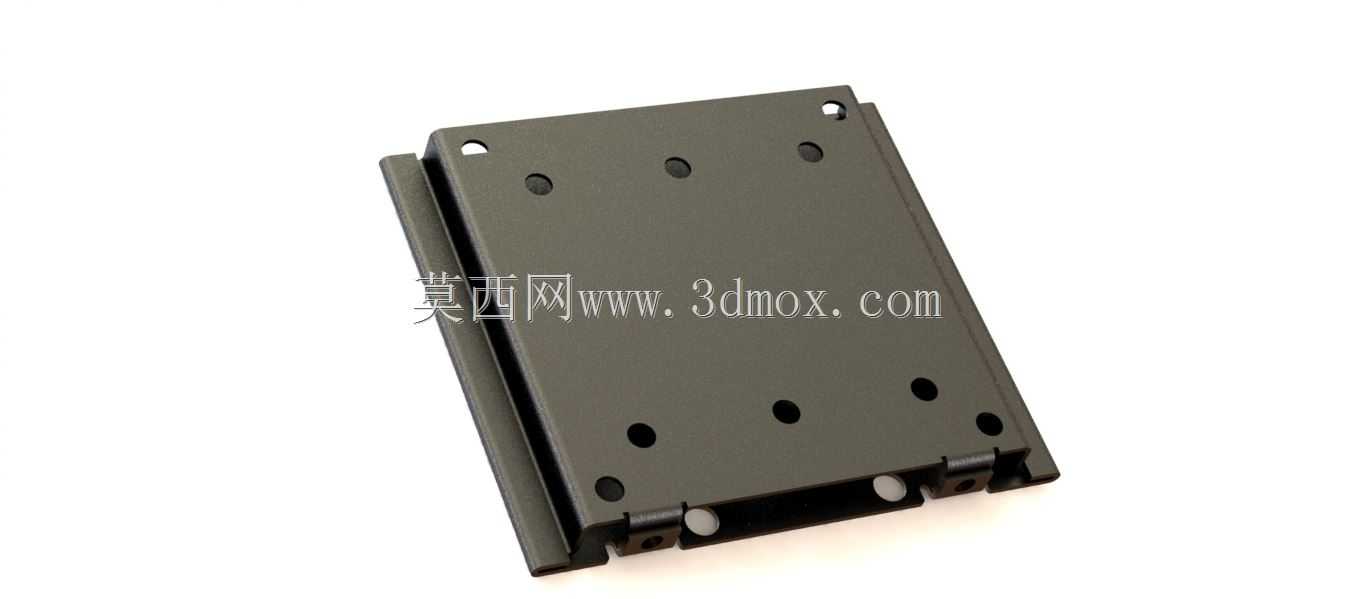

日常办公场景里的工位显示器排布、工业现场工控机显示终端固定、商用展示区域的屏幕挂载，都离不开可靠的显示设备安装支撑结构，这款适配100x100mm安装孔距的液晶显示器支架，就是针对这类小尺寸显示设备的壁挂、立式挂载需求设计的钣金类支撑构件。从结构设计逻辑来看，这款支架采用一体化钣金折弯成型的主体结构，没有多余的拼接焊缝，主体板材选用常规冷轧钢板冲压加工，成型后做哑光黑色喷塑处理，既可以提升表面抗锈蚀能力，也能避免金属表面反光干扰显示设备的观看视线。主体板面的开孔排布严格匹配VESA标准里100x100mm的孔位规范，四个主安装孔位做了沉孔处理，安装时螺丝头部可以完全沉入板面，不会出现凸起顶到显示器后盖的问题，除了四个主固定孔之外，板面上额外设置的多组辅助定位孔，是为了适配不同厚度的显示器后盖走线空间，也能兼容部分小尺寸工控屏、迷你嵌入式显示屏的非标准孔位安装需求。支架侧边的折弯翻边结构，是整个构件的强度核心，折弯边高度经过反复校核，既不会因为翻边过窄导致支架挂载后出现板面翘曲，也不会因为翻边过宽占用显示器背部多余空间，影响墙面安装时的贴合度。支架下端设置的铰接卡位结构，是用来配合壁挂底座实现屏幕俯仰角度微调的结构，卡位处的冲压凸点可以在角度调整到位后提供足够的静摩擦力，避免屏幕挂载后出现自行下垂移位的问题，两个圆形的缓冲垫点位，是用来粘贴EVA缓冲泡棉的位置，安装后可以在支架和显示器后盖之间形成均匀的缓冲间隙，避免金属硬接触刮花显示器后盖漆面，也能给背部的电源、信号接头留出足够的插接线空间，不会出现接头被支架挤压导致针脚变形、接触不良的问题。从安装边界来看，这款支架的整体外轮廓尺寸控制在120mm见方以内，适配墙面安装时，只需要在墙面固定对应尺寸的壁挂底座，就可以将显示器连同支架整体卡入底座完成固定，不需要在显示器背部额外加装复杂的转接构件，对于小尺寸的15到24英寸液晶显示器、工业触控屏来说，这个尺寸的支架完全可以覆盖承重需求，常规24英寸显示器的重量普遍在3到5公斤区间，1.5mm厚度的冷轧钢板折弯结构，配合四个M4规格的固定螺丝，静态承重冗余可以达到15公斤以上，完全可以避免长期挂载后出现支架变形、屏幕脱落的风险。在实际工程选型过程中，这类支架的应用场景远不止普通办公桌面的壁挂需求，工业控制柜面板上的触控显示屏安装、自助终端设备内部的显示模块固定、医疗设备旁的监护显示屏挂载，都可以选用这款标准孔距的支架作为固定构件，因为孔位标准化程度高，后期维护更换屏幕时，不需要重新在安装面打孔，只需要拆卸原有屏幕的固定螺丝，就可以直接替换同孔距规格的显示设备，大幅降低现场维护的改造成本。设计这款支架的时候，特意规避了很多市售支架常见的结构缺陷，比如很多廉价支架会把安装孔位做的过于贴近板面边缘，安装时螺丝容易滑牙脱出，这款支架的所有固定孔位距离板边的距离都保持在15mm以上，预留了足够的螺丝咬合长度；还有部分支架没有做边角倒钝处理，安装时容易划伤施工人员的手部，这款支架的所有外露边角都做了R2的圆角冲压处理，折弯边的毛刺也在喷塑前做了打磨钝化，现场安装时不需要额外做边角防护。从三维建模的角度来看，这类钣金支架的建模过程需要重点关注折弯系数的设置，不同厚度的冷轧钢板对应的折弯R角、展开尺寸都有对应的行业规范，如果折弯系数设置错误，加工出来的支架孔位就会出现偏移，无法和显示器的标准孔位对齐，建模时还要预留喷塑层的厚度余量，所有安装孔的直径都要比螺丝公称直径大0.2mm，避免喷塑后孔位缩径导致螺丝无法穿入。
