BAJA赛车前立柱转向节结构设计

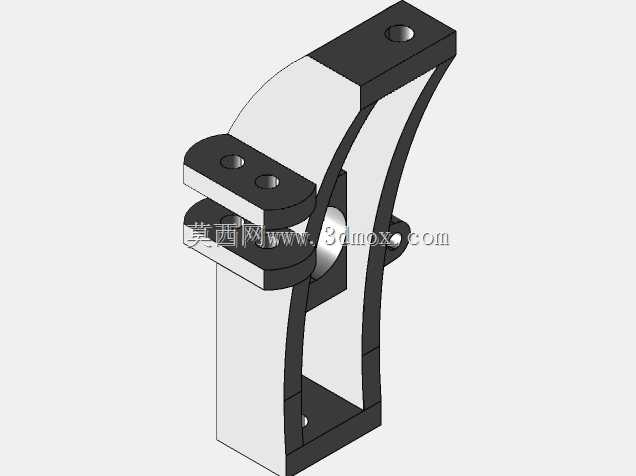

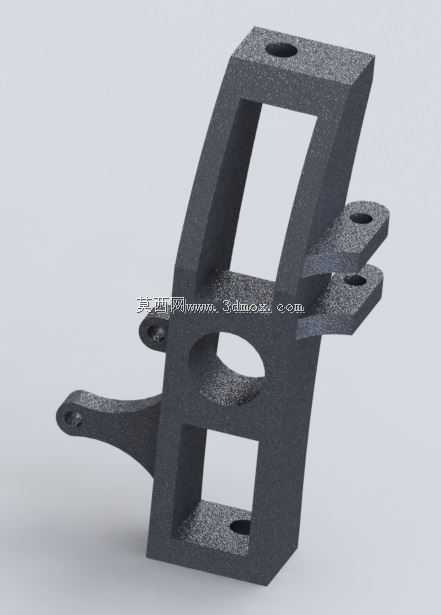

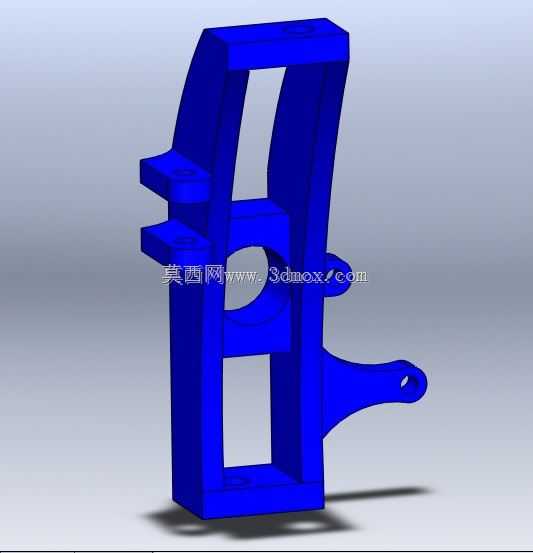

　　越野赛事的底盘行走部件，始终要在非铺装路面的高频冲击、交变载荷下保持结构可靠性，转向节作为连接悬架、轮毂、转向拉杆的核心枢纽，其结构合理性直接决定整车操控极限与行驶安全。这款转向节采用一体化镂空框架式结构，摒弃了传统分体拼接的设计思路，将主销安装位、转向摇臂连接座、轮毂轴承安装面、上下摆臂连接点整合在单一构件上，减少了装配累计误差，同时大幅降低了连接部位的应力集中风险。从结构布局来看，构件主体采用斜置矩形框体作为主承力结构，框体上下端预留的同轴通孔为转向主销安装位，孔位加工精度直接决定主销内倾、后倾参数的准确性，安装时需保证上下孔同轴度控制在0.02mm以内，避免转向卡滞或异常磨损。框体中部的圆形镂空为轮毂半轴让位空间，

　　同时兼顾减重需求，在不削弱主承力路径强度的前提下，去除了非受力区域的冗余材料，整体构件重量较同载荷等级的实心铸件降低40%左右，符合越野赛车轻量化设计的核心诉求。构件侧向延伸出的两组带孔凸台，分别为转向拉杆连接座与下摆臂连接点，凸台与主体框架采用大圆角过渡，避免应力突变，凸台孔位内可压装耐磨衬套，降低铰接部位的摩擦损耗，同时缓冲路面传递的冲击载荷。前端延伸的单支摇臂结构为上摆臂连接位，其延伸长度经过运动学仿真校核，保证悬架跳动过程中轮距、前束参数的变化量控制在合理区间，避免轮胎异常磨损。在实际装车场景中，该转向节适配10-15英寸越野轮毂，配合双叉臂式独立悬架使用，可承受非铺装路面跳跃落地时3-5倍整车重量的瞬时冲击载荷，

　　转向摇臂的力臂长度经过匹配计算，转向传动比设定在12:1-15:1区间，兼顾低速转向灵活性与高速行驶的方向稳定性。安装边界方面，主销安装孔间距为120mm，上下摆臂连接点的横向跨距为85mm，转向拉杆连接点与主销轴线的垂直距离为65mm，可兼容多数BAJA赛事通用的悬架硬点参数，无需大幅改动底盘其他部件即可完成替换。结构设计阶段充分考虑了加工工艺性，主体结构可采用铸铝毛坯经五轴加工中心一次装夹完成所有安装面、孔位的加工，也可采用7075铝合金整块铣削成型，满足不同车队的加工条件与成本预算。构件表面做硬质阳极氧化处理，可提升表面硬度与耐腐蚀性，适应泥泞、砂石、涉水等复杂赛事环境，避免长期使用后出现锈蚀或表面磨损导致的装配间隙过大问题。

　　从受力路径分析，路面冲击通过轮毂传递到转向节中部安装面后，会沿斜置框体的两条主承力梁分散到上下摆臂连接点，最终传递到悬架系统与车架，镂空结构的设计恰好避开了主承力路径，不会对整体结构强度造成负面影响，反而通过框型结构提升了构件的抗扭刚度，在转向侧向力作用下的形变量控制在0.1mm以内，保证转向响应的精准性。
