带USB输出的非接触式NFC读卡终端

日常做产线工位配套、门禁系统集成、自助终端外设选型的时候，这类带USB输出的NFC读卡终端是出镜率极高的外设部件，很多刚接触结构设计的工程师容易把它当成通用公模件随便套用，实际落地的时候才会发现安装边界、接口位置、壳体强度的细节没处理好，要么装上去和工位面板留缝过大积灰，要么USB出线位置和内部走线干涉，要么长期插拔导致接口松脱。先从实际应用场景说，这类读卡终端的覆盖场景比很多人想象的广，生产车间的员工工位权限核验、仓储区域的物料标签批量识别、自助服务终端的身份卡读取、写字楼出入口的门禁核验、校园或企业园区的消费终端读卡，甚至是部分工控设备的权限解锁模块，都会用到同类型的非接触读卡设备，它不需要和卡片做物理接触，只要卡片进入射频识别范围就能完成数据交互，比传统接触式IC卡读卡器的磨损率低很多，日常维护的工作量也小很多。

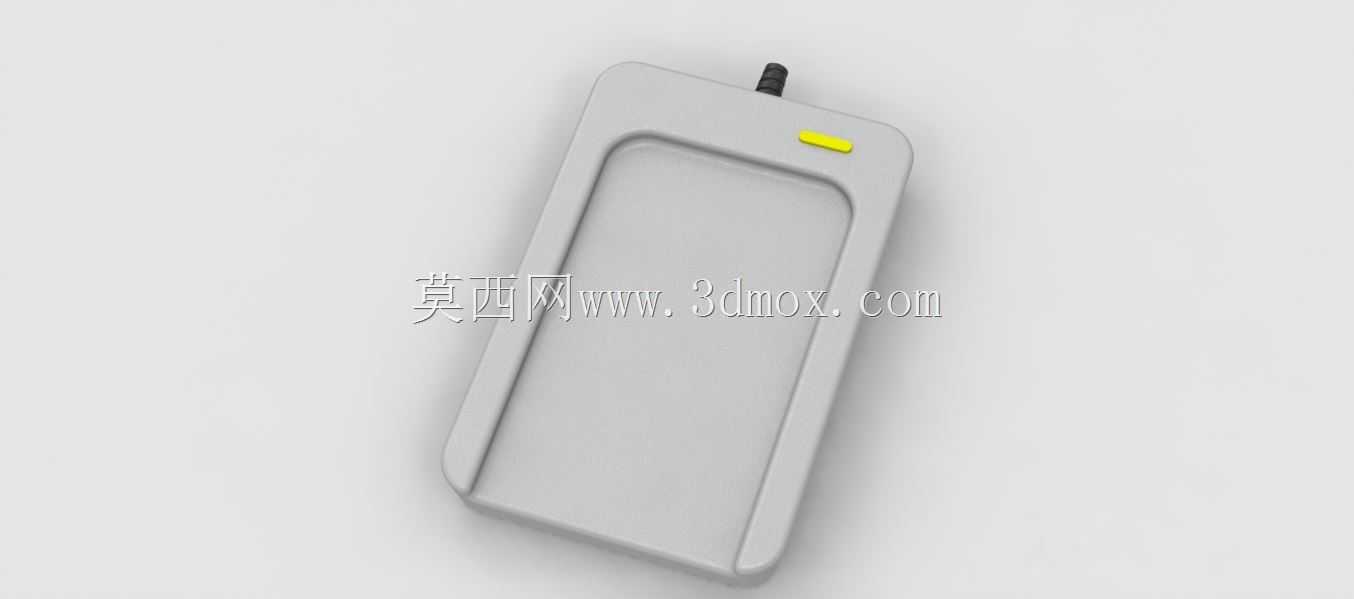

从功能特性来看，这款读卡终端采用USB接口直连输出，不需要额外布置独立供电线路，直接从主机端取电就能完成射频信号的采集、解码和数据传输，对于集成方来说能省掉独立电源布线的工作量，适配绝大多数带USB主机接口的工控板、自助终端主板、门禁控制器。壳体顶部预留的状态指示灯，能在读卡成功、设备待机、通讯异常的时候给出不同的视觉反馈，现场操作人员不需要盯着后台软件就能判断设备工作状态，减少误操作的概率。设备的射频识别区域做了内凹式的平面设计，卡片贴合的时候能自然对准识别天线的最佳位置，不会因为卡片偏移导致识别失败，日常使用的时候不需要刻意找位置，随手把卡放在识别区就能完成读取。

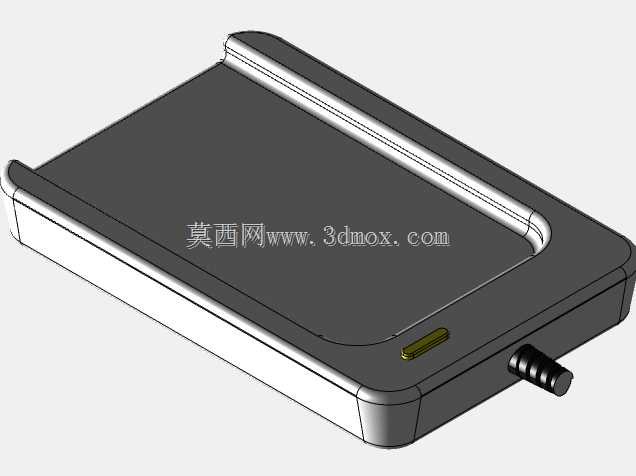

说到设计思路，这款产品的壳体采用圆角矩形的一体化造型，所有边角都做了大圆弧过渡，没有尖锐的凸起棱角，一方面是在公共场景使用的时候不会剐蹭到过往人员，另一方面注塑生产的时候能减少尖角位置的应力集中，降低壳体摔落或者受外力冲击时开裂的风险。壳体的分型面选在侧面厚度方向的中间位置，上下壳采用卡扣加少量螺丝的固定方式，日常维护拆换内部天线或者电路板的时候不需要完全破坏壳体结构，组装的时候也能提高生产效率，减少螺丝的使用量。USB出线口选在壳体顶部的短边中心位置，出线位置做了局部加厚的防弯折结构，日常使用中反复拉扯线材的时候，应力会集中在加厚的护线套位置，不会直接传递到内部电路板的焊盘上，避免长期使用出现接口脱焊、线材内部断裂的问题。

再讲外形尺寸和安装边界的细节，这款读卡终端的整体厚度控制在轻薄化的区间，不管是桌面摆放使用还是嵌入面板安装都能适配，桌面摆放的时候底部可以选配防滑胶垫，放在光滑的工作台面不会轻易滑动；嵌入安装的时候，只需要在面板上开出对应尺寸的矩形安装孔，依靠壳体侧边的卡扣就能固定，不需要额外打螺丝固定，安装效率很高。识别区域的内凹深度做了严格控制，既不会因为凹度过深积灰积水，也不会因为完全平面导致卡片放置的时候容易滑落。壳体表面采用细磨砂的纹理处理，日常使用中不容易留下指纹和划痕，长期使用也能保持比较整洁的外观，不需要频繁做表面清洁。内部的射频天线布置在识别区正下方的壳体内侧，和壳体表面保持固定的间距，既保证了识别距离的一致性，也避免天线直接贴在壳体内壁导致长期使用出现移位，影响识别效果。做集成设计的时候要注意，安装位置周围尽量不要布置大块的金属构件，金属会屏蔽射频信号，导致识别距离缩短甚至识别失败，如果必须安装在金属面板上，要在壳体和金属面板之间加一层抗金属屏蔽材料，保证射频信号正常发射接收。另外USB线材的长度要根据实际安装位置预留足够的余量，不要拉扯线材受力，出线位置的弯曲半径不要小于线材直径的四倍，避免线材内部芯线断裂。
