活塞造型创意奖杯结构设计

　　这款以发动机核心部件活塞为原型设计的创意奖杯，在工业赛事纪念、汽车行业表彰场景中有着极强的适配性，不同于常规几何造型的通用奖杯，它将机械从业者熟悉的核心零部件形态与荣誉载体功能结合，能让获奖的技术人员、赛事参与者产生更强的职业身份共鸣。从实际使用场景来看，这类奖杯常被用于发动机改装赛事、机械创新设计大赛、汽车行业技能比武的奖项颁发，日常也可作为车间技术能手的工位陈列摆件，或是汽车文化主题空间的装饰展品，兼具纪念意义与工业美学展示价值。

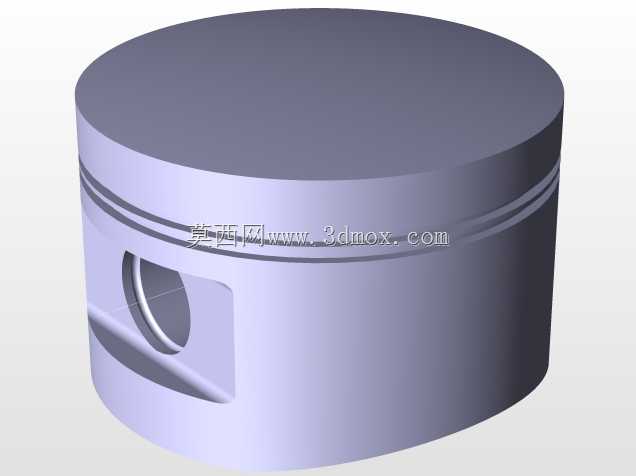

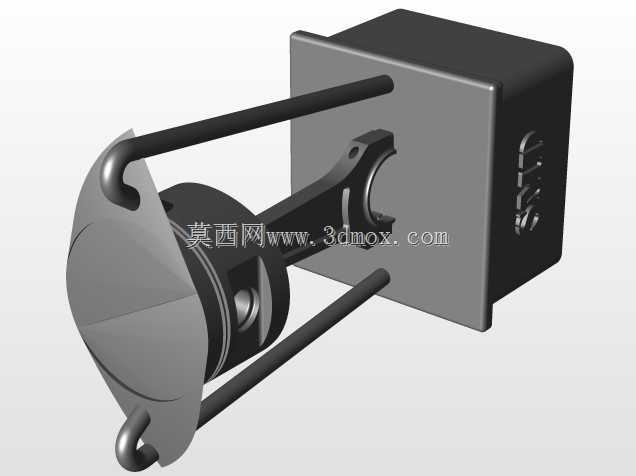

　　在功能特性上，这款作品完整保留了活塞连杆组件的核心结构辨识度，上部活塞部分还原了量产活塞的顶部轮廓、环槽结构与销座特征，没有为了造型简化而丢失部件的核心识别点，中部连杆部分复刻了连杆杆身的截面形态、大小端的连接结构，下部基座则做了方正的承托设计，保证整体放置的稳定性，避免头重脚轻的倾倒问题。不同于真实发动机内承受高温高压交变载荷的功能件，这款奖杯的结构设计更侧重形态还原与摆放实用性，所有棱角位置都做了适度的圆角过渡，避免日常拿取、陈列时出现锐边划伤的问题，活塞与连杆、连杆与基座的连接位置都做了一体化的结构强化，不存在分体装配的松动间隙，长期摆放不会出现部件脱落的情况。

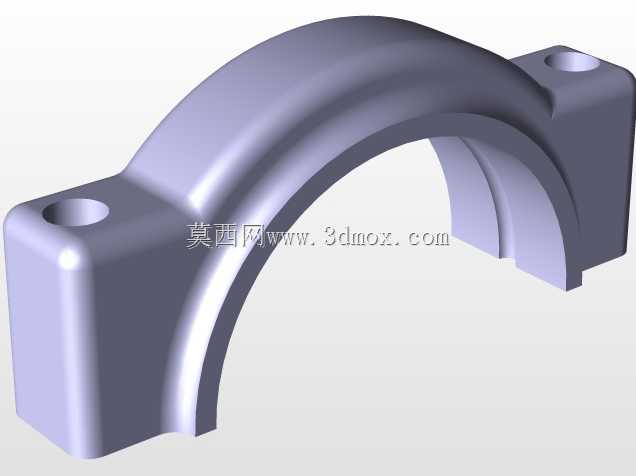

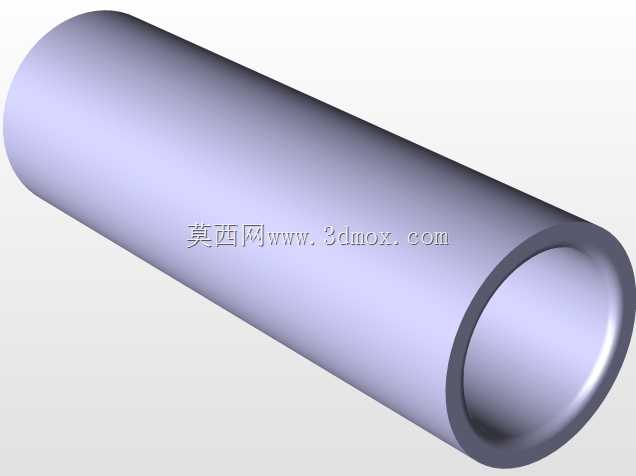

　　设计思路上，这款作品没有走夸张变形的创意路线，而是严格遵循Catia V5环境下的实体建模逻辑，以真实车用活塞连杆组件的尺寸比例为基准做等比缩放，活塞顶部的燃烧室凹坑、活塞环槽的层级宽度、连杆小头的活塞销安装位、连杆大头的剖分结构特征都做了等比例还原，让熟悉发动机构造的从业者一眼就能识别出原型部件，同时将连杆下端的曲轴连接结构替换为方正的承托基座，基座表面预留了标识镌刻的平面区域，可根据实际颁奖需求镌刻赛事名称、获奖信息等内容，兼顾了形态辨识度与实用功能。

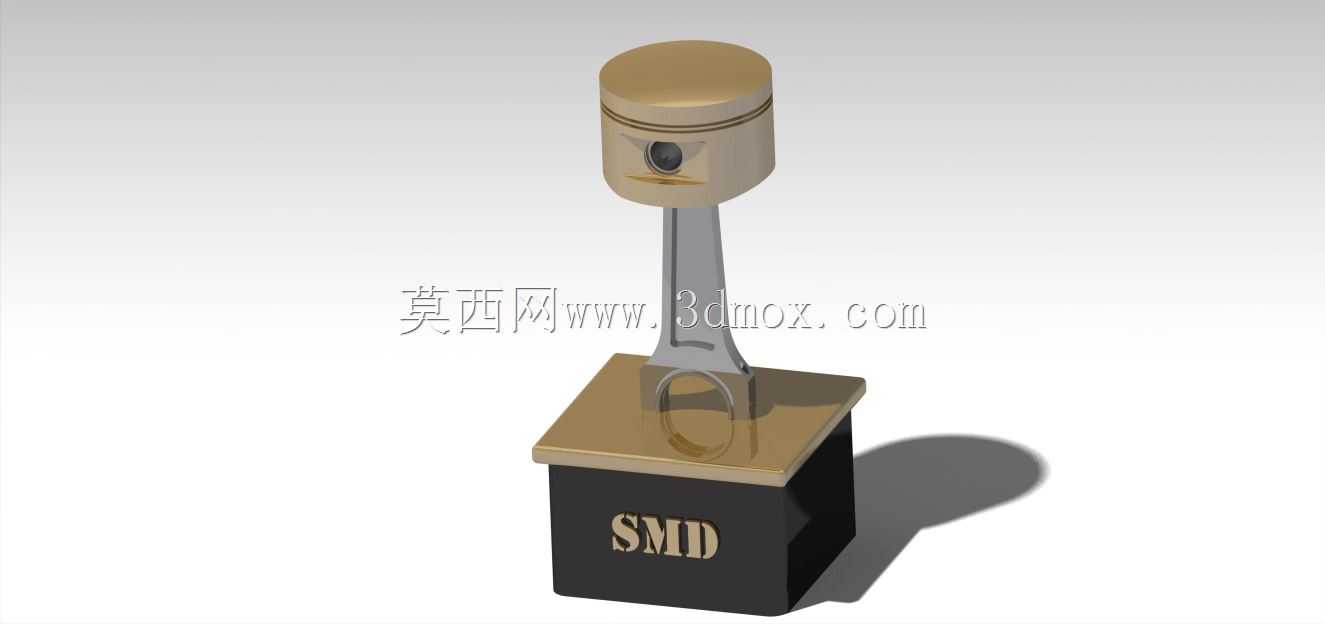

　　从外形尺寸与安装边界来看，这款奖杯整体采用立式结构，上部活塞段的直径参考常规乘用车活塞尺寸做等比缩小，控制在单手握持可轻松拿取的尺寸范围，整体高度适配常规陈列架的层板间距，放置在办公桌、荣誉展柜时不会出现超高超宽的问题。下部基座的底面做了全平面的贴合设计，接触面积足够支撑上部结构的重心，不需要额外的固定件即可稳定放置在水平台面上，基座的长宽尺寸控制在合理范围，不会占用过多的陈列空间，同时足够的基座重量能降低整体重心，即使受到轻微的外力触碰也不容易倾倒。在细节处理上，活塞环槽位置做了分层的线条刻画，还原真实活塞的环带结构，连杆杆身的过渡曲面完全遵循真实连杆的应力流线形态，没有生硬的折线转折，基座侧面的标识区域做了微凹的平面处理，后续镌刻文字时不需要额外打磨平面，直接操作即可获得清晰的标识效果。

　　对于三维建模从业者而言，这款作品的建模逻辑具备很强的参考价值，整体采用自顶向下的建模思路，先确定整体的高度比例与重心位置，再依次拆分活塞、连杆、基座三个部分的结构特征，活塞部分的回转体特征通过旋转命令生成，再通过布尔运算切除销座、环槽等细节结构，连杆部分通过多截面曲面生成杆身的过渡形态，再做实体加厚与边缘圆角处理，基座部分采用常规的凸台拉伸命令生成，再做表面的细节刻画，整个建模过程没有冗余的特征步骤，特征树逻辑清晰，修改调整时可以快速定位对应参数，适配不同尺寸规格的奖杯定制需求。在实际工程应用中，这类将工业零部件形态转化为文创纪念产品的设计思路，也为机械行业的周边产品开发提供了可参考的方向，既保留了机械部件的硬核工业质感，又满足了纪念产品的实用陈列需求，不需要复杂的后期加工即可通过3D打印、数控铣削等方式快速制作出实物成品。
