传统手工绘图起草人作业工具组

　　这套手工绘图作业工具组，主要面向工程制图教学场景、传统工程绘图实训场景搭建，还原了早年绘图员在绘图板前完成图纸绘制的核心作业配置，整套工具的排布完全贴合实际绘图时的操作动线，没有多余的装饰性结构，所有部件的位置都经过实际操作验证，能让使用者快速进入手工绘图的作业状态。

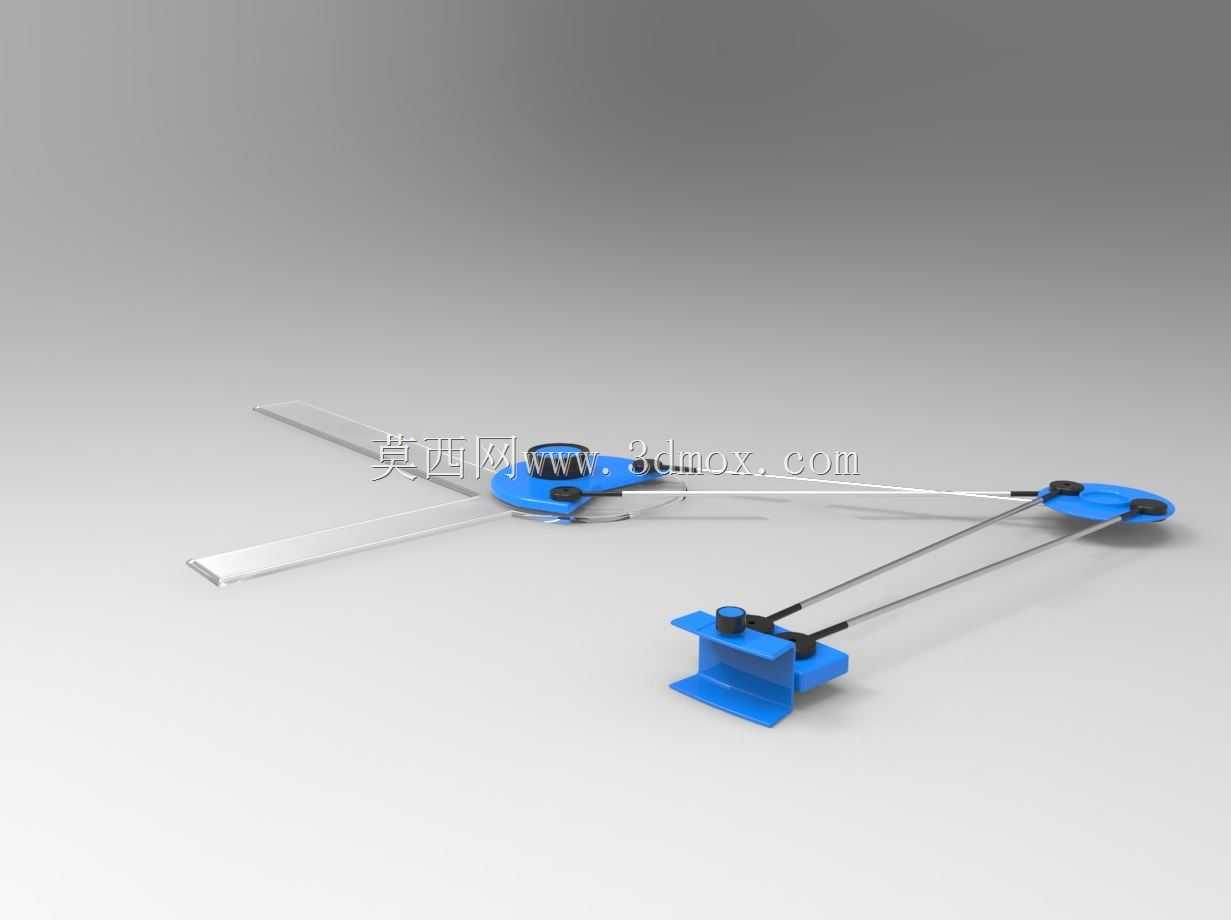

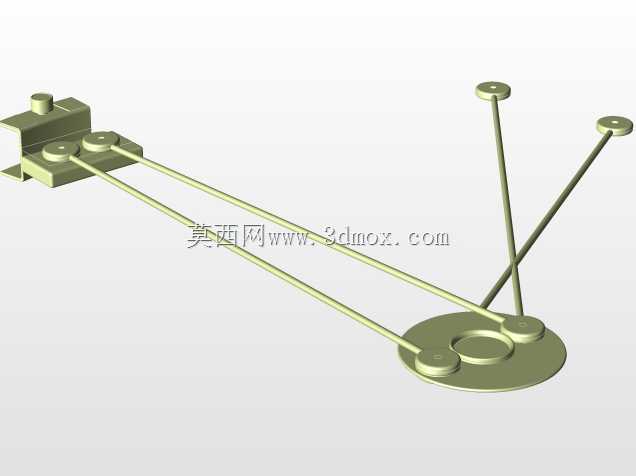

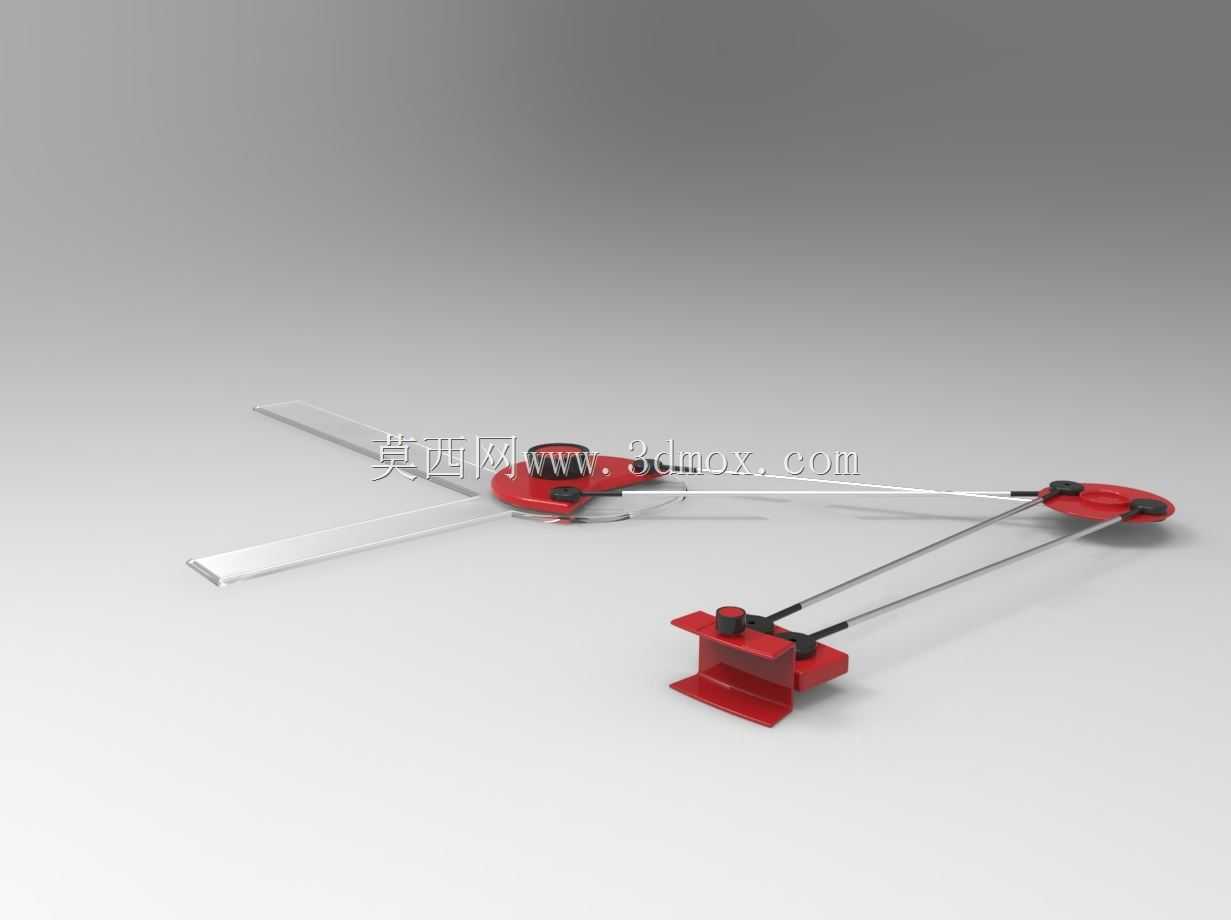

　　从实际用途来看，这套工具组可用于高校工程制图课程的实训演示，帮助刚接触工程制图的学生理解手工绘图时代的作业逻辑，也可作为制图发展历程的展示教具，让从业者直观了解CAD技术普及前的工程绘图作业模式。整套工具包含了绘图作业所需的核心功能部件：可沿绘图板边缘滑动的定位基座，搭配可伸缩的绘图导杆，能快速完成长直线、平行线的绘制，基座上的锁紧结构可以在导杆调整到对应角度后快速固定，避免绘图过程中出现偏移；配套的绘图头可适配不同粗细的绘图笔尖，能根据绘图需求更换，满足粗实线、细实线、虚线等不同线型的绘制要求；独立的小圆规组件可以完成常规直径的圆与圆弧绘制，配合导杆上的附加定位结构，还能完成大半径圆弧的绘制作业，覆盖手工绘图的绝大多数线型绘制需求。

　　设计思路上完全遵循手工绘图的实际操作逻辑，没有做脱离实际使用的夸张造型，所有部件的尺寸都参考了传统绘图工具的实际规格：滑动基座的宽度控制在40mm，刚好能卡在常规厚度的绘图板边缘，滑动时的阻尼经过调整，既不会因为过松导致绘图时移位，也不会因为过紧影响横向移动的流畅性；导杆的总长度设置为600mm，能覆盖A2幅面图纸的横向绘制范围，不需要中途调整基座位置就能完成整张图纸的长直线绘制；绘图头的握持位置做了轻微的弧度处理，贴合长时间绘图时的手部姿态，减少持续作业的疲劳感。

　　安装边界方面，整套工具不需要额外的固定打孔，滑动基座依靠自身的卡扣结构卡在绘图板侧边即可使用，适配厚度在15mm到25mm之间的常规绘图板，不需要对绘图板做额外改造；各功能部件之间的连接采用快拆结构，不需要额外工具就能完成绘图头、圆规组件的更换，日常收纳时可以将导杆拆分为两段，减少收纳占用的空间，拆分后最长部件长度不超过350mm，能放入常规的绘图工具包中携带。

　　从功能特性来看，整套工具的所有运动部件都做了间隙控制，导杆与基座之间的配合间隙控制在0.1mm以内，避免绘图时导杆晃动导致线条出现偏差；绘图头的笔尖定位点与导杆基准面的重合度经过校准，绘制直线时的偏移量不超过0.2mm，满足工程制图的线型精度要求；圆规组件的针尖与笔尖的同轴度也做了校准，绘制圆时不会出现圆心偏移、线条粗细不均的问题。在实际绘图作业中，使用者只需要将图纸固定在绘图板上，调整基座位置到对应绘图区域，锁紧导杆角度后就能快速绘制水平、垂直或者指定角度的直线，更换圆规组件后就能完成圆弧绘制，整套操作流程和传统手工绘图的作业习惯完全一致，不需要额外适应就能上手。

　　不同于现在全数字化的CAD绘图模式，这套工具还原的手工绘图作业逻辑，能让使用者理解图纸线型、尺寸标注、视图排布的底层逻辑，很多数字化绘图中的规范，本质上都是从手工绘图的作业习惯演变而来，通过这套工具的实际操作，能帮助从业者更深刻地理解工程制图的规范要求，而不是仅仅掌握软件的操作命令。在实训场景中，使用这套工具完成一套简单的零件图绘制，能让学生直观感受到不同线型的绘制要求、视图对齐的逻辑、尺寸标注的位置选择，这些感知是单纯的软件教学很难传递的。

　　整套工具的结构没有复杂的传动或者电子部件，所有部件都是纯机械结构，可靠性高，日常只需要定期清洁导杆与基座的滑动面，避免灰尘进入导致滑动卡顿，就能长期使用，不需要复杂的维护保养。各易损部件比如绘图笔尖、圆规针尖都采用通用规格，出现磨损后可以直接替换常规的绘图配件，不需要定制专用零件，使用成本很低。
