十字轴式双端连接万向传动结构

在各类需要变角度传递回转动力的工程场景中，这类万向传动结构是解决轴线不共线、工作中存在相对角位移的轴系传动问题的核心部件，不同于刚性联轴器只能传递同轴回转运动的特性，该结构可在两轴轴线存在夹角、甚至工作过程中夹角持续变化的工况下，稳定完成扭矩与回转运动的传递，广泛覆盖农业机械的行走系统、工业输送线的变向传动单元、小型工程机械的操作联动机构、机床附件的动力输入段等场景，比如在小型耕整机的动力输出到行走轮的传动路径上，受机架振动、地形起伏带来的轴系相对偏移影响，刚性连接会快速出现轴颈疲劳断裂、轴承抱死的问题，搭配该类万向结构即可抵消角度偏移带来的附加载荷，大幅提升传动系统的无故障运行时长。

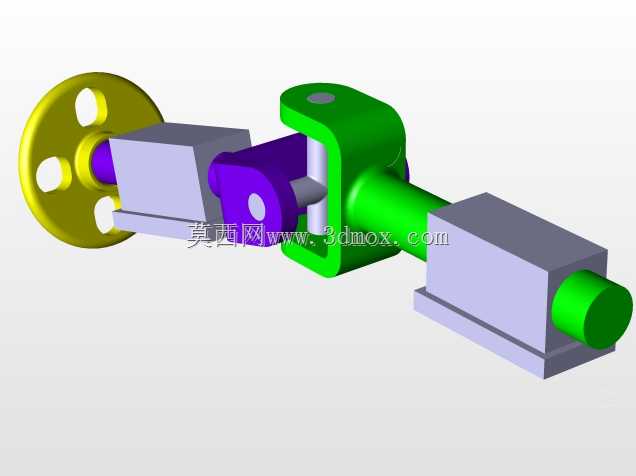

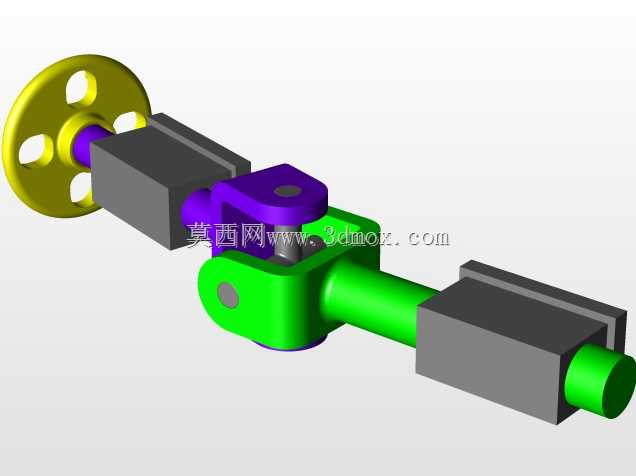

从功能实现逻辑来看，该结构采用十字轴式万向节的核心传动原理，中间十字销轴作为动力传递的核心铰接件，两端的叉形接头分别与主动轴、从动轴端的连接结构配合，可实现单节最大数十度的角向补偿量，区别于球笼式等速万向节，这类开式十字轴结构的承载冗余量更大，对多粉尘、少量润滑不及时的恶劣工况适应性更强，日常维护仅需定期向十字轴的油道内注入润滑脂即可，无需复杂的密封保养流程。两端的轴连接段采用方轴配合轴套的结构形式，方轴的截面设计可保证扭矩传递过程中无周向打滑，同时允许一定量的轴向窜动，适配安装过程中存在的轴向尺寸误差，也能抵消工作中热胀冷缩带来的轴系长度变化，端部的带孔轮盘结构可作为手动盘车的操作位，也可通过销钉连接额外的带轮、链轮等传动件，拓展动力输入输出的路径。

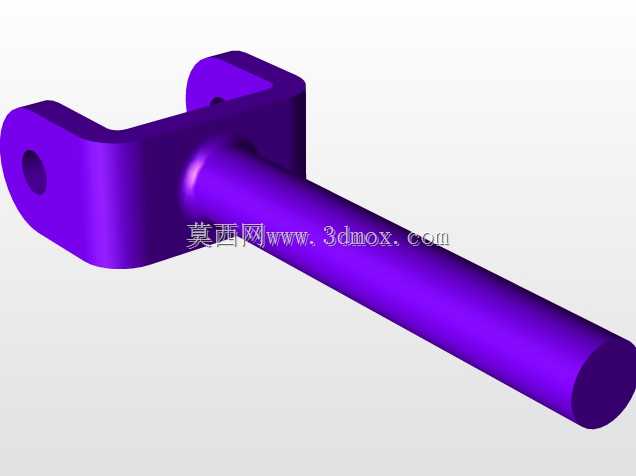

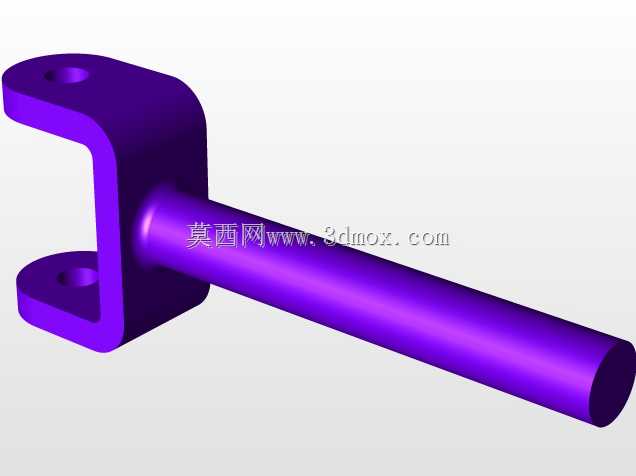

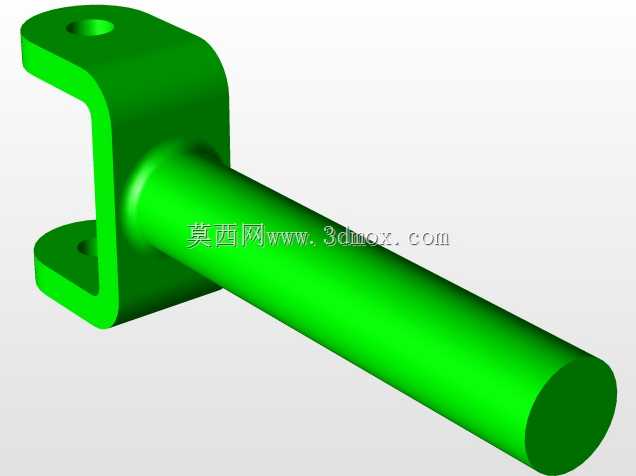

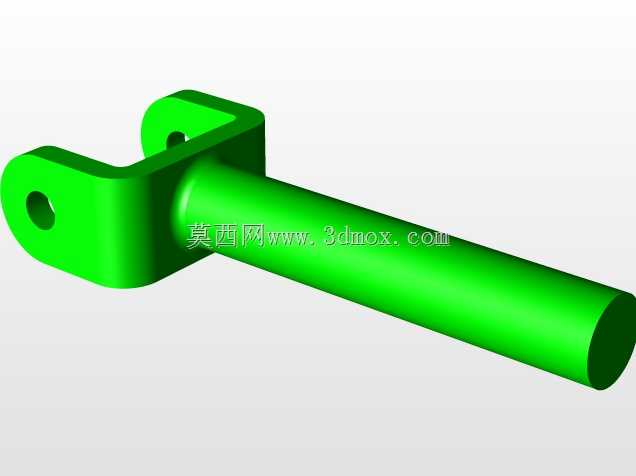

设计过程中首先要明确的是安装边界的约束条件，两端轴段的同轴度偏差允许范围、最大工作摆角、额定传递扭矩是三个核心输入参数，十字轴的轴颈直径直接决定整体结构的抗扭承载能力，轴颈与叉形接头的铰接处需预留轴承安装位，若采用滑动轴承配合则需控制配合间隙在0.02-0.05mm区间，间隙过大会导致传动回差过大，影响回转运动的传递精度，间隙过小则会在大角度传动时出现卡滞，加剧铰接面的磨损。叉形接头的叉臂厚度需根据扭矩计算结果做强度校核，避免在冲击载荷下出现叉臂变形甚至断裂的问题，中间连接的轴段长度需根据实际安装的两轴端间距确定，过长的轴段会带来临界转速下降的问题，高转速工况下需额外做动平衡校验，过短则会导致大摆角时两端叉形接头出现运动干涉，无法达到设计的最大摆角要求。

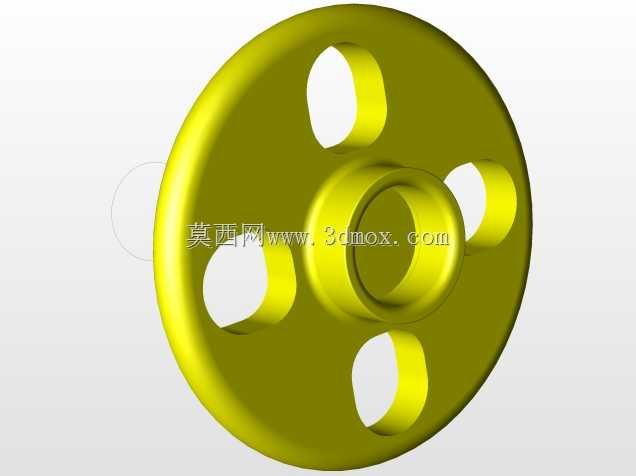

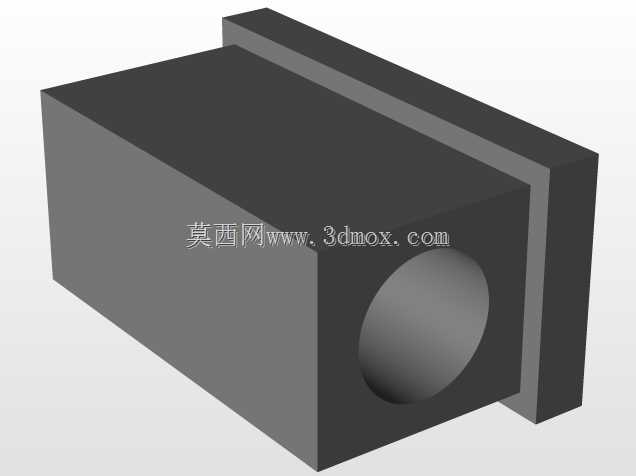

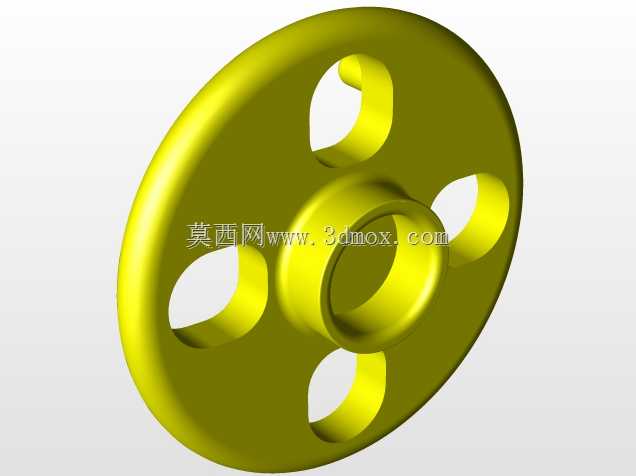

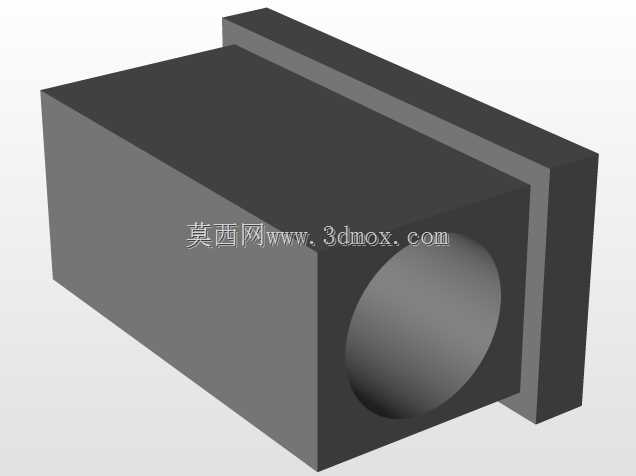

外形尺寸的匹配上，两端方轴的截面尺寸需与配套的轴套内孔尺寸保持过渡配合，保证装配时可顺利推入，同时无明显的周向晃动，端部轮盘的外径需大于轴套外径，方便手动操作时施力，轮盘上的开孔为减重设计，同时可作为穿入撬棍辅助盘车的受力点，降低设备检修时的盘车操作难度。铰接处的十字轴端面需做限位处理，避免工作过程中销轴轴向窜动脱出，通常采用卡簧或者端盖固定的方式，不额外占用过多径向安装空间。整体结构的外轮廓无尖锐棱角，所有棱边均做倒钝处理，避免装配和维护过程中出现划伤风险，各部件的材质选择上，叉形接头与轴段采用中碳钢调质处理，十字轴采用渗碳钢淬火处理，保证铰接面的表面硬度，提升耐磨性能，应对长期往复回转带来的接触磨损。

实际选型应用时，需先核算传动系统的峰值扭矩，预留1.5-2倍的安全系数，避免过载导致结构损坏，同时要确认工作过程中的最大摆角是否在该结构的允许范围内，若单节万向节无法满足大角度传动需求，可采用双节串联的布置方式，实现等速传动效果，抵消单节万向节传动时存在的转速波动问题。安装时需保证两端叉形接头的相位一致，否则会出现从动轴转速周期性波动，带来额外的振动与冲击，加速整个传动链上的轴承、齿轮等部件的疲劳损坏。日常巡检过程中需重点关注铰接处的温升与异响，若出现明显的晃动量则说明铰接处磨损量已超过允许阈值，需及时更换十字轴或者衬套，避免故障扩大影响整台设备的正常运行。
