可3D打印带防滑纹理塑料水瓶结构

日常场景里随处可见的瓶装饮用水容器，在做3D打印验证、小批量定制化生产时，往往需要兼顾打印成型可行性与实际握持使用的体验，这款带环向防滑纹理的瓶体结构，就是针对FDM与光固化两类常见3D打印工艺做了适配优化的设计。从实际使用场景来看，这类打印瓶既可以作为文创定制的个性化水具载体，也能在教学实训中作为曲面建模、铺面设计的实操案例，还能在产品打样阶段替代开模件做握持手感、容量匹配的前期验证，省去前期开模的反复调整成本。

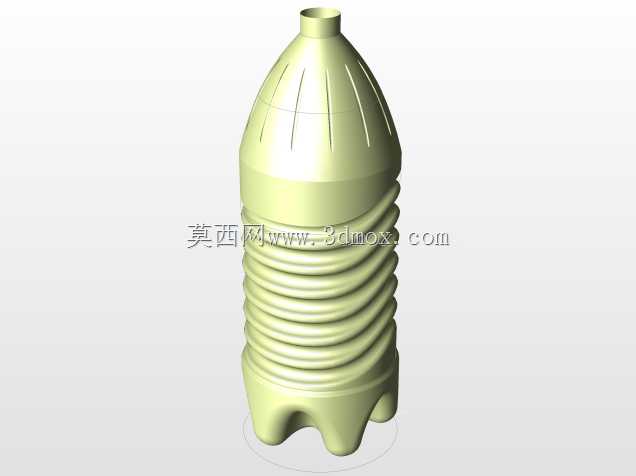

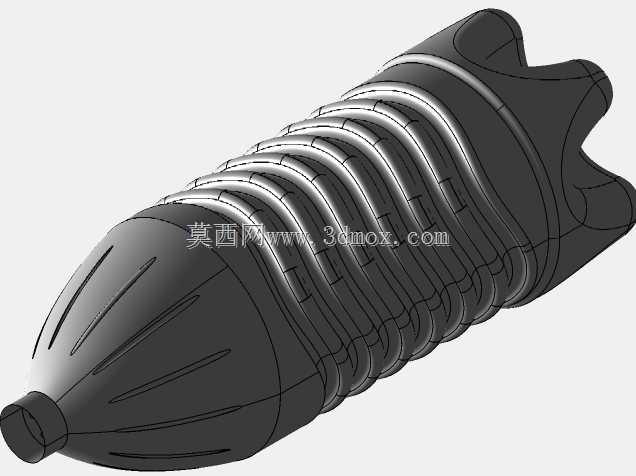

设计过程中首先考虑的是3D打印的成型边界，瓶身整体采用回转体基础结构，避免了大角度悬空结构带来的支撑残留问题，瓶身的环向凹凸纹理，一方面是模拟市售瓶装水的防滑握持结构，让打印完成的成品在手持时不会因为瓶身光滑出现滑脱，另一方面这些环向凸起也相当于在薄壁瓶身上增加了环形加强筋，哪怕采用0.8mm的薄壁打印参数，瓶身也不会因为轻微挤压出现过度形变，提升了成品的结构强度。瓶底的花瓣式凹陷结构，是参考了量产PET水瓶的底部设计，既能够让瓶体放置在平面上时保持稳定，不会因为底部收缩出现放置歪斜，同时凹陷结构也预留了打印时的底部收缩余量，避免打印完成后底部翘曲导致的放置不平问题。瓶口部分采用了标准的小口径直筒结构，没有做复杂的螺纹设计，一方面是降低小尺寸螺纹的打印难度，避免螺纹牙型打印缺损导致的配合失效，另一方面如果需要做密封配合，也可以直接适配市售的通用瓶盖，不需要额外做配合件的定制设计。

从尺寸边界来看，瓶身整体高度控制在常见手持握持的舒适区间，最大直径处在瓶身中部，符合成年人手掌握持的围度范围，瓶身的纹理深度控制在1mm以内，既能够保证防滑的触感，又不会因为纹理过深导致打印时出现层间错位的问题。瓶壁的厚度设计参考了3D打印的最小成型壁厚，针对不同打印材料做了参数适配，如果采用PLA材料打印，0.6mm的壁厚就能够满足日常手持的强度需求，如果采用韧性更好的PETG材料，壁厚可以进一步降低到0.4mm，减少打印材料的消耗。在铺面设计上，整个瓶身的曲面都做了连续G2曲率过渡，没有出现曲率突变的折角，既能够保证打印完成后瓶身的外观流畅度，也避免了曲面突变位置在打印时出现的层纹堆积、台阶感过重的问题。

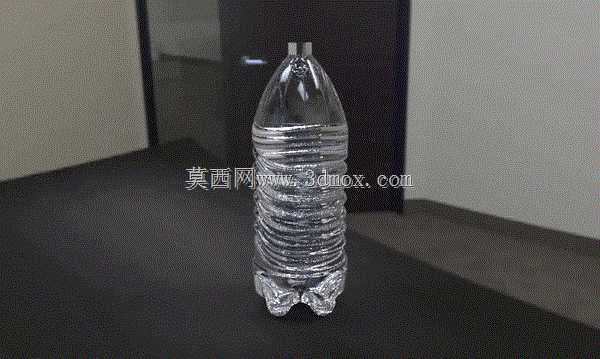

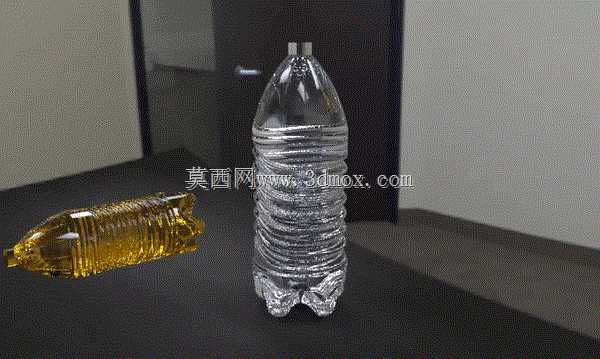

实际打印验证过程中，这个瓶体结构可以采用竖直摆放的方式直接打印，不需要在瓶身外部添加额外支撑，仅在瓶口内侧的微小凹陷位置添加少量易拆除的内置支撑即可，打印完成后去除支撑的工作量极小，表面处理只需要简单打磨层纹就可以获得比较光滑的外观效果。如果是用作透明材料打印，连续的曲面结构也能够更好地展现透明材料的透光效果，不会因为曲率突变出现光线折射不均的问题。在功能适配方面，瓶身内部做了光滑的内壁过渡，没有多余的凸起或凹陷结构，方便打印完成后做内壁的密封处理，如果需要用作盛装液体的容器，只需要在内壁喷涂透明密封涂层，就可以满足常温液体的盛装需求，不会出现渗漏问题。

不同于常规的曲面建模案例，这个瓶体结构在设计时就充分考虑了3D打印的全流程工艺要求，从摆放角度、支撑需求、壁厚控制到后处理难度都做了针对性优化，既能够满足建模教学中曲面铺面的练习需求，也能够直接打印出具备实用功能的成品，在小批量定制、产品原型验证、教学实训等场景下都有比较高的适配性。针对不同的打印设备成型尺寸，这个模型也可以等比例缩放调整，缩放过程中不会出现曲面破损、结构失效的问题，缩放后只需要对应调整壁厚参数，就可以适配不同尺寸的打印需求，比如缩小比例后可以做成装饰性的迷你瓶摆件，放大比例后可以做成大容量的储物容器，结构本身的适配性比较灵活。
