MPR121电容式触摸键盘结构设计

这款电容式触摸输入组件，核心适配MPR121电容触摸传感芯片，在工业人机交互终端、小型嵌入式控制设备、实验室简易操作面板场景中应用广泛，相比传统机械按键结构，它没有物理触点磨损问题，能在多尘、轻度油污的常规工业环境下保持稳定的输入响应，不会出现机械按键长期按压后的弹片疲劳、触点氧化失效问题。

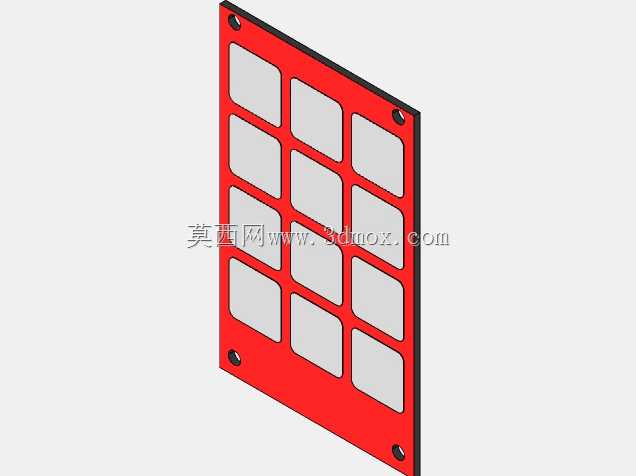

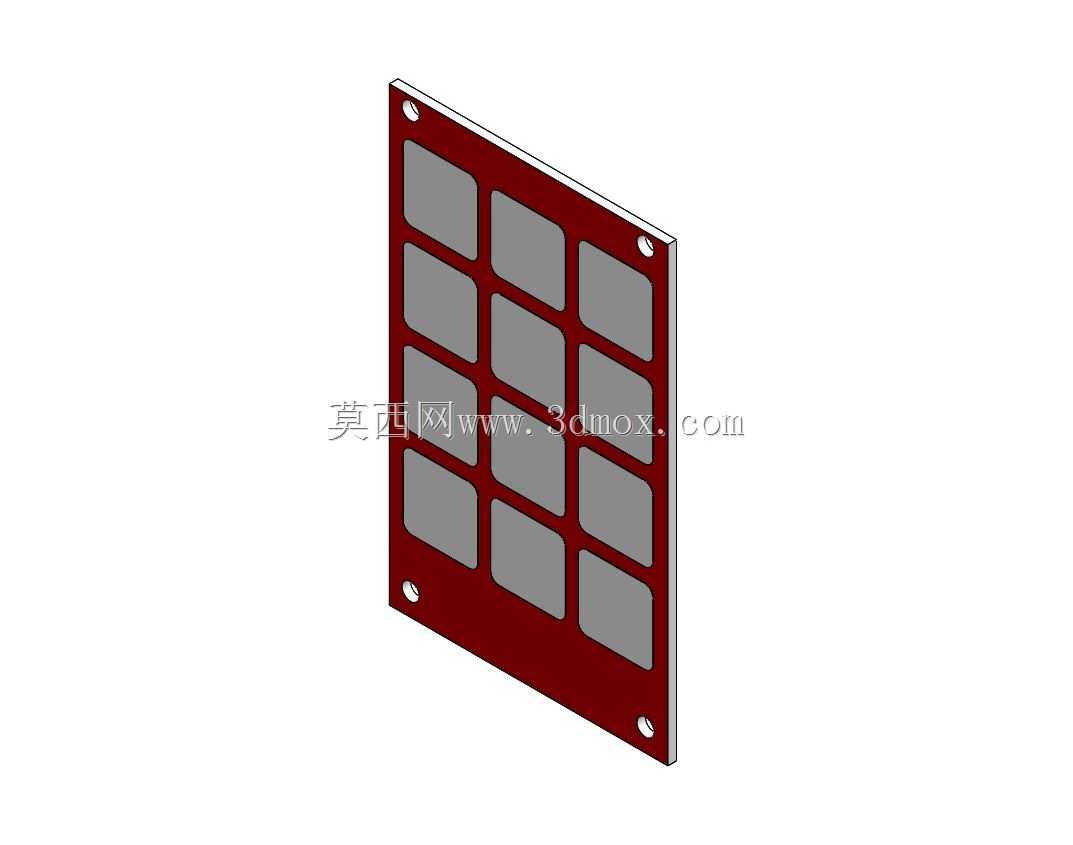

从结构设计逻辑来看，整个组件采用板载一体化布局，基底为标准FR-4环氧玻纤基板，基板边缘预留四个对称的沉头安装孔，孔位公差控制在±0.05mm范围内，适配M2规格的沉头螺丝固定，安装时可直接贴合设备前面板的内侧定位柱，不需要额外设计浮动支撑结构，安装间隙控制在0.1mm以内，避免基板翘曲导致的触摸灵敏度偏差。基板正面的触摸感应区域采用矩阵式排布，一共12个独立感应焊盘，按4行3列的阵列均匀分布，每个感应焊盘的尺寸一致，相邻焊盘的中心距保持12mm，这个间距是经过反复验证的，既可以避免相邻按键的电容串扰，又能适配成年人手指指腹的触控面积，减少误触概率。焊盘表面覆盖的红色阻焊层厚度控制在0.02mm，阻焊层上方不需要额外粘贴触摸面板时，也能直接实现触控响应，如果设备需要做IP65级的面板防护，只需要在基板外侧贴合厚度不超过1mm的亚克力或者钢化玻璃面板，不需要调整传感芯片的阈值参数，就能保持稳定的触控识别效果。

在实际设备集成过程中，这个组件的接线端布置在基板的侧边，采用标准2.54mm间距的排针接口，直接对接主控板的I2C通讯引脚，不需要额外设计信号调理电路，MPR121芯片内置的电容检测电路会自动完成环境电容的校准，当环境温湿度变化导致基板寄生电容偏移时，芯片会自动调整检测阈值，不会出现按键失灵或者误触发的问题。整个组件的外形轮廓为规则矩形，厚度仅1.6mm，也就是标准双面板的基材厚度，在设备内部安装时，占用的纵深空间极小，适合用在薄型化的手持操作终端、桌面式小型控制盒这类对安装空间有严格限制的设备里。

设计过程中特意将四个安装孔布置在基板的四个角位，距离基板边缘的距离为3mm，安装时螺丝锁紧的应力不会传导到中间的感应焊盘区域，避免因为基板形变导致的焊盘电容值异常。每个感应焊盘的走线都做了包地处理，走线宽度统一为0.2mm，相邻走线之间的地线屏蔽可以有效降低工业现场的电磁干扰对触摸信号的影响，即使在周边有变频器、伺服电机这类强电磁干扰源的设备柜内安装，也能保持稳定的触控性能。另外，基板上没有布置过高的元器件，所有阻容元件和传感芯片都采用贴片封装，最高元件高度不超过1.2mm，安装时不会和前面板发生干涉，也不需要在面板上开设避让槽，能大幅简化前面板的加工工序，降低整机组装的成本。

从实际使用的角度看，这种电容触摸键盘的使用寿命远高于传统机械按键，因为没有物理动作部件，理论按压寿命不受机械结构限制，只需要保证基板表面的清洁，就能长期稳定工作。在一些需要频繁操作的设备面板上，比如小型点胶机的操作面板、恒温恒湿箱的参数设置面板，用这种触摸组件替代机械按键，能大幅降低后期的维护频次，减少因为按键损坏导致的设备停机时间。设计时也考虑了不同用户的触控习惯，每个感应焊盘的触发阈值设置在一个合理区间，既不会因为轻触没反应，也不会因为手指靠近就误触发，戴薄型劳保手套操作时也能正常识别，适配工业场景的操作需求。
