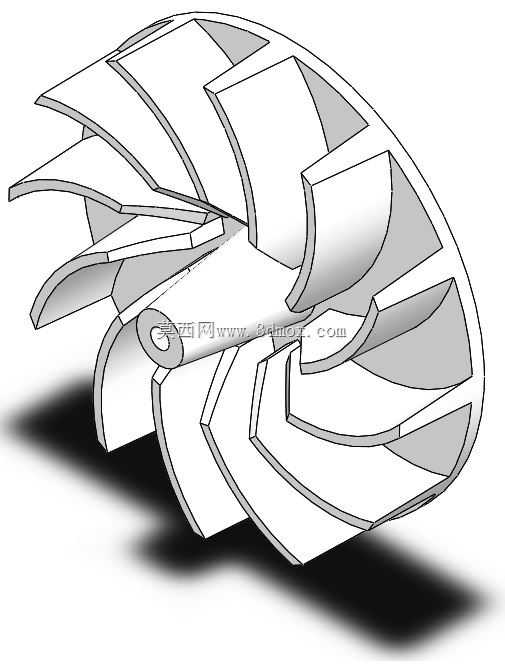

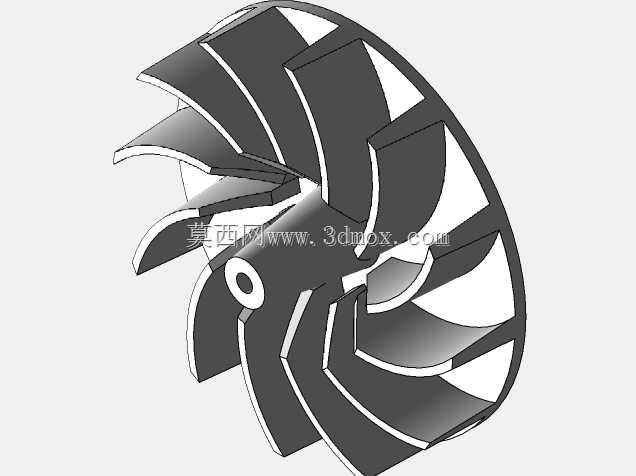

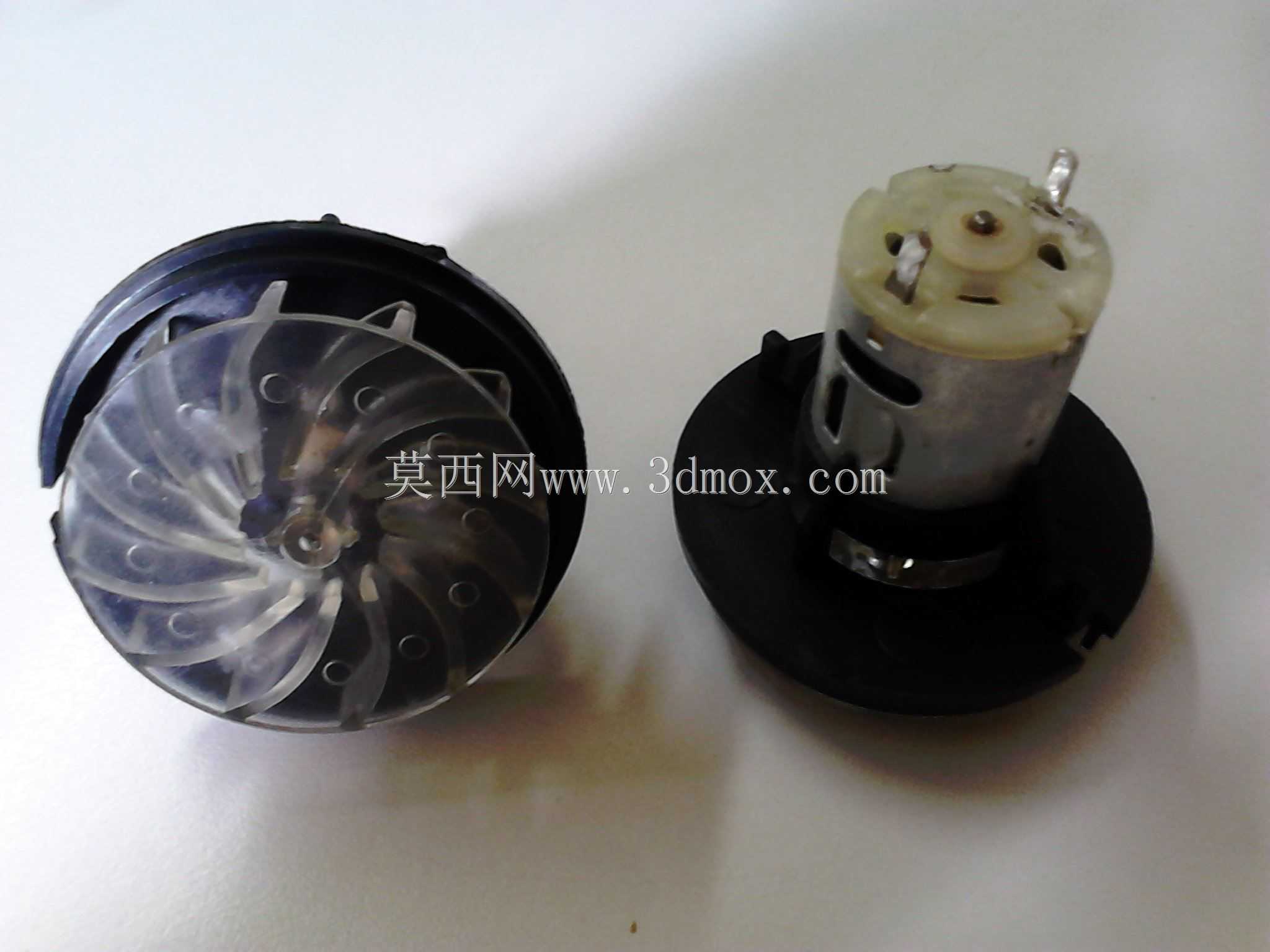

HK-509吹风机离心式塑料叶轮结构

该叶轮为手持吹风设备的核心动部件，适配小型高速离心式吹风机工况，主要作用是在电机驱动下高速旋转，通过叶片的曲面导向作用，将轴向进风转化为径向高速出风，为设备提供持续的高压气流输出，可覆盖家用吹尘、小型设备清灰、局部送风降温等日常使用场景，也可适配小型工业工位的定点吹屑作业需求。从结构设计来看，该叶轮采用后向式曲面叶片布局，叶片沿轮毂周向均匀排布，每片叶片的型线经过弧度优化，进风侧做了平滑导角处理，能够减少气流进入叶道时的紊流损失，降低叶轮旋转过程中的气动噪音，同时提升气流的导出效率。叶片与轮毂、轮盖的连接位置做了圆弧过渡处理，避免应力集中，适配塑料材质的成型特性，减少注塑生产过程中的缩痕、缺料等缺陷，同时提升部件整体的抗疲劳强度，应对高速旋转下的离心载荷。设计过程中优先考虑了塑料材质的成型工艺性，整体结构采用一体化注塑成型方案，无需额外的拼接装配工序，轮毂中心设置了与电机输出轴匹配的安装孔位，孔位周边做了加厚凸台处理，提升轴孔配合位置的结构强度，避免长期旋转过程中出现轴孔磨损、开裂的问题。安装边界方面，叶轮的轴向总厚度控制在适配小型手持吹风机机身腔体的尺寸范围内，轮盖的外圆直径与机身内的风腔内壁预留合理的安全间隙，既避免旋转过程中出现剐蹭，又能减少叶道与腔壁之间的气流回流损失，提升风机整体效率。轮毂的轴向定位台阶尺寸与电机端的安装基准匹配，装配时可直接抵靠电机端盖的定位面，保证叶轮的安装同轴度，降低高速旋转时的动不平衡量。从实际使用工况出发，该叶轮的叶片厚度经过反复校核，在保证结构强度的前提下尽可能做薄处理，降低叶轮自身的转动惯量，减少电机启动时的负载冲击，同时降低整机的重量，提升手持使用的握持手感。叶片的出口角度经过气动计算优化，能够在额定转速下输出符合设计要求的风速与风压，兼顾风量与风压的平衡，避免出现风量足但风压不够导致吹不动较重杂物，或是风压够但风量小导致覆盖范围不足的问题。轮盖的弧形曲面与叶片的出口端平滑衔接，能够将叶片甩出的气流平稳导入风腔的出风流道，减少气流在轮盖边缘的涡流损耗，同时降低气流脉动带来的振动，提升设备运行的平稳性。针对塑料材质的蠕变特性，设计时在叶片与轮毂的连接位置增设了微小的加强筋结构，筋条高度不超过叶片高度的三分之一，既不会对气流流道造成明显的阻挡，又能提升叶片根部的抗弯折能力，应对长期高速旋转下的离心力作用，避免叶片出现长期使用后的形变偏移。轴孔内部可根据需求加装金属嵌件，进一步提升与电机轴的配合强度，适配更高转速的使用需求，若采用纯塑料轴孔，则在孔壁设计周向防滑纹路，与电机轴的滚花位置配合，避免旋转过程中出现叶轮打滑空转的问题。该叶轮的整体结构无复杂倒扣，注塑模具可采用简单的分型结构即可完成成型，生产效率高，成型后仅需去除少量浇口废料即可进行动平衡校正，适合批量规模化生产，能够有效控制零部件的制造成本，适配民用小家电类产品的成本控制需求。在实际装配过程中，叶轮与电机轴的配合采用过渡配合公差，既保证装配时的便捷性，无需过大的压装力即可完成安装，又能保证运行过程中不会出现松脱，配合轴向的锁紧卡簧即可完成叶轮的轴向固定，装配工序简单，适合流水线批量组装作业。
