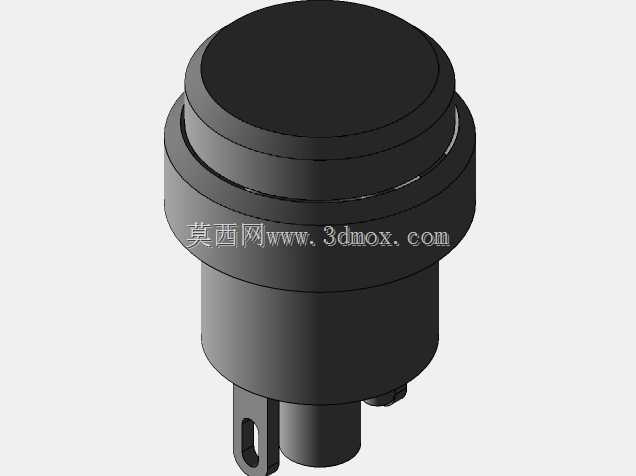

带引脚圆形轻触式电子按键结构

这类带引脚的圆形按键，是电子控制回路里最常见的输入触发元件，日常能在小家电控制板、工控操作面板、消费类电子手持设备、车载辅助控制模块里见到它的身影，核心作用是通过人工按压动作，实现回路的通断切换，给控制单元传递明确的人工操作指令。从实际使用场景来看，它不需要承担大电流的通断任务，大多是接在控制信号回路里，配合主控芯片的IO口做信号采集，按压时触发信号电平跳变，松开后依靠内部弹性结构自动复位，单次触发的行程很短，操作反馈清晰，适合需要频繁点动输入的操作场景。

设计这类按键结构的时候，首先要考虑的是按压操作的手感一致性，顶部的圆形按压帽做了微弧的凸起造型，边缘做了圆滑过渡，手指按压的时候不会有硌手的棱角，帽体的直径适配成年人指腹的接触范围，单次按压的接触面积足够，不会因为按压位置偏移出现触发失效的问题。外壳采用绝缘耐磨的硬质材质，能够隔绝内部导电结构与外部安装面板的接触，避免出现信号短路的问题，外壳上的多层阶梯结构，是专门适配面板开孔安装的设计，安装时可以直接卡入对应尺寸的面板开孔，不需要额外的固定紧固件，装配效率很高，阶梯的限位台阶能够精准控制按键伸出面板的高度，避免安装后出现按键歪斜、高低不平的问题。

引脚部分采用直插式的硬金属引脚，一共四根引脚对称分布在按键底座的四周，既可以在焊接到PCB板的时候提供足够的固定强度，避免长期按压后引脚脱焊，也能通过对称的引脚布局，在PCB布线的时候灵活选择走线方向，降低布线难度。内部的弹性接触结构做了密封防护处理，能够阻挡日常使用中的灰尘、少量飞溅液体进入接触腔体，避免长期使用后出现接触不良、触发失灵的问题，接触件采用导电性能稳定的金属材质，每次按压的接触电阻波动极小，不会给信号采集带来误判的可能。

从安装边界来看，这类按键的底座直径、引脚间距都适配常规的PCB板孔位设计，引脚伸出底座的长度刚好满足波峰焊或者手工焊接的吃锡需求，不会因为引脚过长导致焊接后多余的引脚触碰其他元件造成短路，也不会因为引脚过短导致焊接强度不足。按键的整体高度在安装后，按压帽顶端距离PCB板的高度适配常规的面板厚度，面板与按键帽之间预留了足够的按压行程空间，按压到底的时候不会出现帽体磕碰面板的情况，复位弹簧的弹力经过调校，按压力度在适合日常操作的区间，既不会因为力度太轻导致误触发，也不会因为力度太大造成长时间操作的手指疲劳。

在实际选型应用的时候，这类按键可以直接焊接在PCB板上，配合面板的开孔完成装配，不需要额外设计复杂的固定结构，自身的结构已经集成了按压触发、自动复位、安装固定的全部功能，能够大幅简化控制面板的结构设计复杂度，降低整体的装配成本。它的接触寿命能够满足常规民用、工控设备的使用频次要求，在额定的信号电流下长期使用，不会出现接触件氧化、弹性失效的问题，结构上没有易损的额外部件，长期使用的稳定性表现优异。
