嵌入式电控碗柜锁具结构设计方案

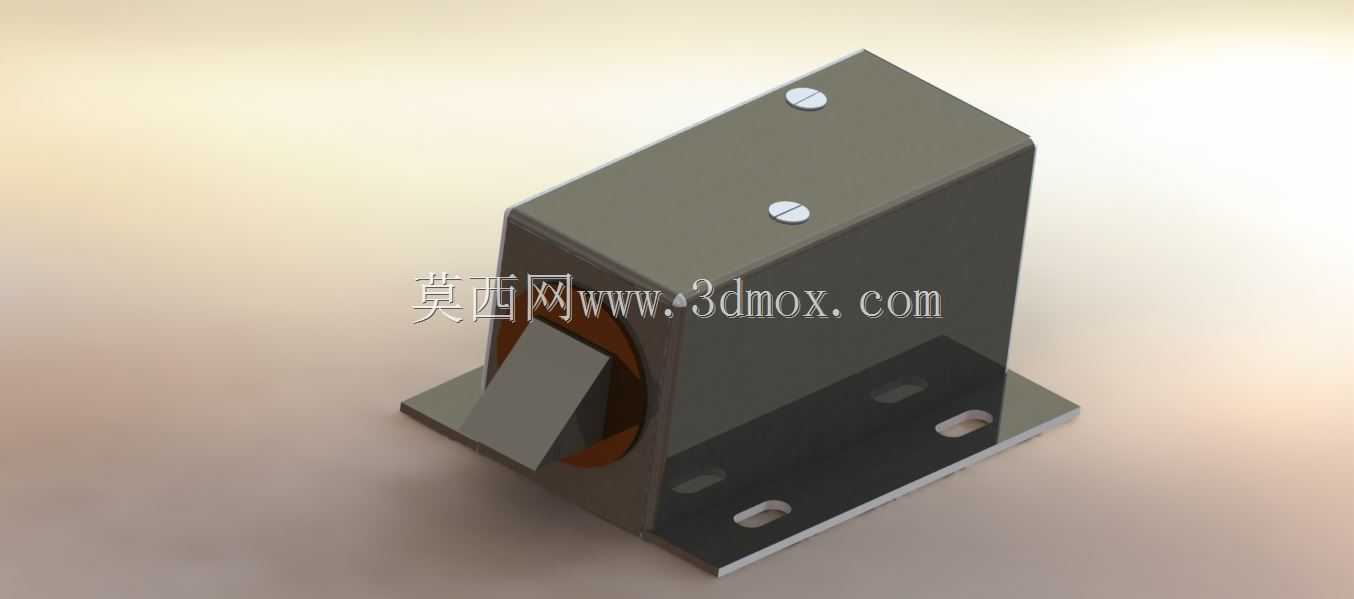

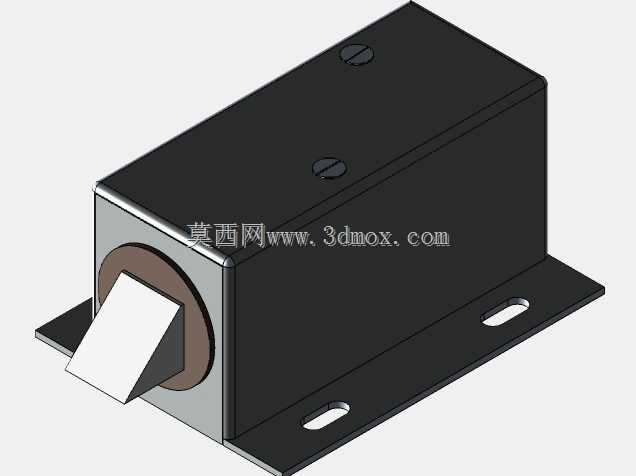

这类电控碗柜锁多应用在商用餐饮后厨的不锈钢储物柜、智能取餐柜、单位食堂餐具收纳柜场景中，替代传统的机械弹子锁，适配集中管控的门禁权限系统，无需人员逐把配备机械钥匙，管理员可通过后台统一分配开锁权限，也能搭配感应模块实现刷卡、指令触发式开锁，解决传统机械锁钥匙易丢失、权限无法批量调整的痛点。从结构设计来看，这款锁采用盒式集成主体，锁舌为斜舌式伸缩结构，锁体外壳采用弯折钣金成型，表面做哑光喷塑处理，适配后厨多油烟、高湿度的使用环境，避免长期接触水汽出现锈蚀卡滞的问题。锁体顶部预留两个沉头螺丝安装位，用于锁体自身的壳体拼接固定，底部延伸出带两个长圆孔的安装法兰，长圆孔的设计可以抵消安装孔位的加工误差，安装时不需要严格对齐孔位，可在一定范围内调整锁体的前后位置，保证锁舌和柜门框的锁扣位置精准对位，不会出现锁舌伸出门框卡滞、或者对位偏差无法完全锁止的问题。设计时优先考虑了锁体的安装边界，整体主体为方正盒体结构，不需要在柜门内部开凿复杂的异形安装槽，只需要开出对应锁舌伸出的方形过孔，将底部法兰贴合柜门内侧的钣金面，用自攻螺丝穿过法兰的长圆孔即可完成固定，安装工序简单，适配市面上多数厚度在0.8-1.5mm的不锈钢柜门、冷轧钢柜门，不需要额外加装转接配件。锁舌部分做了圆弧导角处理，关门时即使柜门和门框存在少量对位偏差，锁舌接触到门框锁扣时也能顺着导角斜面自动回缩，待柜门完全闭合后自动弹出锁止，不需要用户手动对位推压，日常使用容错率更高。锁体内部集成了电磁驱动组件，通电时驱动机构带动锁舌回缩完成开锁动作，断电时锁舌自动弹出保持锁止状态，属于常闭型锁具，即使遇到线路断电的情况，也能保持柜门锁止，避免餐具、存放物品丢失，符合安防锁具的失效安全设计要求。在实际选型适配时，需要注意锁体的纵深尺寸，这款锁的主体纵深较短，不会占用柜门内侧过多的储物空间，即使是内部深度较浅的壁挂式碗柜，也不会出现锁体抵触柜内搁板的问题。锁体侧面的锁舌伸出孔位做了翻边处理，既可以增强壳体局部的结构强度，避免长期开关门撞击导致孔位变形，也能减少锁舌伸缩时和壳体的摩擦阻力，让开锁、锁止动作更顺畅，长期使用也不会出现锁舌晃动、旷量过大的问题。不同于外露式的挂锁、明装锁，这款锁为嵌入式安装结构，锁体整体隐藏在柜门内侧，外部仅能看到锁舌和门框的接触部分，没有外露的螺丝或者拆卸结构，防撬性能更好，非授权人员无法从外部拆卸锁体，适合存放公共餐具、收费餐食的柜体使用。设计过程中还考虑了日常维护的便捷性，锁体的上盖通过两颗螺丝固定，后期如果需要清理内部积攒的油烟灰尘、检查驱动组件状态，只需要拧下顶部的两颗螺丝即可拆开上盖，不需要将整个锁体从柜门上拆卸下来，维护操作不需要改动安装点位，不会破坏柜门的安装密封性。锁舌采用金属板材冲压成型，厚度足够承受日常开关门的撞击力，即使频繁开关柜门，也不会出现锁舌变形、断裂的问题，使用寿命满足商用场景高频使用的要求。
