Eletroválvula Emicol 18型进水电磁阀结构设计

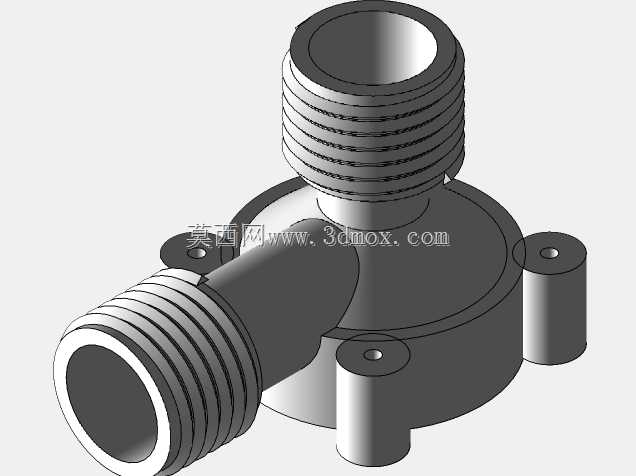

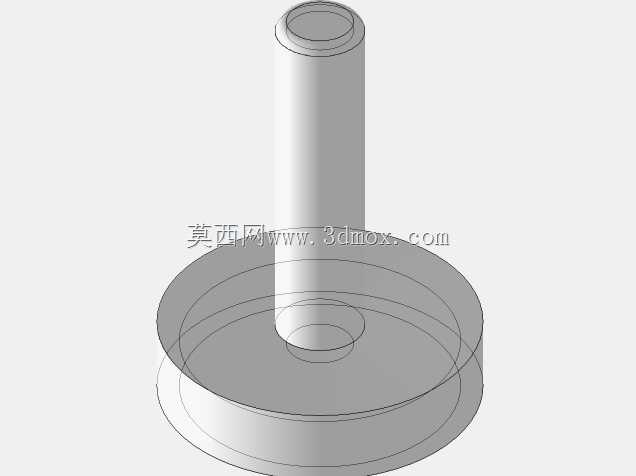

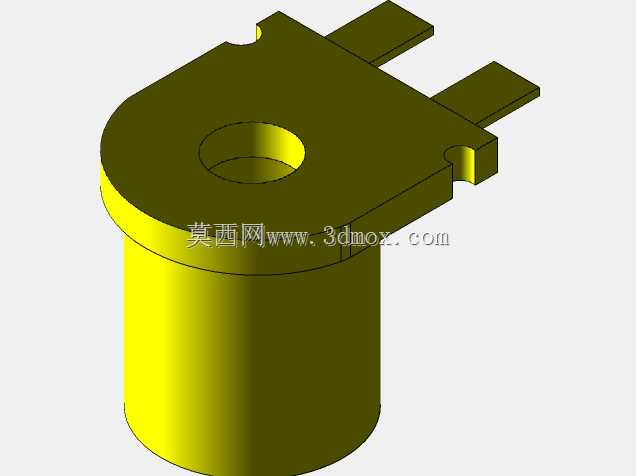

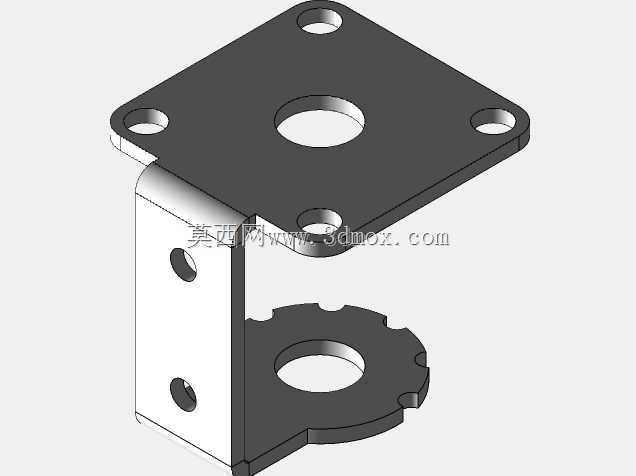

这款进水类电磁阀的三维结构，是针对民用及商用给排水管路的通断控制需求完成的结构设计，日常在全自动洗衣机、商用制冰机、小型净水设备、智能卫浴供水回路中都能见到同结构产品的应用，核心作用是通过电信号控制管路内水流的通断，替代手动阀门实现供水回路的自动化控制，无需人工操作即可完成进水、停水的动作切换。从结构设计逻辑来看，整体采用直角式流道布局，进水端与出水端呈90°夹角布置，两个接口均采用外螺纹结构，适配常规家用供水系统的硬管或软管连接标准，安装时无需额外定制转接件，可直接对接现有供水支路。上部的白色阀体部分采用食品级工程塑料注塑成型，流道内壁做了光滑过渡处理，避免水流经过时产生紊流噪音，同时减少水垢在流道内壁的附着堆积，长期使用也不会出现流道通径缩小导致的进水流量不足问题。中部的金属压合结构是阀体承压的核心受力部件，将上部塑料流道部分与下部的电磁驱动组件做密封压合，密封面采用平面橡胶圈静密封结构，可承受常规供水系统0.1-1.0MPa的工作压力，不会出现阀体渗漏的问题。下部黄色部分为电磁线圈封装结构，线圈采用环氧树脂灌封处理，具备良好的防潮绝缘性能，适配潮湿的厨卫设备安装环境，避免长期高湿度环境下出现线圈绝缘失效短路的问题，线圈引出的两个插片式接线端子，可直接对接设备的控制电路输出端，接线时无需焊接，插装即可完成电气连接，大幅提升现场装配的效率。设计过程中重点考虑了安装边界的适配性，整体外形的径向尺寸控制在适配常规设备安装仓的预留空间范围内，轴向高度也匹配多数小型用水设备的阀组安装位尺寸，安装时仅需在设备面板或支架上预留对应螺纹过孔，通过螺母锁紧即可完成固定，不需要额外设计复杂的安装支架。从功能实现逻辑来看，线圈通电时产生电磁吸力，带动内部的密封阀芯抬起，流道导通水流即可通过；线圈断电时电磁吸力消失，阀芯在复位弹簧与进水侧水压的共同作用下压向密封阀座，切断流道停止供水，阀芯密封件采用耐水橡胶材质，长期反复启闭也不会出现密封面磨损导致的关闭不严漏水问题。流道通径的设计匹配常规家用供水的流量需求，全开状态下的水流量可满足多数小型用水设备的进水速度要求，不会出现供水不足导致的设备工作异常。在结构细节处理上，螺纹接口的根部做了加强筋结构，避免安装时拧接过紧导致塑料螺纹部分开裂，线圈外壳与阀体的结合处做了卡扣定位结构，压合装配时可快速定位，保证各部件的同轴度，避免装配偏差导致的阀芯卡滞、动作不顺畅问题。这类直角式电磁阀相比直通式结构，更适合安装空间局促、管路需要转向布置的场景，不需要额外加装90°弯头即可完成管路转向连接，减少管路接头数量也就降低了管路渗漏的风险点，在小型家电的供水回路设计中，这种结构的阀件应用占比极高。建模过程中对各部件的配合公差做了对应还原，比如阀芯与阀腔的滑动配合间隙、密封件的压缩量、线圈与磁轭的配合尺寸都按照实际量产产品的公差要求做了设定，可直接用于同类产品的结构参考、设备装配干涉校验，也可用于教学演示中电磁阀工作原理的结构展示，帮助设计人员直观理解这类常闭型进水电磁阀的内部构造与装配关系。
