工业管道集成式减压调压装置结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:324356
  • 工业管道集成式减压调压装置结构设计
  • 工业管道集成式减压调压装置结构设计

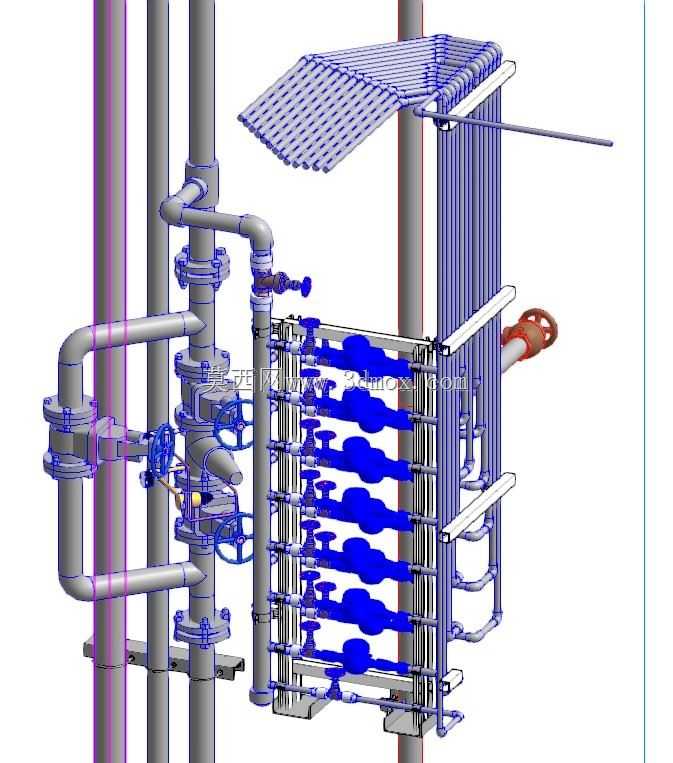

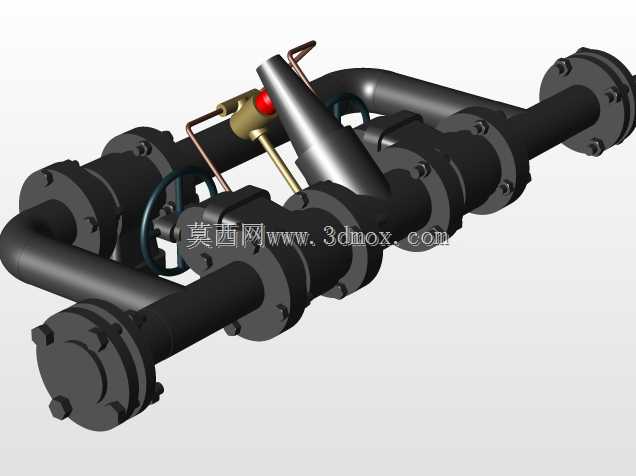

在化工流体输送、市政供水管网、工业动力气源分配这类需要稳定下游压力的工况里,单台减压阀往往需要搭配前后截断阀、旁通管路、压力检测支路才能形成完整可用的调压回路,零散采购阀件再现场拼配的方式,不仅会拉长现场安装周期,还容易因为管路排布不合理出现紊流、压损超标的问题,集成式阀组的设计思路就是把这些功能组件在出厂前完成整合,直接对接现场主管道即可投入使用。这套集成减压装置采用双主路并联的结构布局,两侧预留标准法兰对接界面,可直接匹配同公称通径的工业管道,安装时不需要额外加工过渡接头,只要保证法兰端面的平行度、螺栓对角均匀预紧就能完成密封对接,安装边界预留了足够的扳手操作空间,日常维护时不需要拆解周边管路就能完成阀芯检修、密封件更换的操作。装置的核心调压段采用锥面导流的结构设计,流体进入阀腔后会顺着锥面导向平缓改变流向,避免直角转弯带来的局部压损和流体冲蚀,延长阀体内腔的使用寿命。旁通支路搭配小通径手动截止阀,在主调压阀需要检修时,可以临时通过旁通回路维持管路导通,不会造成整条生产线的非计划停机。装置上集成的细径导压管直接连通阀前阀后腔体,不需要现场额外引压,能实时反馈上下游的压力差值,配合调压手轮可以精准设定下游的输出压力,手轮采用防滑轮辐结构,戴劳保手套操作时也不会出现打滑的问题。手轮侧方设置的红色指示件可以直观反馈当前阀芯的开度位置,巡检人员不需要外接检测仪表就能快速判断阀组的工作状态,排查是否存在开度异常的故障。整套阀组的管路排布遵循最短流道原则,各个功能阀件之间的连接段长度经过优化,既减少了整体的占地面积,也尽可能降低了流体在阀组内部的沿程压力损失。法兰连接面采用凸面密封结构,适配常用的石棉橡胶垫、金属缠绕垫等密封件,可满足不同压力等级、不同流体介质的密封需求。阀组底部预留的盲板结构可以作为排污口使用,定期打开就能排出管路内部积存的杂质、冷凝水,避免杂质卡涩调压阀芯造成压力失稳。从建模细节来看,所有螺栓、螺母的尺寸都匹配对应法兰的压力等级标准,手轮的转动范围做了机械限位,避免操作时过度旋紧造成阀芯密封面的损伤,导压管的弯折半径符合管路设计规范,不会出现弯折堵死的问题。这类集成阀组在实际选型时,需要提前核对现场管道的公称通径、设计压力、介质类型,确保阀组的额定参数覆盖工况的极值需求,安装时要注意阀体上标注的流体流向标识,不能反向安装,否则会出现调压失效、阀件损坏的问题。日常运维过程中,不需要频繁拆解阀体,只要定期观察压力指示值、检查法兰密封面是否存在渗漏,每隔一个运维周期通过排污口排出腔体积存杂质即可,相比零散组装的减压回路,这种集成结构的泄漏点更少,运维工作量能降低四成左右。在三维建模过程中,所有配合面都按照实际装配公差预留了间隙,法兰螺栓孔的位置度、阀件之间的同轴度都符合机械设计的相关标准,导出的模型可以直接用于管路布局的干涉检查、支吊架位置的受力计算,不需要设计人员再重新搭建阀组的装配模型,能大幅缩短工业管路系统的设计周期。
