符合DIN3/8标准的工业传动滚子链条

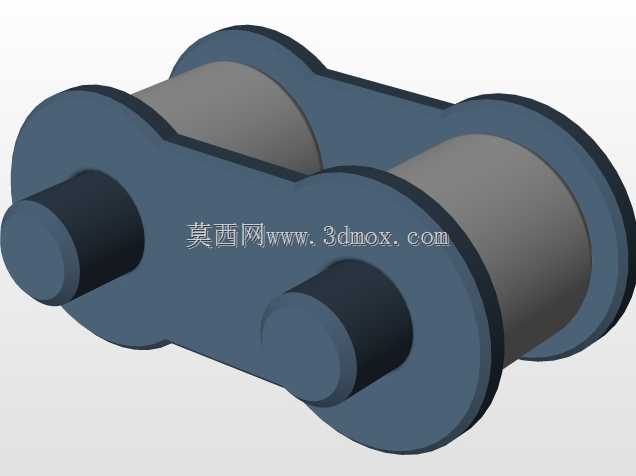

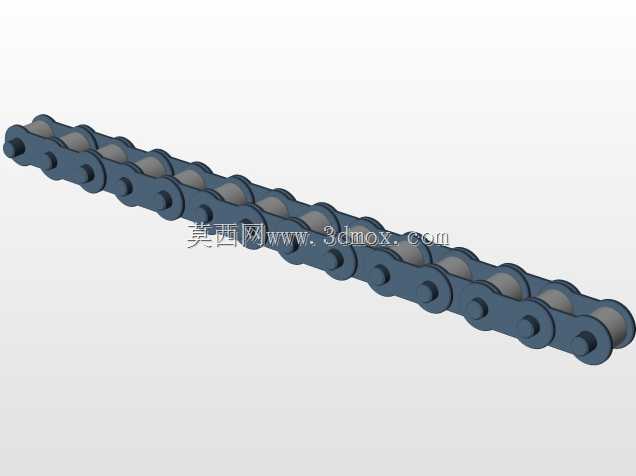

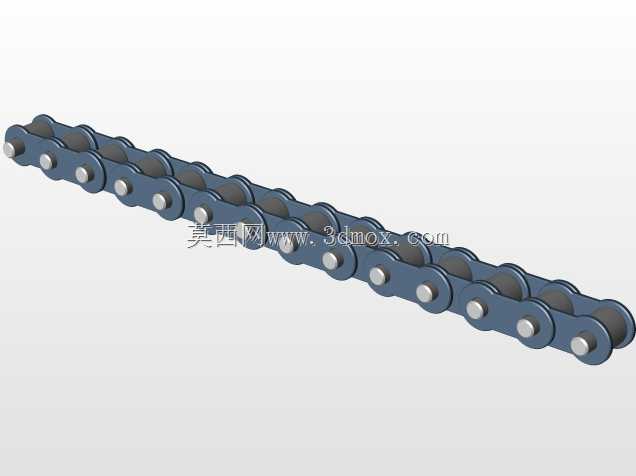

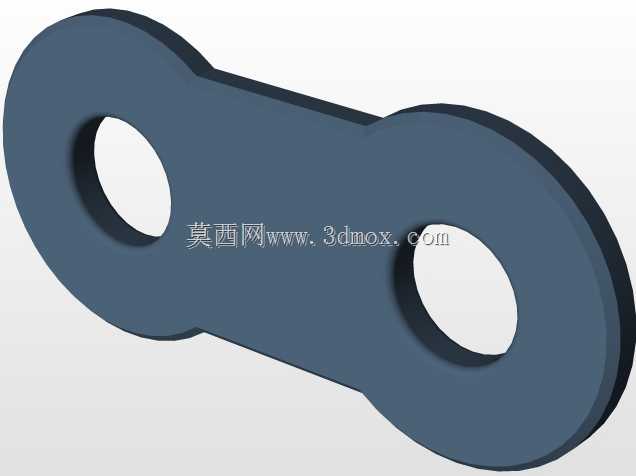

在各类工业传动场景中，链条作为核心的动力传递部件，其适配性与可靠性直接决定整套设备的运行稳定性，这款符合DIN3/8规格的传动滚子链，就是针对中小载荷动力传递、轻载输送场景开发的结构件。日常在轻工生产线、小型输送设备、机床辅机传动、农用小型机具的动力传递环节，这类节距的链条应用占比不低，相比带传动它不存在打滑丢转的问题，相比齿轮传动它对安装中心距的容错空间更大，不需要严格的密闭润滑腔体就能稳定工作，在多尘、有少量油污的车间环境里也能保持较长的维护周期。从结构设计逻辑来看，这款链条采用标准的外链板、内链板交替铰接结构，每个链节由外链片、内链片、销轴、套筒、滚子五个核心零件组成，滚子在套筒上可自由转动，和链轮啮合的时候能把滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量，延长整套传动副的使用寿命。设计过程中首先锁定了DIN标准规定的3/8英寸节距参数，所有链板的孔位同轴度、销轴的压装过盈量都按照标准传动链的公差要求设定，保证链节铰接处转动灵活无卡滞，同时不会出现轴向窜动掉片的问题。链板采用了等强度的腰形轮廓设计，在满足拉伸载荷要求的前提下尽可能减轻自身重量，降低传动过程中的惯性冲击，尤其是在频繁正反转的传动场景里，更小的链节惯性能减少启动、换向瞬间对驱动端的冲击载荷。从安装边界来看，这款链条的链节宽度、滚子外径都严格遵循对应DIN标准的尺寸要求，和同规格标准链轮啮合时不需要额外修配，安装时只需要保证两轴的平行度、链轮的共面度，调整好合适的张紧量——通常松边的垂度控制在中心距的1%到2%即可，过紧会加剧销轴和套筒的磨损，过松则容易在运行中出现跳齿、脱链的问题。在实际设备选型时，这类链条通常适配功率不大的驱动单元，传递的扭矩范围覆盖多数轻工输送、小型机具的需求，日常维护只需要定期在铰接位置加注润滑脂，及时清理链节缝隙里嵌入的碎屑、粉尘，就能保证长期稳定运行。不同于大节距的重载输送链，3/8规格的链条运行噪音更低，传动精度更有优势，在一些对运行平稳性有要求的小型自动化设备传动工位，比如包装线的进瓶输送、小型装配线的工件移载工位，这类链条搭配工程塑料附件还能实现工件的直接承托输送，不需要额外加装工装板。建模过程中还原了链节之间的铰接配合关系，每个零件的装配间隙都按照实际生产的公差带设定，既可以直接用于设备的整体装配干涉检查，也能用来做传动运动仿真，验证不同中心距、不同张紧度下的链条运行轨迹，提前规避实际装配中可能出现的链轮啮合干涉、链条抖动剐蹭周边结构的问题。需要注意的是，这类链条不适合在高速重载、有强腐蚀介质的场景中使用，如果应用在有腐蚀的环境，需要更换对应耐腐蚀材质的链板和销轴，或者加装全封闭的链条护罩隔绝腐蚀介质。在垂直传动的场景中使用时，还要适当增大张紧力，或者加装防脱导向结构，避免停机时链条因为自重下垂出现脱齿问题。
