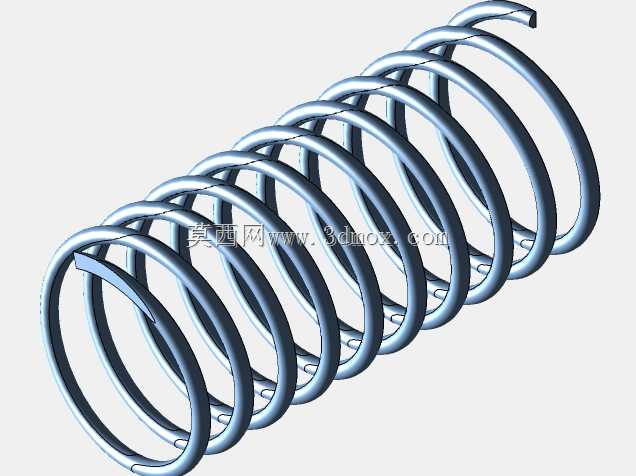

参数化可编辑圆柱螺旋压缩弹簧结构

　　在各类机械结构的弹性缓冲、复位储能场景中，圆柱螺旋压缩弹簧是应用覆盖度极高的基础零件，小到消费电子的按键复位结构，大到重型工程机械的悬架缓冲组、工业阀门的启闭复位机构、自动化产线的振动给料组件，都能见到这类零件的身影。做这类零件的参数化设计时，核心要先匹配实际安装空间的边界约束：首先要确认安装位的内孔导向直径或是外置导杆的外径，以此确定弹簧的中径参数，避免工作过程中出现卡滞、偏磨的问题；其次要结合安装位的轴向预留空间，确定弹簧的自由高度，同时要核算极限压缩状态下的并圈高度，预留足够的压缩行程余量，避免压并时出现塑性变形失效。

　　从功能特性来看，这类圆柱螺旋压缩弹簧依靠簧丝的弹性变形吸收轴向载荷，设计过程中需要根据实际工况的载荷需求匹配对应的簧丝直径、有效圈数：有效圈数直接决定弹簧的刚度系数，圈数越多刚度越低，相同载荷下的变形量越大，适合需要大行程缓冲的场景；圈数越少刚度越高，适合需要大承载、小变形的复位场景。设计时还要注意两端的支撑圈结构，通常两端会设置1到2.5圈的并紧磨平支撑圈，保证弹簧受压时端面受力均匀，不会出现侧向偏移，支撑圈的磨平角度需要控制在270度到330度之间，端面粗糙度要满足装配贴合要求，避免工作时出现异响、偏载断裂的问题。

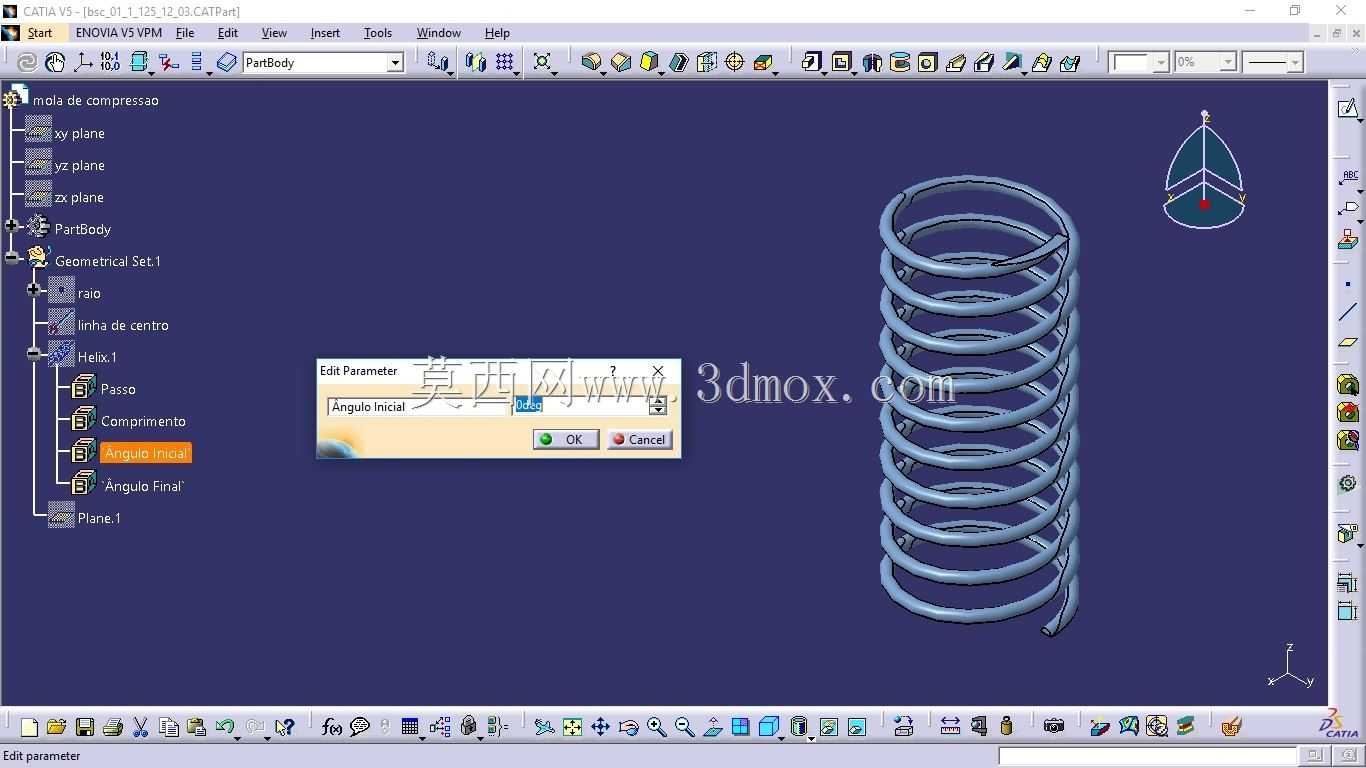

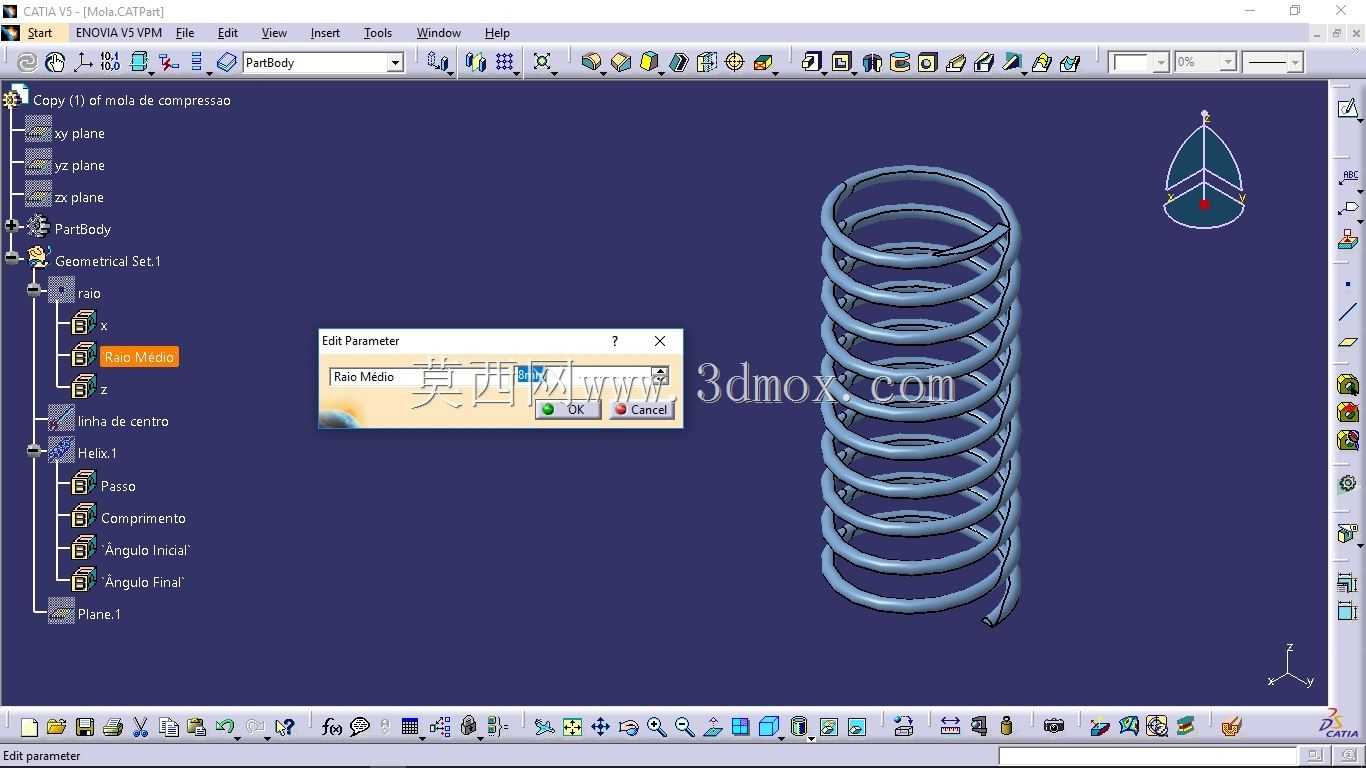

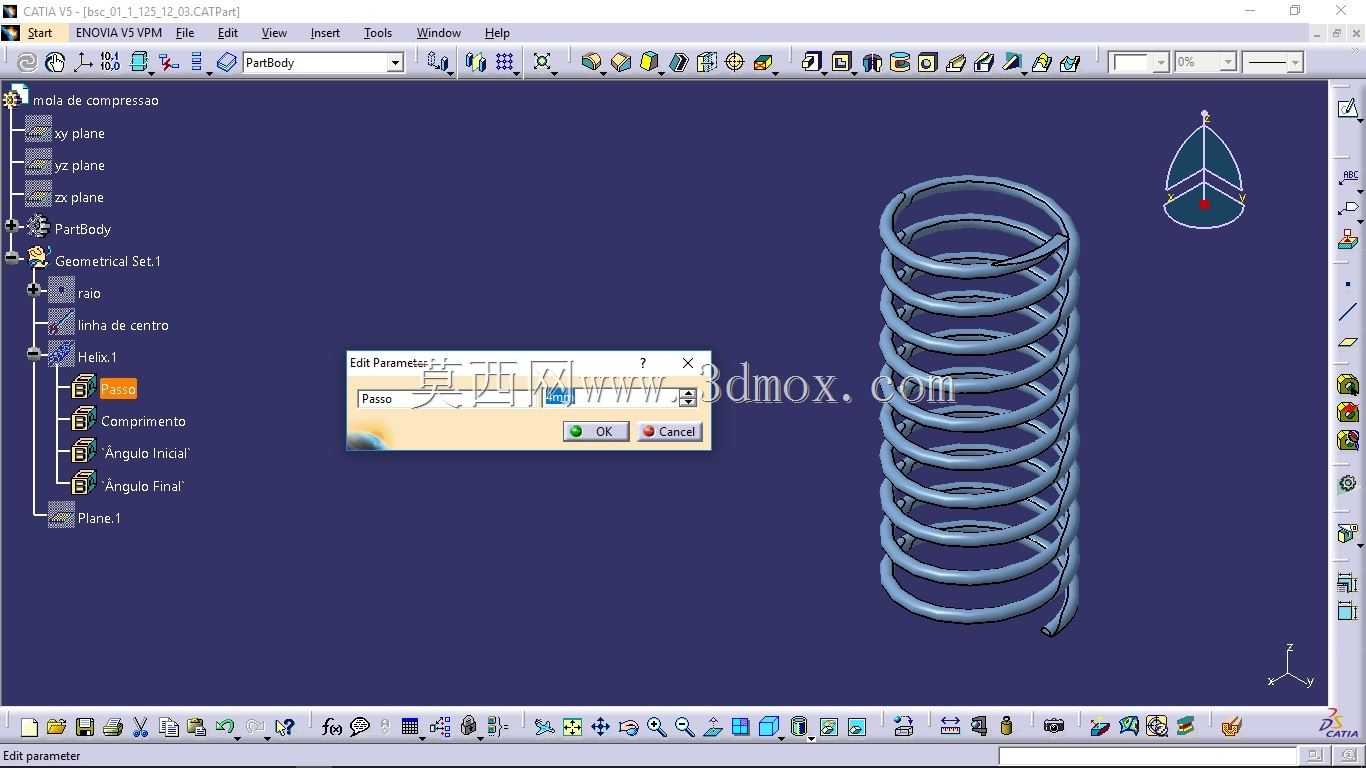

　　做参数化建模的时候，需要把簧丝直径、弹簧中径、自由高度、有效圈数、节距、支撑圈数这些核心参数设置为可驱动变量，调整参数时能直接生成对应规格的弹簧模型，不需要重复绘制螺旋线、扫描轮廓这些基础特征，能大幅提升不同项目中弹簧选型建模的效率。建模过程中要注意螺旋线的生成逻辑，支撑圈段的节距要逐步过渡到有效圈的工作节距，避免节距突变造成的应力集中，同时簧丝的扫描轮廓要和螺旋线保持垂直，保证生成的簧丝截面均匀，不会出现局部壁厚不均的问题，影响后续有限元分析的应力计算准确性。

　　实际选型应用时，还要结合工作环境的介质、温度条件匹配对应的簧丝材质，普通工况下选用碳素弹簧钢即可满足需求，腐蚀环境下需要选用不锈钢材质，高温工况则要选用耐热弹簧合金材料。安装时要保证弹簧的两端支撑面和受力方向垂直，尽量搭配导杆或者导向套使用，避免弹簧在压缩过程中出现失稳弯曲的情况，尤其是长径比超过4的弹簧，失稳风险会大幅提升，必须设置导向结构。日常设备维护中，要定期检查弹簧的端面磨损情况、簧丝表面是否存在裂纹、塑性变形的问题，如果发现弹簧自由高度出现明显衰减，说明已经出现疲劳失效，需要及时更换，避免影响整个机构的动作可靠性。
