轨道交通受电弓连杆传动机构结构设计

在轨道交通车辆的顶部受流系统中，受电弓是直接与接触网配合完成电能输送的核心执行部件，这套多连杆铰接结构的受电弓机构，核心作用是在车辆运行过程中维持弓头与接触网的稳定接触压力，将接触网的高压电能稳定传导至车辆车载电气系统，支撑车辆牵引、辅助供电等全系统的电能供给。不同于单臂直推式的简易受电弓结构，这套采用多组长短连杆配合的铰接机构，在升弓、降弓的动作过程中可以保证弓头始终保持近似水平的运行轨迹，避免弓头出现大幅偏摆导致的接触网刮擦、离线拉弧等故障，适配不同速度等级的轨道交通车辆运行需求。

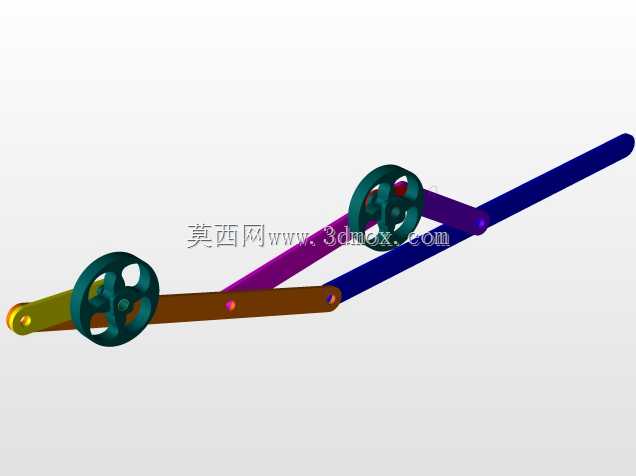

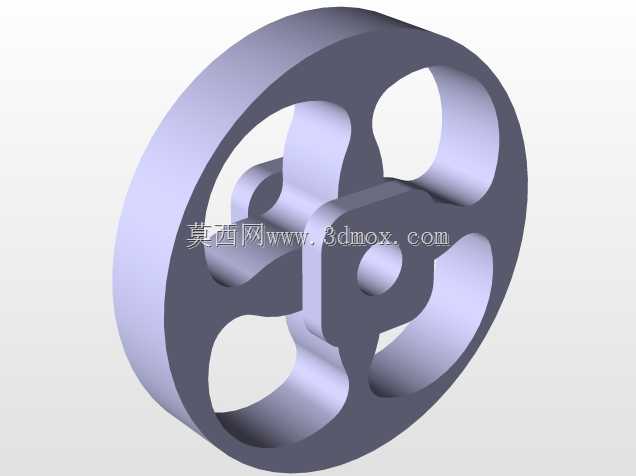

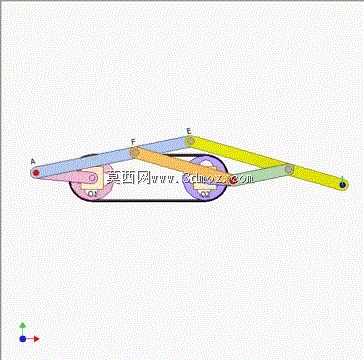

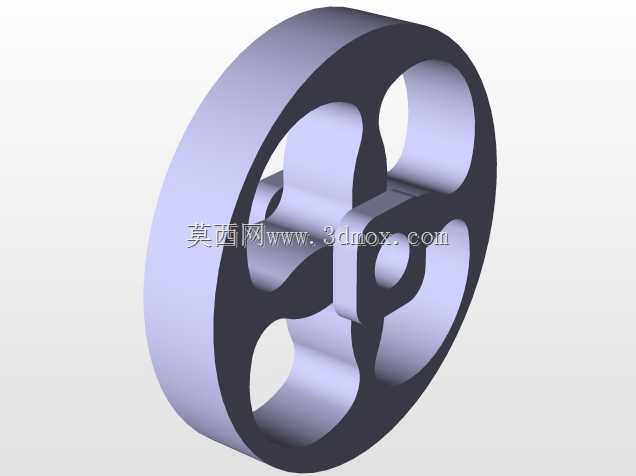

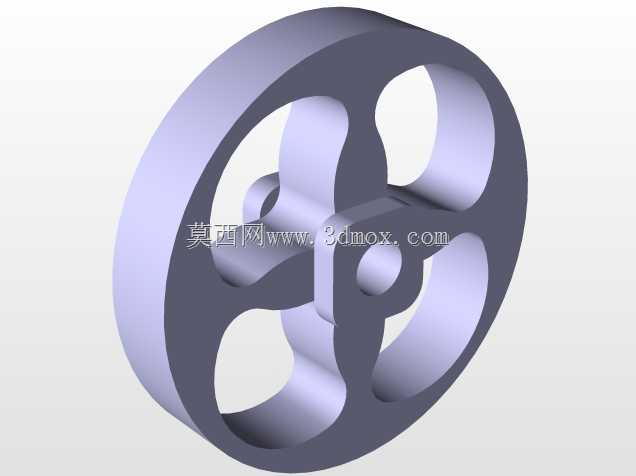

从结构设计逻辑来看，这套机构的动力输入侧布置有驱动轮组与储能部件，通过铰接点F、E的位置约束，将驱动端的圆周转动转化为上部弓头支撑臂的平稳升降动作，黄色、蓝色、橙色的不同连杆分别承担主支撑、姿态约束、力传递的作用，各铰接点均采用耐磨衬套配合销轴的连接形式，既可以满足机构往复运动的转动自由度需求，也能长期承受接触网传递的垂向冲击、横向摆动载荷，减少运行过程中的铰接点磨损量，降低日常运维的部件更换频次。在实际线路运行场景中，车辆经过接触网线岔、锚段关节、轨道不平顺区段时，接触网的高度会出现动态波动，这套连杆机构可以通过自身的铰接自由度快速响应高度变化，配合升弓弹簧的预紧力维持稳定的接触压力，既不会因压力过大导致接触网、碳滑板异常磨耗，也不会因压力过小出现离线断电、电弧烧蚀部件的问题。

在安装边界的设计考量上，这套机构的底部安装座需要与车辆顶部的安装基座精准匹配，安装孔位的位置度公差控制在毫米级，保证机构升降过程中不会与车顶的其他高压部件、通风设备、天线装置发生运动干涉；机构完全降弓后的整体高度需要满足车辆限界要求，确保车辆在通过隧道、接触网高度较低的区段时，收起的受电弓不会超出车辆轮廓限界引发剐蹭事故；完全升弓后的工作高度范围，需要匹配对应线路的接触网标称高度，保证在最低、最高接触网高度下，连杆机构都处于合理的运动角度区间，不会出现机构死点、支撑力不足的问题。

从运动特性的设计细节来看，各连杆的长度比例是经过反复运动仿真验证的，驱动端做圆周运动时，上部弓头的运动轨迹被约束在合理的垂向行程范围内，横向偏移量控制在极小的区间内，保证碳滑板与接触线的接触位置始终处于滑板的有效工作区域内，避免偏磨导致的碳滑板提前报废。铰接点的间隙设计也充分考虑了户外运行的温度变化影响，预留了合理的膨胀间隙，避免低温环境下销轴与衬套收缩卡滞，导致升弓、降弓动作不畅；同时间隙量也不会过大，避免机构运行过程中出现横向晃动，影响受流稳定性。在实际运维场景中，这套连杆结构的铰接点都设计有注油通道，可以在不解体机构的情况下完成润滑脂加注，延长铰接部件的使用寿命，适配轨道交通车辆长周期运营的维护需求。

不同于其他工业场景的连杆传动机构，受电弓的连杆结构需要同时兼顾轻量化与结构强度，连杆本体采用高强度轻质合金材料制作，在满足冲击载荷承载要求的前提下尽可能降低整体重量，减少升弓驱动部件的负载，同时降低车辆顶部的整体配重，避免车辆运行过程中顶部重量过大影响运行稳定性。各连杆之间的运动避让也经过了全行程仿真验证，在升弓、降弓的全行程范围内，各杆件之间不会出现碰撞、卡滞，即使在驱动端出现过位转动的极端情况下，机构也设置有硬限位结构，避免杆件超出设计运动角度导致结构变形损坏。
