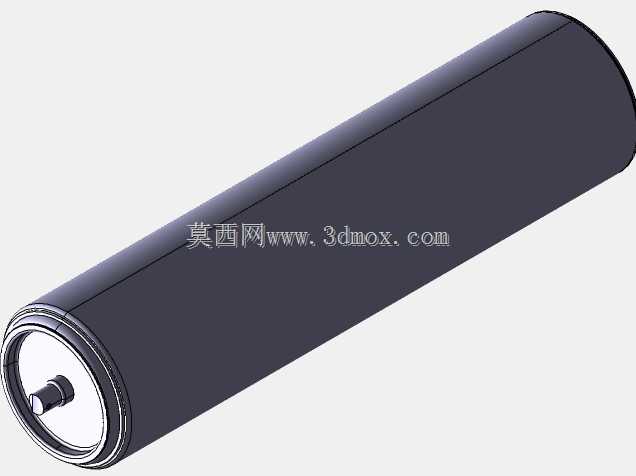

圆柱型锂离子电芯结构三维设计

本次呈现的圆柱型电芯结构，是当前便携式储能、小型动力供电场景中应用占比极高的基础供能部件，日常能在消费电子手持设备、小型电动工具、低速代步工具、分布式储能模组中见到它的身影，这类圆柱电芯凭借成熟的卷绕工艺、统一的外形尺寸标准，在供应链端拥有极高的适配通用性，不管是单颗独立使用还是多颗串并联组成电池包，都能快速匹配不同设备的供电仓设计要求。从实际使用场景出发，这类圆柱电芯的结构设计首先要兼顾卷绕层的容纳空间与外壳的结构强度，外壳采用薄壁深拉伸金属壳体，侧壁厚度控制在满足抗挤压、抗穿刺要求的最小值，尽可能在有限的外形尺寸内扩大内部容纳空间，用来放置正极片、负极片、隔膜与电解液浸润空间，壳体底部做了圆角过渡处理，避免卷绕芯入壳时刮蹭隔膜造成内部短路，同时圆角结构也能提升壳体底部的抗冲击能力，当电芯受到跌落冲击时，圆角可以分散应力，避免壳体开裂漏液。从结构设计的逻辑来看，电芯的正极引出端做了阶梯式凸台结构，凸台内部设置有绝缘密封结构，将正极极柱与金属外壳做电气隔离，避免正负极短路，极柱与卷绕芯的正极极耳采用超声焊接的方式连接，焊接区域的接触面积经过计算，能够满足持续大电流放电时的载流要求，避免局部过热带来的安全隐患；壳体本身作为负极引出端，卷绕芯的负极极耳直接焊接在壳体内壁底部，减少额外的连接部件，既压缩了内部无效空间，也降低了连接内阻。在外形尺寸与安装边界上，这款电芯采用行业通用的圆柱外形尺寸，整体为规则圆柱体，安装时可以直接适配标准的圆柱电芯仓，不需要额外设计异形定位结构，电芯的总长度、直径都符合通用规格，在多颗串并联组成电池模组时，可以直接采用标准的镍片连接工艺，相邻电芯之间预留的绝缘间隙可以按照通用标准设置，不需要单独调整排布间距；外壳侧壁的表面粗糙度控制在适合贴附绝缘标贴、安装固定支架的范围，既不会因为过于光滑导致标贴脱落，也不会因为表面粗糙度过大造成安装时卡滞。从功能特性来看，这款电芯的密封结构经过多道压合工序，正极凸台与壳体之间的密封胶圈压缩量经过反复验证，能够在正常充放电的温度变化区间内保持密封性能，避免电解液挥发，同时当电芯内部因为异常情况产生过量气体时，密封位置的泄压结构能够按照预设压力开启，快速释放内部压力，避免电芯发生爆裂；卷绕芯在壳体内部的固定采用底部缓冲垫+顶部绝缘片的结构，缓冲垫可以吸收运输、使用过程中的振动冲击，避免卷绕芯在壳体内部窜动导致极耳断裂，顶部绝缘片则可以隔离卷绕芯与壳体上端面，防止内部出现短路隐患。在实际设备选型适配时，这类标准圆柱电芯不需要针对安装结构做特殊定制，只要设备供电仓的尺寸符合通用圆柱电芯的规格要求，就可以直接选用，不管是单颗供电的小型手电筒、便携数码配件，还是多颗组合的电动工具电池包、家用储能模组，都能快速完成适配，结构设计上的标准化特性大幅降低了下游设备厂商的结构开发成本，也让后续的维护替换变得更加便捷，不需要针对特定型号开模定制固定结构，通用的电芯支架、连接镍片都可以直接采购使用。建模过程中，针对电芯内部的卷绕层做了简化的实体处理，重点还原了外部的装配结构、密封结构、极柱的配合尺寸，能够满足设备结构设计阶段的装配干涉检查、安装空间预留、排布方案验证的需求，不需要还原内部电化学层的微观结构，毕竟结构设计阶段的核心需求是确认电芯与周边结构件的配合关系，验证安装路径是否合理，检查固定结构是否会与电芯的极柱、外壳发生干涉，同时可以基于这个模型模拟不同排布方式下的电池包整体尺寸，优化电池仓的内部空间利用率。
