手动杠杆式压线作业工装结构

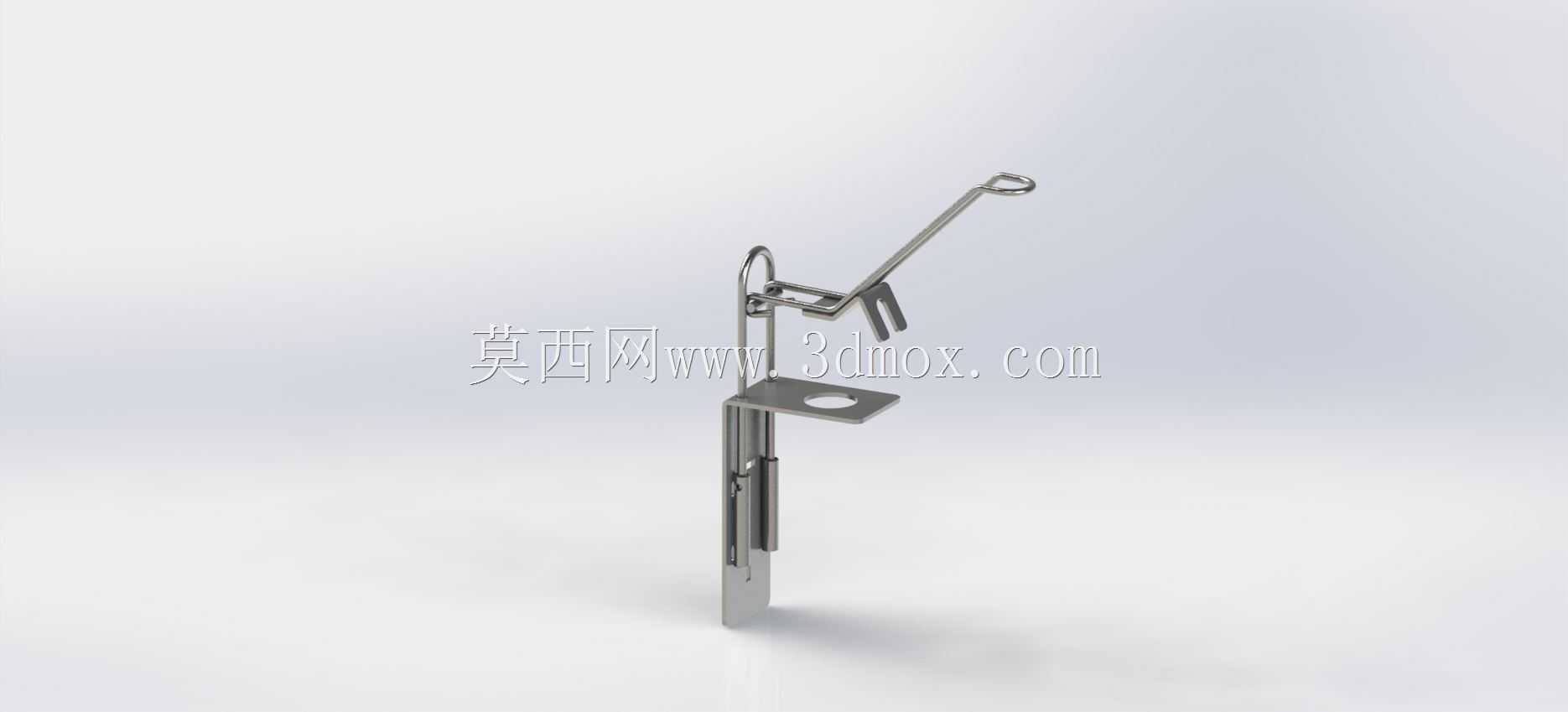

这套手动杠杆式压线作业工装，主要面向小批量线束加工、电子装配工位的端子压接场景，在多品种小批量的线束生产、设备售后维修布线、实验室线束试制环节中，能够替代手持压线钳完成稳定的压接作业，降低操作人员长时间手持工具的劳动强度，同时保证压接位置的一致性，避免手动持钳时出现的压接偏斜、压接力不足导致的端子松脱问题。从结构设计逻辑来看，整套机构采用立式长柄安装布局，底部为柱状安装基座，可直接嵌入工作台面的预留安装孔，或是通过侧边的紧固螺钉固定在工装台的边缘，安装基座的直径控制在常规工装安装孔的适配范围内，不需要对现有工作台做额外改造即可完成部署，基座上方的承托平台设置了定位凹槽，用来放置待压接的端子与线束，凹槽的位置与压接头的运动轨迹完全对中，作业时只需要将剥好线芯的线束穿入端子，放置在凹槽定位位置即可，不需要反复调整对位。杠杆驱动部分采用了二级增力结构，长操作手柄通过铰接支点连接压接执行端，操作人员在手柄末端施加较小的下压力，即可通过杠杆比放大在压接头处获得足够的压接力，满足常规冷压端子的压接形变要求，手柄末端设置了挂环，在非作业状态下可以将手柄抬起挂住，避免压接头意外下落造成安全隐患，同时铰接位置都预留了润滑间隙，长期使用后可以通过注油孔加注润滑脂，减少铰接部位的磨损，延长工装的使用寿命。压接执行端采用快换式结构设计，可以根据不同规格的端子型号更换对应的压接模头，不需要更换整套工装，适配0.5平方到6平方范围内的常见冷压端子压接需求，模头的安装位置设置了定位销，更换模头时只需要松开紧固螺钉，对准定位销装入新模头再锁紧即可，整个更换过程不需要额外的专用工具，能够快速切换不同规格的压接作业。从安装边界来看，整套工装安装完成后，底部基座嵌入工作台面的深度不超过150毫米，台面上的操作高度符合人工站立作业的 ergonomic 要求，操作手柄的最大张开角度下，末端距离工装中心的水平距离控制在操作人员手臂自然伸展的操作范围内，作业时不需要过度前倾或是侧身，长时间操作也不容易产生疲劳。在实际使用场景中，这类工装常布置在装配流水线的末端布线工位、维修车间的线束加工区，或是小批量定制线束的生产工位，相比气动、电动压接设备，它不需要外接气源或是电源，部署灵活，没有管线牵绊，在没有动力供应的外场维修场景下也能正常使用，同时结构简单可靠，没有复杂的电控、气动元件，日常维护只需要定期检查铰接部位的磨损情况、紧固定位螺钉即可，故障率远高于动力驱动的压接设备。设计过程中，针对手动操作的力反馈做了优化，手柄的握持位置做了圆弧过渡处理，压接到位时会通过结构硬限位提供清晰的触感反馈，操作人员不需要额外观察就能判断压接是否到位，避免过压导致的端子破裂或是压力不足导致的接触不良问题，承托平台的边缘做了倒角处理，避免放置线束时刮伤线芯绝缘层，整个外露的结构件都做了表面防锈处理，在车间多尘、偶尔有油污的环境下也不会轻易锈蚀，能够长期保持结构动作的顺畅。
