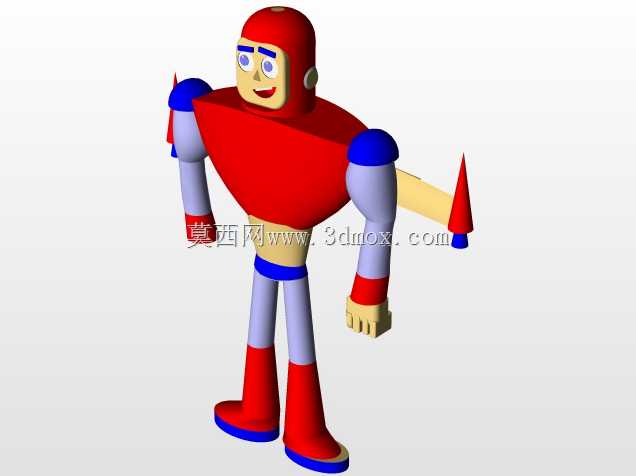

卡通风格拟人化红蓝色机器人造型设计

这款拟人化卡通机器人的造型设计，最初的应用场景锚定在青少年科创启蒙教具、科普展馆互动展项以及儿童智能陪伴设备的外观原型开发上，区别于工业场景下追求负载与精度的刚性机械臂结构，该设计从一开始就弱化了尖锐的金属棱角与复杂的管线外露结构，所有肢体衔接处都做了大圆弧过渡处理，适配低龄使用场景下的安全防护要求。从结构功能特性来看，整体采用类人肢体的分块设计逻辑，头部为独立的腔体结构，预留了视觉传感模块、音频交互模块的安装空间，面部的眉眼区域做了内凹的安装位，可直接嵌入小型显示屏或者LED点阵模块实现表情交互，头部与躯干的衔接处采用短颈式回转结构，可实现水平方向180度的回转动作，满足交互过程中的朝向调整需求。躯干部分采用上宽下窄的倒梯形腔体设计，内部预留了足够的控制主板、电池组以及核心驱动模块的安装空间，肩部采用球形铰接结构，连接两侧的上肢构件，上肢分为大臂、小臂两段式结构，每段都预留了转动副的安装位置，可实现抬臂、屈肘的基础动作，手部采用简化的块状指型结构，没有做复杂的多指关节设计，一方面降低了后续开模生产的成本，另一方面也适配教具场景下的基础抓取、动作演示需求，不需要实现高精度的复杂操作。下肢部分同样采用大、小腿两段式结构，脚部做了加宽的平底设计，大幅提升了站立状态下的稳定性，不需要额外的支撑结构就可以实现静态直立放置，腰部位置设置了环形的束带结构，既可以作为上下躯干的衔接装饰，也可以预留走线槽位，将下肢驱动的线路从躯干内部引导至腿部关节，避免线路外露影响外观完整性。背部额外设置了锥形的尾翼状构件，一方面平衡了躯干前倾的视觉重心，另一方面也可以作为天线或者状态指示灯的安装位，拓展功能拓展空间。设计过程中优先考虑了注塑生产的工艺可行性，所有外观面的拔模斜度都控制在1.5度到3度之间，没有出现倒扣或者壁厚突变的结构，主体壁厚统一设置为2.5mm，既保证了壳体的结构强度，也避免了注塑过程中出现缩痕、翘曲等工艺缺陷，不同颜色的构件采用分件设计，红色的头部、躯干、脚部，蓝色的肩部关节、腰部束带、脚部底边，浅紫色的肢体部分都可以单独开模注塑，后续组装时通过卡扣结构拼接，不需要额外的粘接工序，大幅降低了装配难度。从安装边界尺寸来看，整体站立高度控制在220mm左右，肩宽控制在160mm，前后方向的最大厚度包含背部尾翼在内不超过120mm，放置在常规的桌面展台上不会占用过多空间，肢体活动范围内没有出现结构干涉，手臂抬升的最大角度可以达到与肩平齐，腿部前摆的最大角度为30度，完全满足基础动作演示的需求。在科普教具场景下，该造型可以作为机械结构认知的载体，学员可以通过拆分不同的肢体构件，理解铰接结构、回转副的工作原理，也可以在预留的腔体内部自行加装舵机、控制板，实现自定义的动作编程，相比工业机器人的复杂结构，这种简化的卡通造型更能降低初学者的认知门槛，也更容易激发低龄学习者的兴趣。在展馆互动展项的应用中，该造型可以等比例放大至1.2米至1.5米的高度，作为展馆的迎宾互动装置，外壳采用玻璃钢材质制作，内部加装驱动结构就可以实现挥手、转头等迎宾动作，圆润的外观也能避免参观人员磕碰受伤。作为儿童陪伴设备的外观原型时，壳体可以采用软胶包胶工艺处理，进一步提升接触时的安全性，内部嵌入语音交互模块就可以实现故事播放、语音对话等功能，亲和的卡通形象相比冰冷的工业设备造型更容易被儿童接受。整个设计过程中没有追求冗余的复杂结构，每一处外观造型都对应了实际的功能需求或者工艺需求，没有为了造型夸张而牺牲结构合理性，所有的分件线都设置在视觉不明显的位置，保证了外观的整体性，色彩搭配采用高饱和度的红、蓝、浅紫配色，视觉识别度高，符合卡通形象的设计定位，同时不同颜色的分件也方便后续生产过程中的配色调整，不需要复杂的表面喷涂工序就可以实现鲜明的色彩区分。
