防护型硬质塑料储运箱三维扫描逆向模型

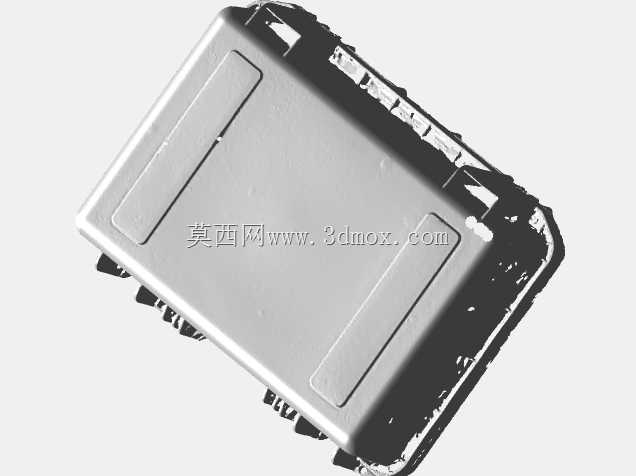

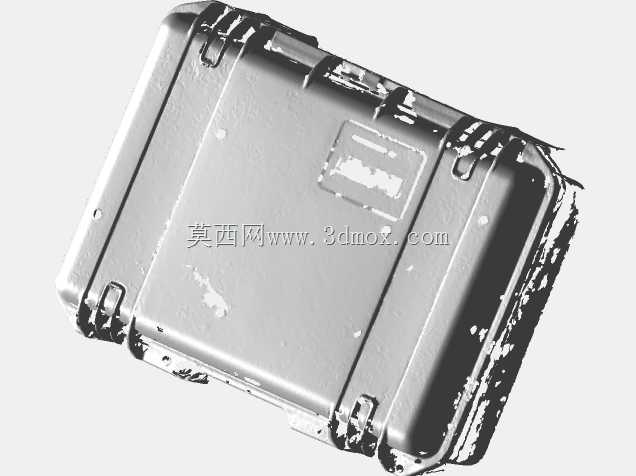

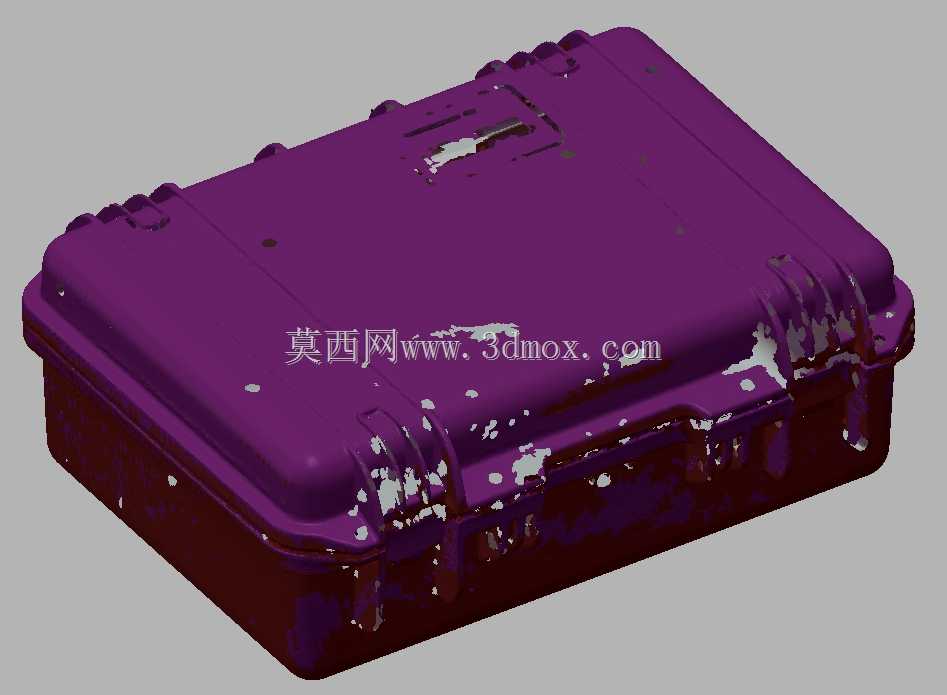

这类硬质防护塑料储运箱，在工业现场的应用场景覆盖极广，从户外勘测设备的携行转运、车间精密工装的工位间周转，到应急抢修工具的随车存放，都能看到同结构产品的身影。不同于普通薄壳注塑周转箱，该类箱体的核心设计目标是在复杂工况下为内部装载物提供可靠的物理防护，因此整体结构围绕抗冲击、密封隔尘、堆叠适配三个核心方向展开。从扫描获取的点云重构特征来看，箱体上盖与下壳的合模面做了整圈的止口结构，配合内嵌的弹性密封条可以实现IP65级以上的防尘防水能力，哪怕在户外淋雨、工地扬尘环境下放置，也不会让内部装载的工具、精密器件受到潮气或粉尘侵入。箱体边角位置全部做了加厚的圆弧过渡筋位，对应日常搬运、堆叠过程中最容易发生磕碰的受力点，扫描数据上能清晰看到边角区域的壁厚比箱体平面区域厚出40%左右，同时在壳体内侧对应边角的位置布置了交错的网格加强筋，不需要额外增加整体壁厚就能大幅提升抗跌落冲击的性能，避免箱体从1.2米左右的常规搬运高度跌落时发生开裂。上盖表面的凹凸结构并非随意设计的装饰纹理，凸起的条状筋位一方面可以提升上盖的平面抗弯刚度，避免堆叠重物时上盖发生凹陷变形，另一方面凸起的筋位可以和箱体底部的对应凹槽形成嵌合定位，多个箱体堆叠运输时不会发生横向滑移，不需要额外绑带就能实现稳定堆码，适配货运车辆、仓储货架的标准堆高需求。箱体侧面的锁扣结构采用了和壳体一体注塑的铰接基座，锁扣本身做了弧形的施力面，扣合时可以通过杠杆力把上盖和下壳的止口压紧，保证密封条的压缩量均匀一致，不会出现局部密封失效的问题；锁扣的卡扣位置做了防脱倒钩，哪怕运输过程中发生颠簸振动，锁扣也不会自行弹开。从扫描模型的尺寸边界来看，该箱体属于中型便携储运箱规格，整体长宽高比例接近3:2:1，符合人体工程学携行尺寸，成年人单手提携时重心贴近身体侧，不会出现过度偏载导致的搬运疲劳；箱体两侧预留了可选装背带、副锁的安装孔位，用户可以根据实际使用场景加装配件，不需要对箱体主体进行二次加工。在逆向建模过程中，这类扫描模型的核心价值是还原原始产品的真实装配公差，尤其是合模面的止口配合间隙、锁扣的铰接位转动间隙、堆叠定位槽的配合公差，这些参数如果靠正向设计估算，很容易出现实物装配后密封不严、锁扣扣合过松或过紧、堆叠时嵌合不畅的问题，通过三维扫描获取的真实尺寸数据，可以直接作为同类型产品改型设计的基准，比如调整内部缓冲衬垫的安装槽尺寸、更改箱体表面的标识区域、适配不同规格的锁具配件时，不需要从零开始搭建基础曲面，能大幅缩短结构设计的周期。另外从壳体的壁厚分布来看，扫描数据反映出原始产品采用的是结构发泡注塑工艺，壳体内部是微发泡结构，外部是致密的硬皮层，相比普通实心注塑壳体，同等重量下的抗冲击性能提升30%以上，同时具备更好的隔热性能，适合存放对温度变化相对敏感的检测仪器类物件。箱体上盖预留的平整区域可以用来粘贴标识铭牌、安装集成气压平衡阀，当箱体在高海拔地区或者温差较大的环境中使用时，平衡阀可以自动平衡箱体内外的气压差，避免因为负压导致箱盖无法打开，或者因为正压导致密封条失效。
