电梯滑动导靴安全制动结构设计

该结构属于电梯升降系统的核心安全导向部件，日常运行中承担轿厢沿导轨滑动导向的基础功能，当电梯出现超速、断绳等失控工况时，可通过内置的联动触发机构快速动作，夹紧T型电梯导轨实现轿厢的可靠制停，避免坠落或冲顶事故发生，是电梯安全保护系统中除安全钳外的重要辅助制动导向构件，广泛应用于曳引式客梯、货梯及施工升降机的导向系统中。

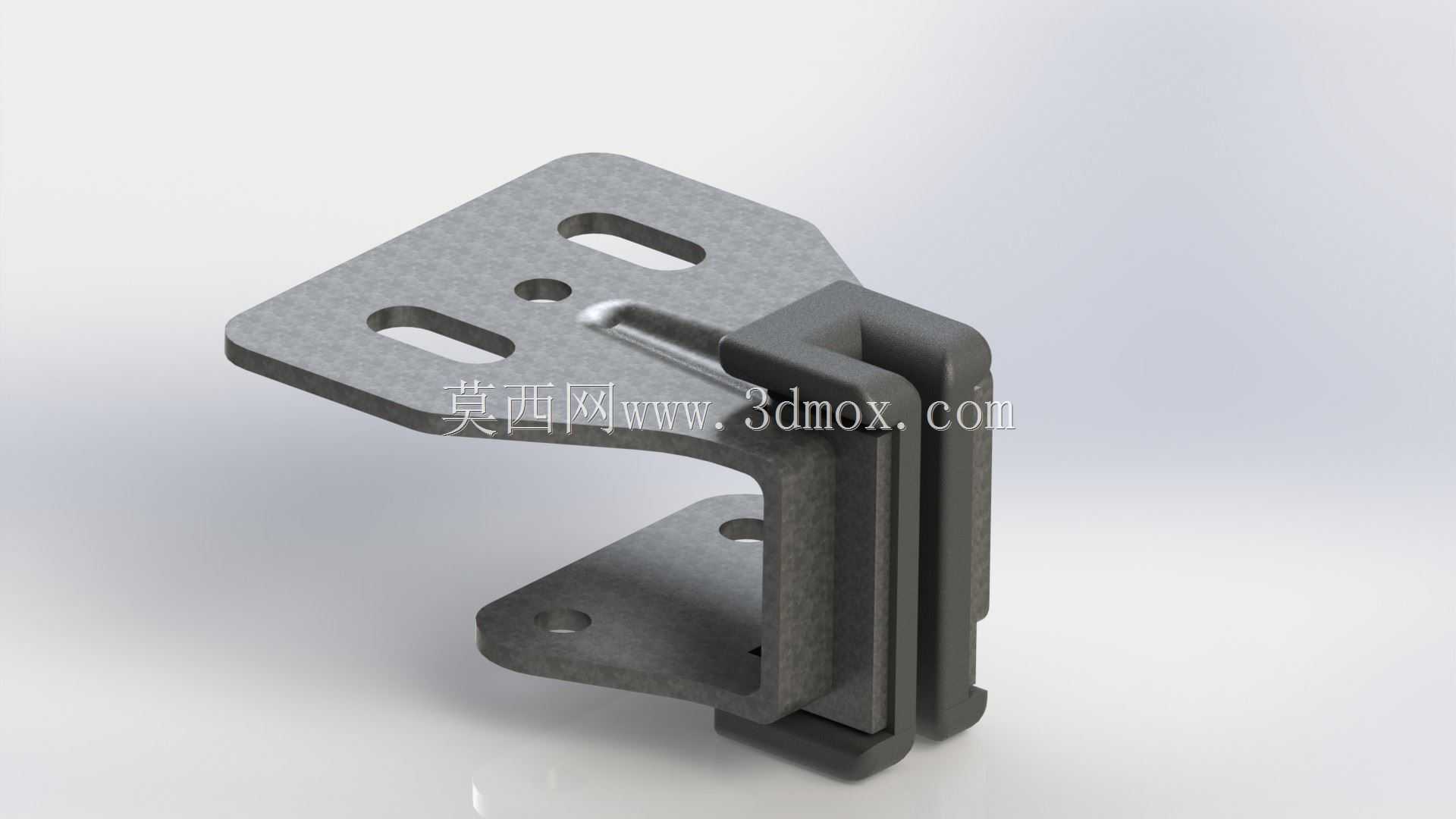

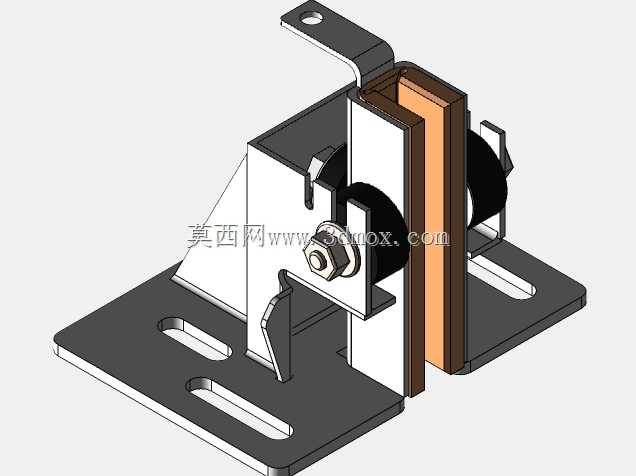

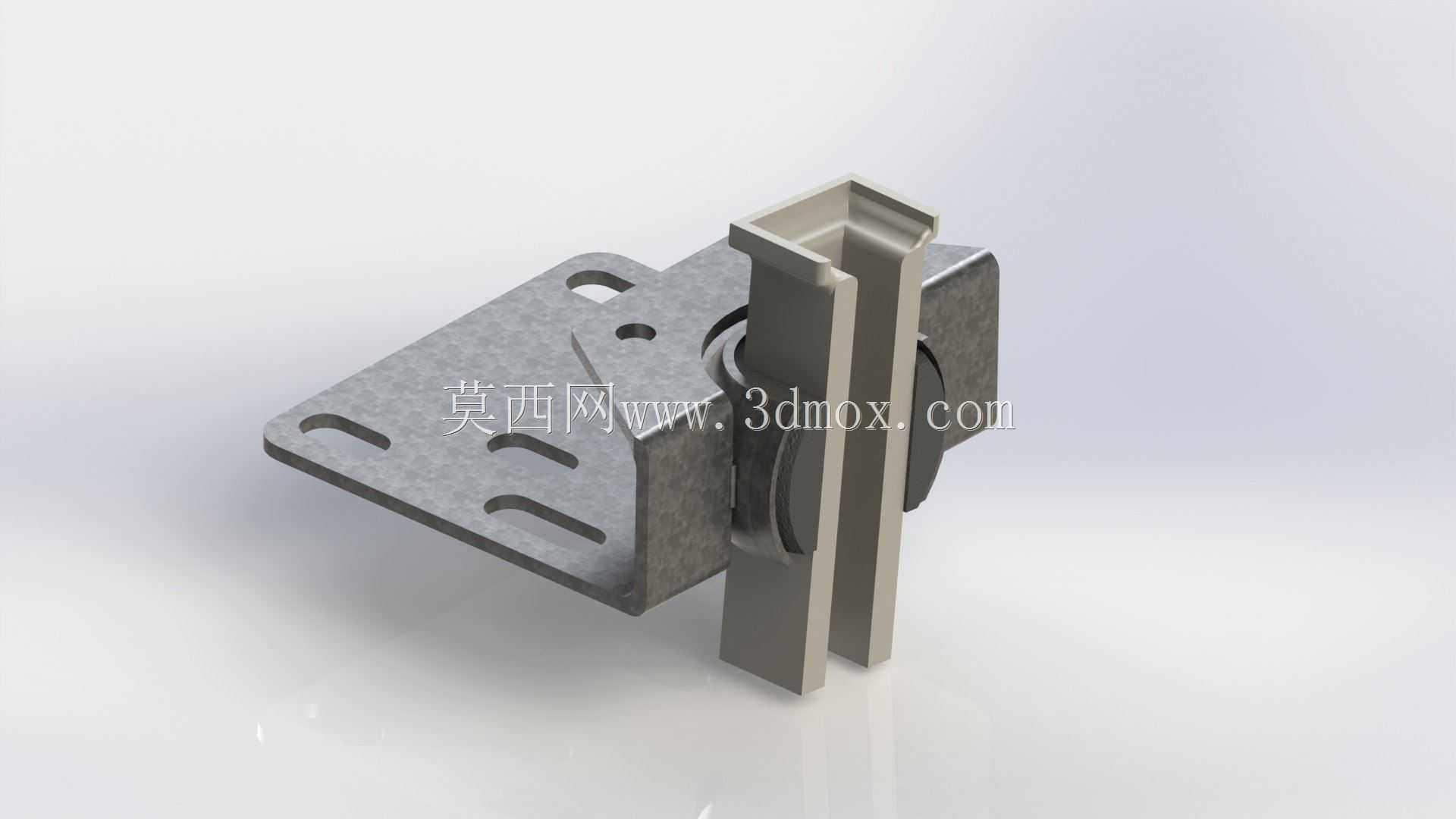

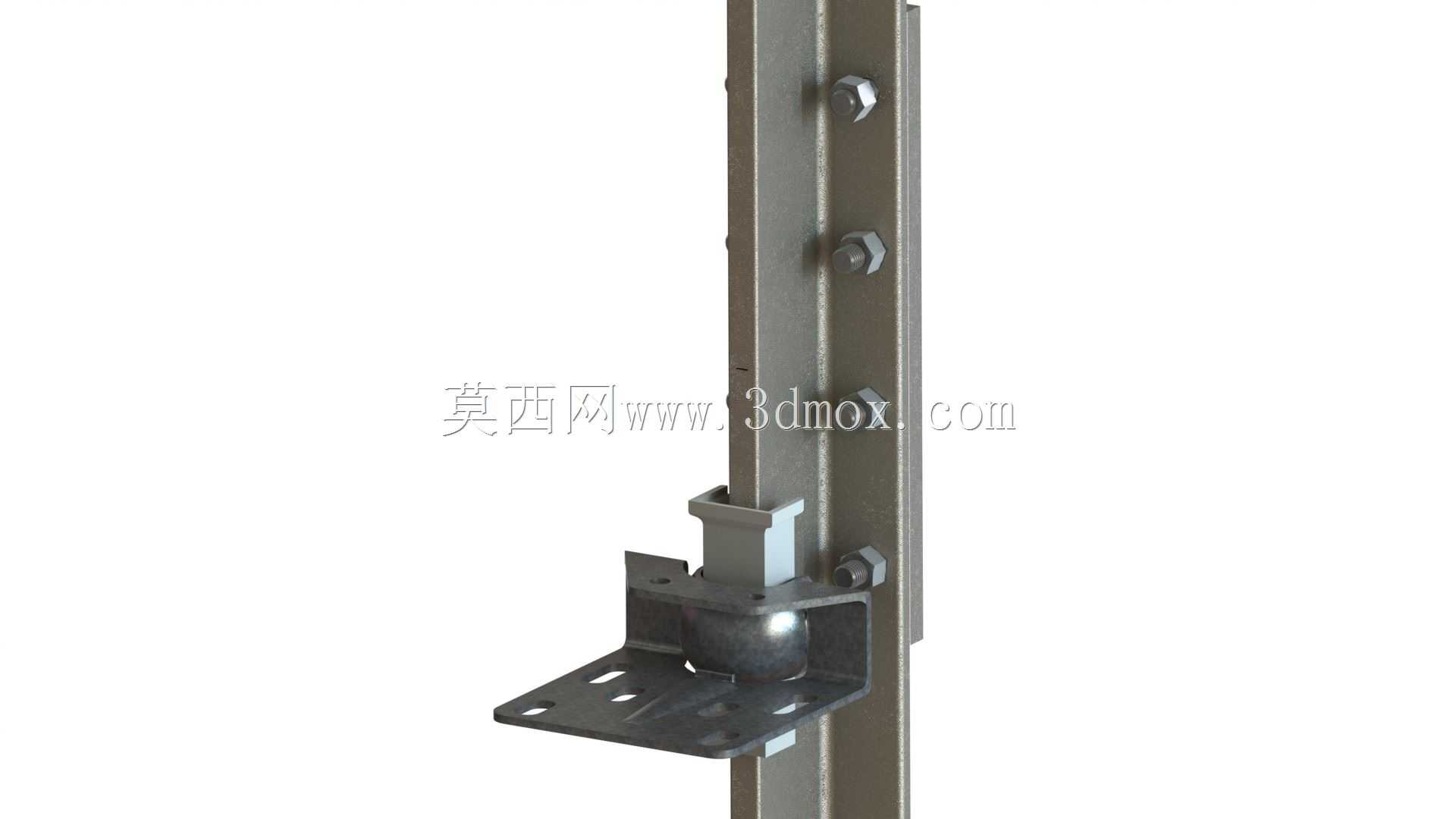

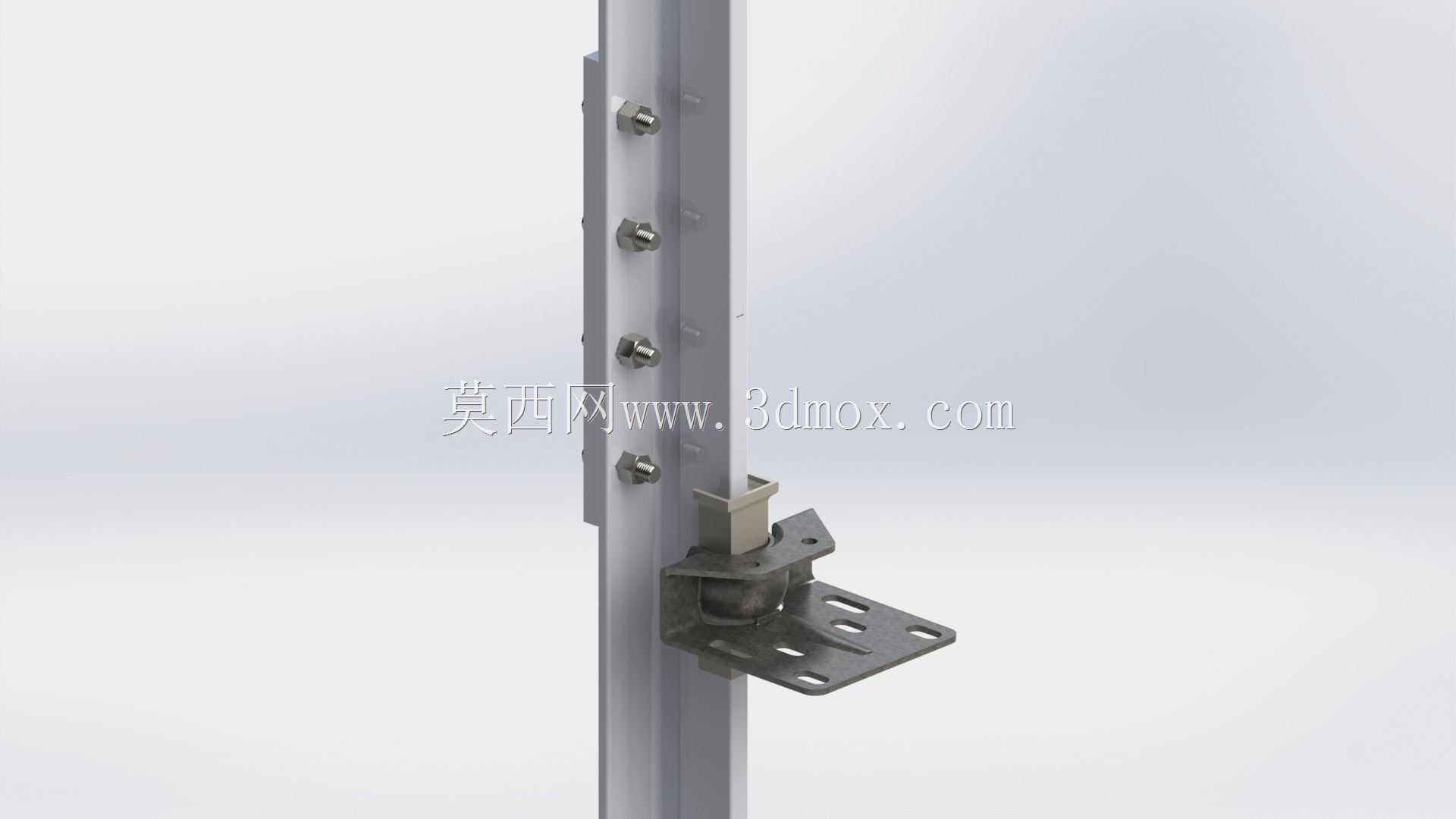

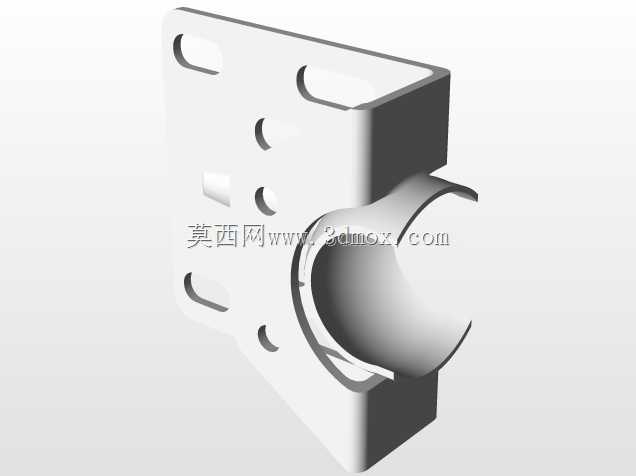

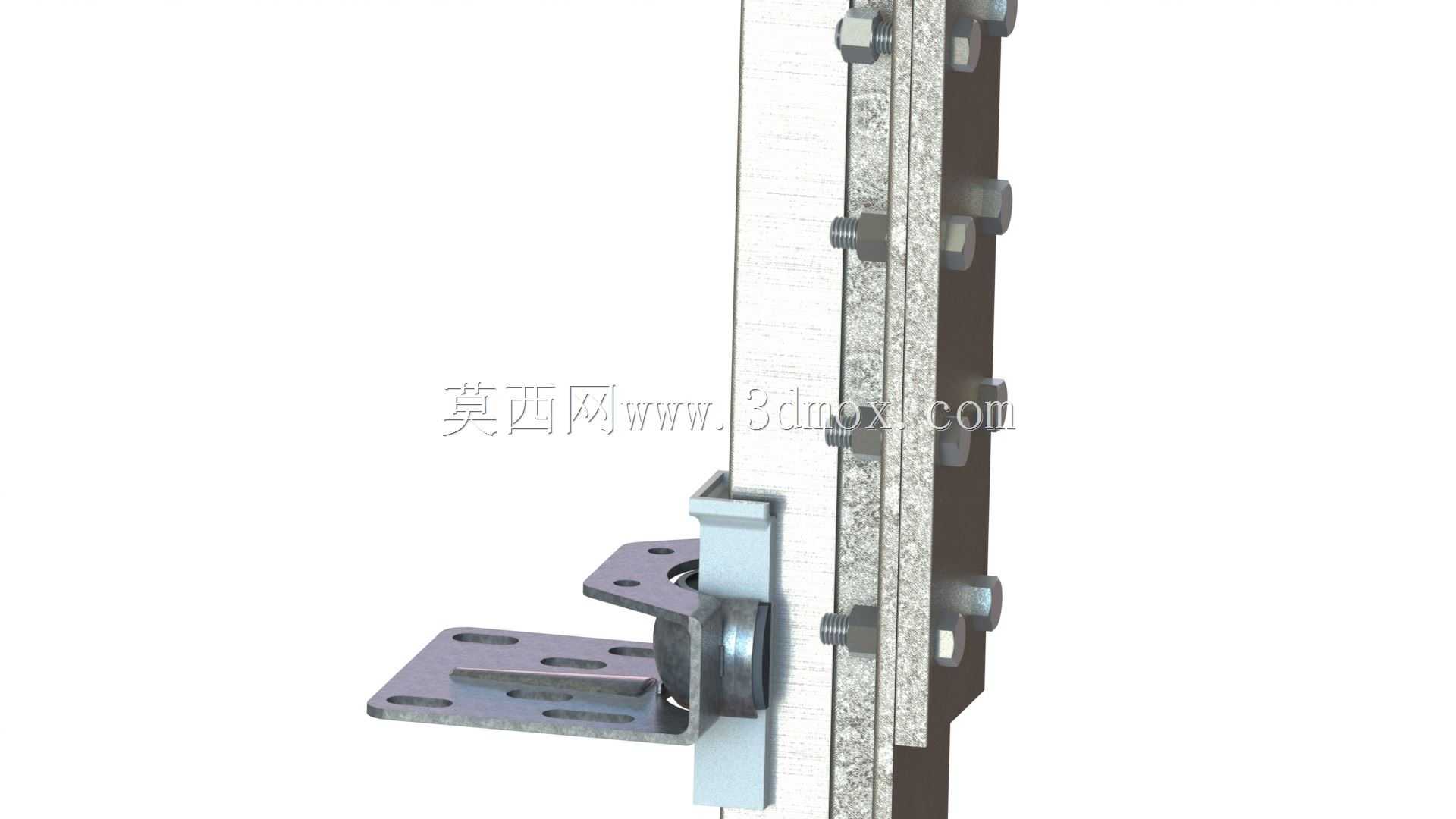

从实际安装场景来看，该部件通过底座上的两个长圆形安装孔固定在轿厢架的上下梁端部，每台轿厢共配置四组，分别对应两根主导轨的上下端配合位置，长圆孔的设计预留了±8mm的安装调节余量，可抵消轿厢架焊接加工带来的形位公差，安装时可通过调整垫片组的厚度，保证导靴衬与导轨工作面的间隙保持在1-2mm区间，避免运行中出现卡滞或晃动异响。底座采用弯折焊接的箱型支撑结构，三角形加强筋直接连接安装底板与导向立板，可承受制停瞬间产生的最大12kN横向冲击载荷，不会出现结构变形失效。

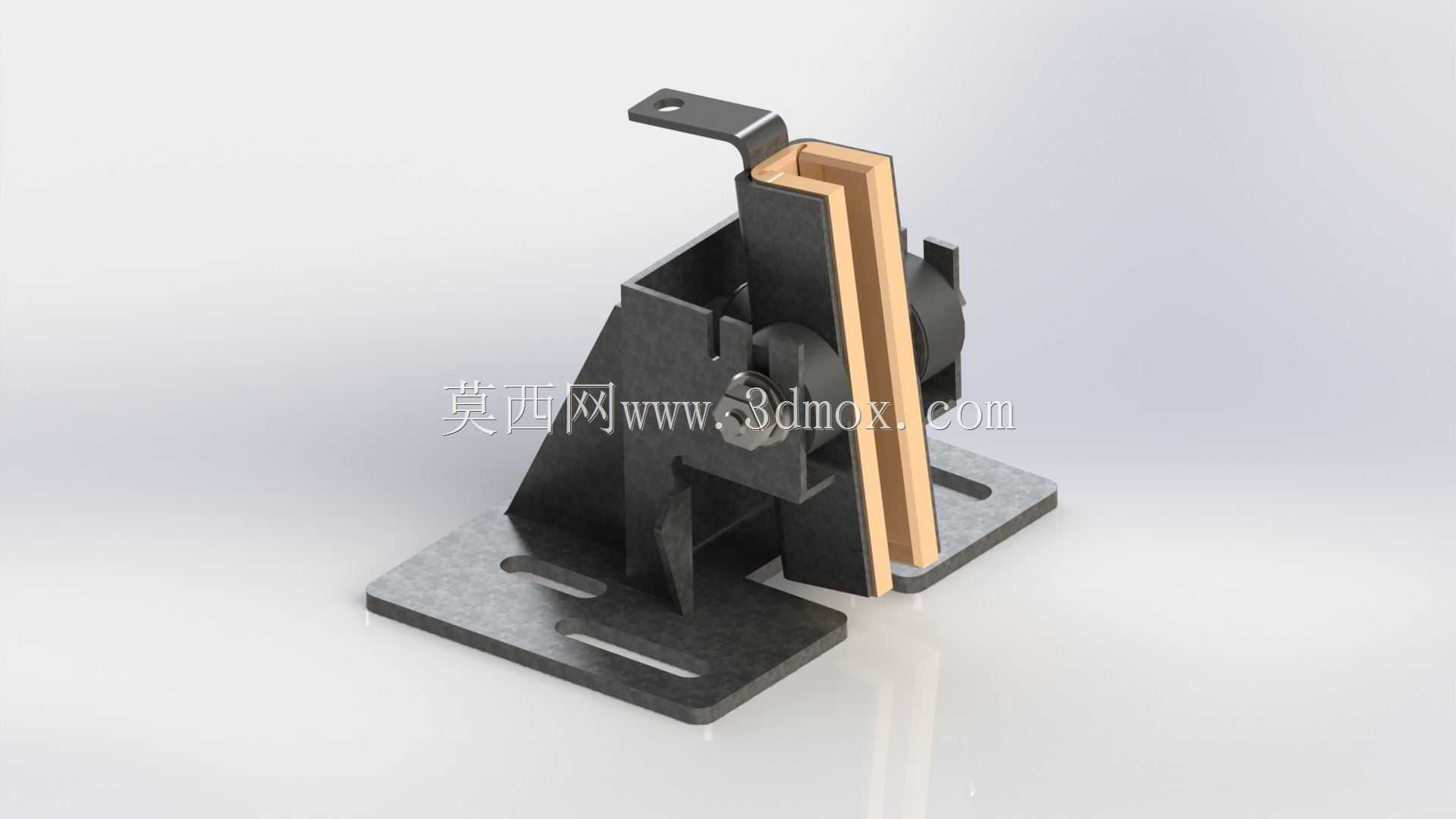

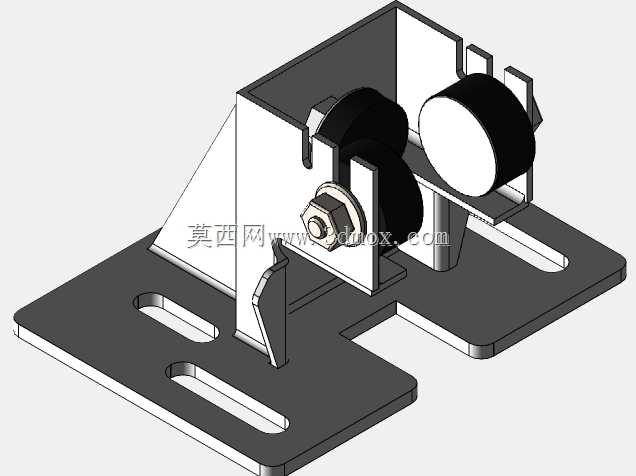

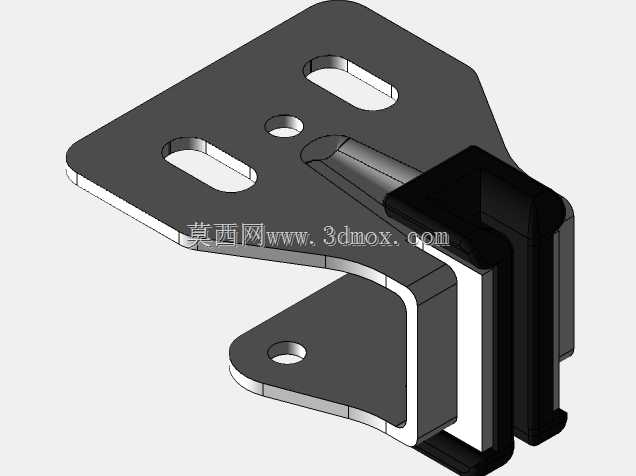

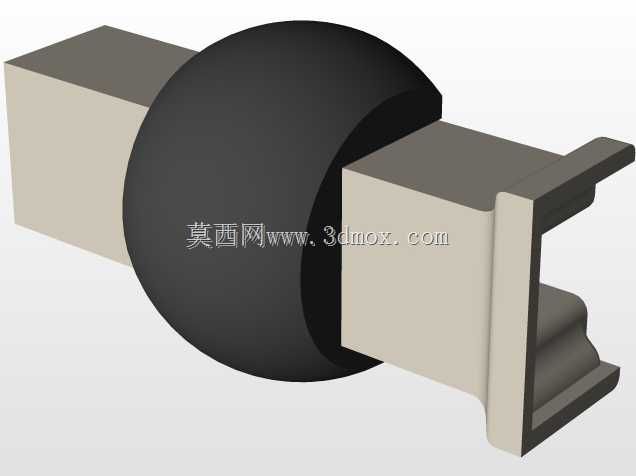

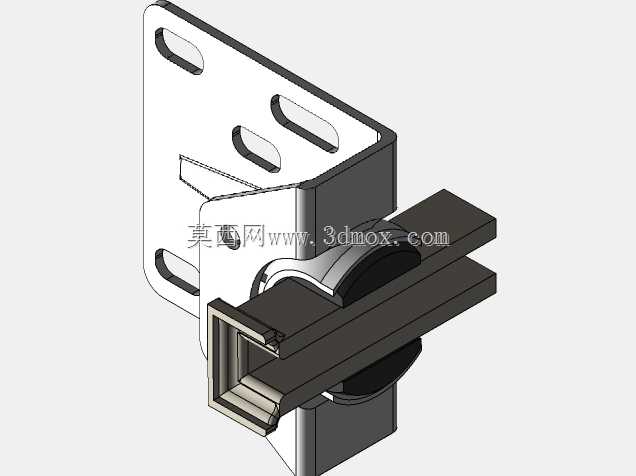

设计过程中优先考虑了动作可靠性与磨损补偿需求，与导轨直接接触的靴衬采用耐磨非金属材质，U型槽结构完全包覆导轨的三个工作面，既可以降低滑动运行的摩擦噪音，也能在长期磨损后通过侧边的调节螺栓调整夹持预紧力，无需整体更换靴衬即可恢复导向精度。触发拨杆设置在部件顶部，可直接与电梯限速器的提拉钢索连接，当限速器检测到轿厢运行速度超过额定值115%时，钢索提拉拨杆带动内部的偏心轮转动，将靴衬向导轨工作面挤压，随着轿厢下滑的摩擦力带动偏心轮进一步锁死，实现渐进式制动，避免瞬间刚性制动对轿厢内乘客造成冲击。

部件的整体外形尺寸控制在180mm×120mm×210mm范围内，不会占用轿厢架过多的安装空间，适配市面上绝大多数8-16mm厚度的T型电梯导轨，无需对现有电梯的导轨结构做定制化修改即可直接替换安装。内部的转动销轴均设置了自润滑轴承，日常维保周期内无需额外加注润滑脂即可保证动作灵活，不会出现锈蚀卡滞导致的制动失效问题。侧边的复位弹簧在故障排除后可带动偏心轮自动复位，恢复正常的滑动导向状态，降低维保人员的操作难度。

从结构受力角度分析，制停过程中导轨对靴衬的反作用力会直接传递到底座的三角形加强筋上，力流路径短且无应力集中点，通过有限元仿真验证，在2倍额定制停载荷下，结构最大应力仅为材料屈服强度的37%，具备足够的安全冗余。靴衬与金属基体之间采用卡槽式连接，更换靴衬时无需拆卸整个导靴部件，仅需拨开侧边的固定卡扣即可完成替换，大幅降低了后期维保的时间成本。

在实际选型匹配时，需要根据轿厢的额定载重调整内部弹簧的预紧力，额定载重1000kg以下的轿厢适配刚度为25N/mm的复位弹簧，1000-1600kg载重的轿厢则更换为40N/mm的弹簧，保证制动时的夹持力既可以可靠制停轿厢，又不会因为夹持力过大导致导轨表面出现压痕损伤。部件的所有外露金属表面均做了发黑防锈处理，可适应电梯井道内潮湿多尘的工作环境，长期使用不会出现锈蚀剥落的问题。
