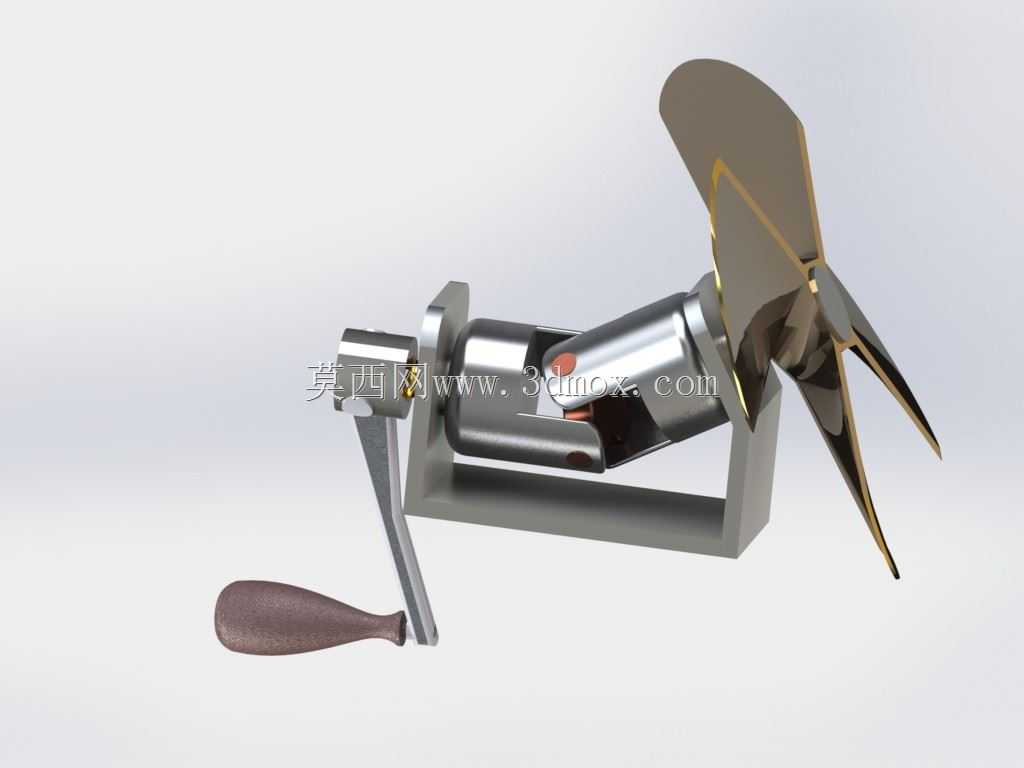

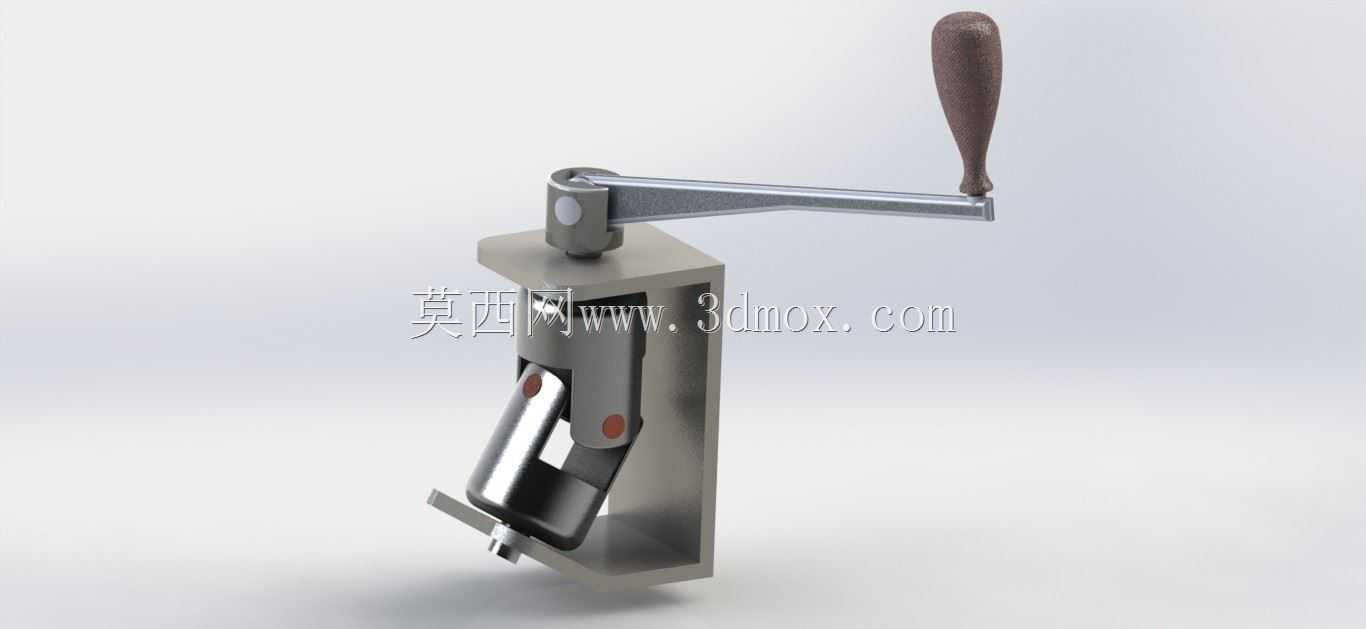

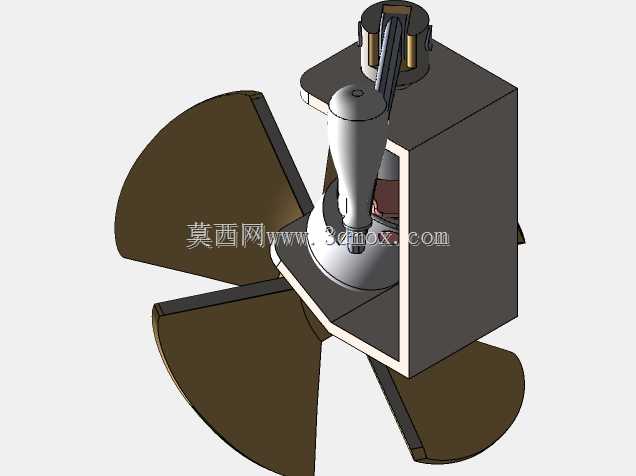

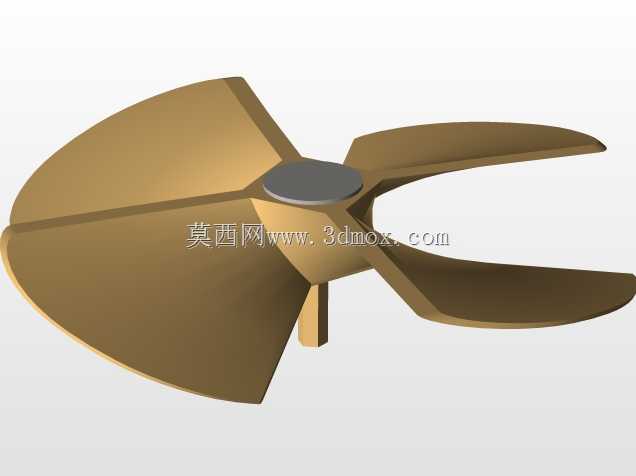

这套手摇驱动的螺旋桨传动结构,常被用于小型流体推进实验台、教学演示教具以及微型水面航行装置的动力端验证场景,不少高校的机械原理实训课上,也会采用同结构的实物来讲解曲柄传动、锥齿轮换向的实际运作逻辑,相比纯动画演示,实体结构能让学习者直观观察到动力输入到桨叶输出的全路径传动间隙、换向角度匹配等细节。从实际功能来看,摇动摇柄输入的旋转动力,会先经过支架内的换向传动组完成90度的动力方向转换,最终带动端部的三叶螺旋桨同步旋转,传动组内置的轴承支撑结构可以有效降低摇柄输入时的径向窜动,保证桨叶旋转时的动平衡稳定性,避免桨叶因偏心旋转产生额外的流体扰动。设计这套结构时,首先要确定的是摇柄的回转半径,回转半径过大会导致操作时需要施加的力矩过小但摇臂行程过长,半径过小则会大幅提升输入力矩要求,实际建模时将摇柄回转半径控制在80毫米,匹配端部带防滑纹理的握持手柄,单手握持转动时施力角度刚好贴合人体手腕的自然活动范围,长时间操作也不会产生明显的发力疲劳。支架部分采用L型一体式折弯结构,底部的安装平面预留了四个沉头固定孔,可直接通过M4螺栓固定在实验台架或者船体动力舱的安装基座上,整体安装边界控制在长120毫米、宽70毫米、高95毫米的范围内,不会占用过多的安装空间,适配小型装置的紧凑布局需求。传动腔的壳体采用分体式装配设计,上下壳体通过止口定位后用螺栓锁紧,既可以保证内部传动件的装配同轴度,也方便后期拆解维护、更换不同模数的传动齿轮来调整传动比,当需要匹配不同直径的螺旋桨时,只需更换输出轴端的锁紧螺母即可完成桨叶换装,无需拆解整个传动壳体。螺旋桨部分的三叶桨叶采用等螺距曲面设计,桨叶根部做了加厚过渡处理,避免旋转时根部应力集中导致桨叶断裂,桨叶与输出轴的配合面采用D型轴定位,可传递更大的扭矩,不会出现高速旋转时桨叶与轴相对打滑的问题。在实际选型适配时,如果是用于教学演示场景,可在传动腔外侧预留观察窗位置,方便直接观察内部齿轮的啮合状态;如果是用于微型船舶的动力端,可在传动腔的输出轴位置加装防水密封圈,避免水体渗入传动腔内部导致润滑脂失效、齿轮锈蚀。整个结构的运动部件之间都预留了合理的装配间隙,摇柄与支架侧板的间隙控制在0.5毫米,既不会出现运动干涉,也不会因间隙过大导致摇柄晃动,输出轴与端盖的配合间隙控制在0.2毫米,搭配润滑脂填充可有效降低转动阻力。不少做小型水上机器人竞赛的团队,也会参考这套结构的传动布局来优化自身的动力系统,相比直连电机的驱动方式,手摇结构的传动逻辑更便于理解动力传递过程中的损耗来源,也能帮助设计者快速验证不同桨叶的推进效率差异,在没有外接电源的户外测试场景下,这套手摇驱动结构也能临时作为动力输入完成桨叶性能的初步验证。建模过程中需要重点关注传动锥齿轮的啮合间隙调整,间隙过大会导致传动回程差过大,摇柄转动时桨叶会出现明显的滞后响应,间隙过小则会导致齿轮啮合阻力过大,摇动手柄时会出现卡顿、磨损加剧的问题,实际装配时可通过调整端盖处的垫片厚度来精准控制齿轮啮合间隙,保证传动过程顺滑无卡滞。
