手动板材轮廓滚压成型工装结构

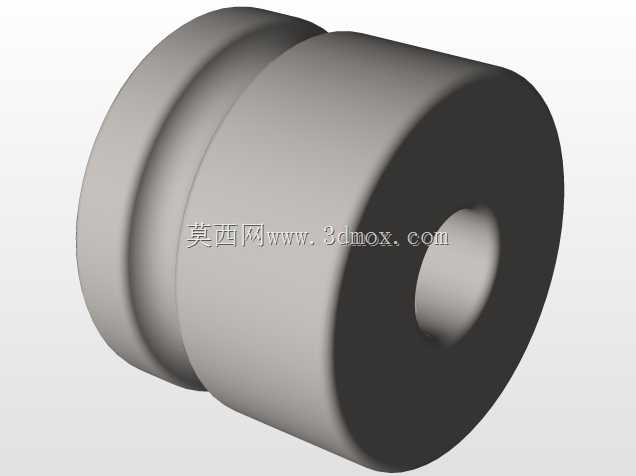

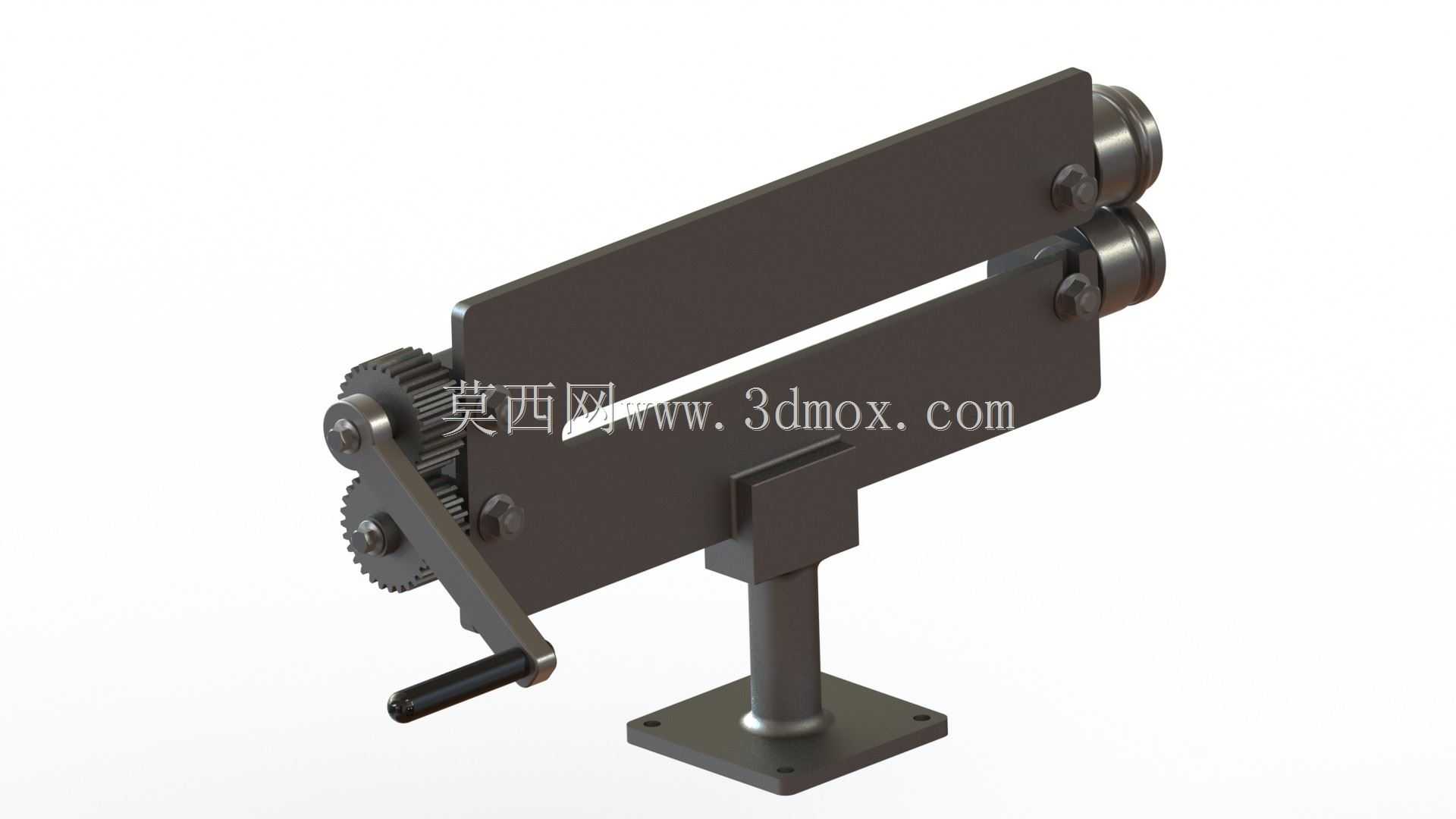

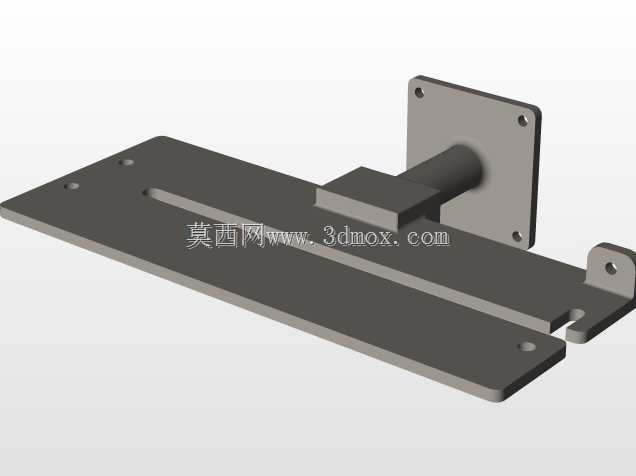

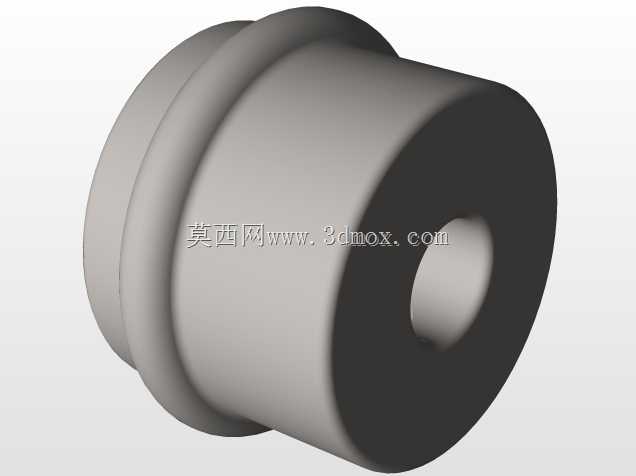

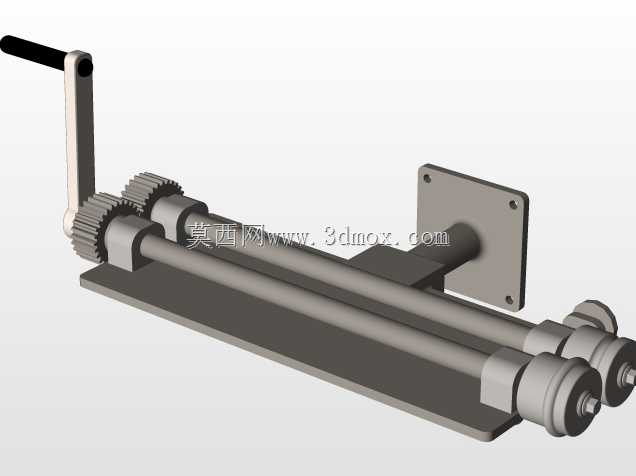

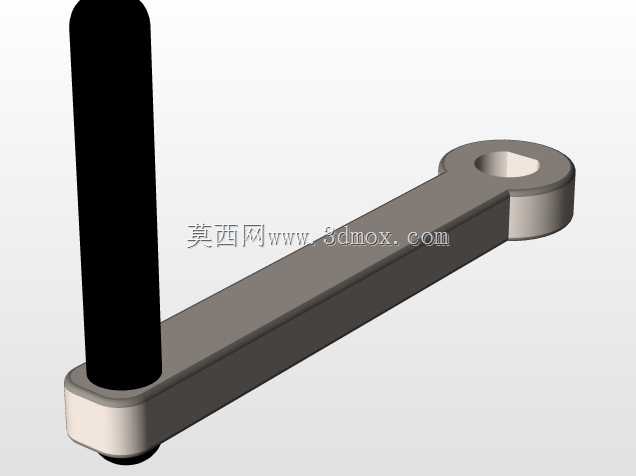

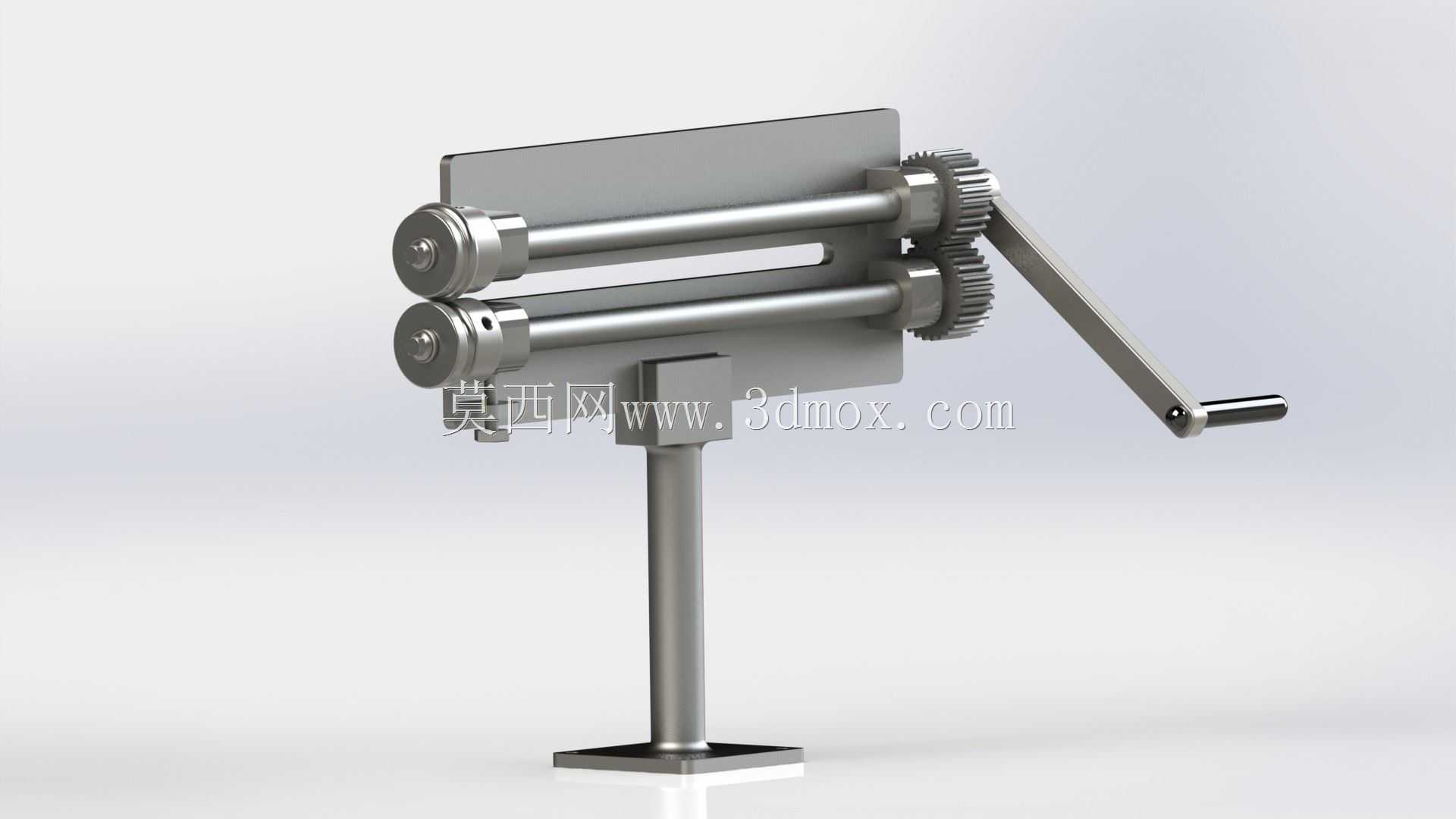

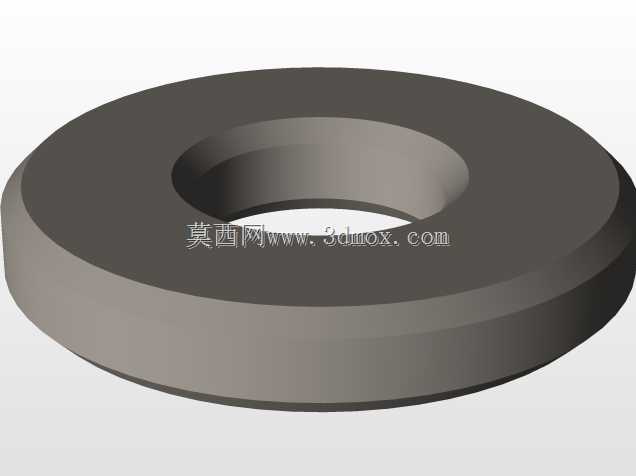

这套手动驱动的板材轮廓加工工装，主要面向小型钣金加工场景、五金维修作坊以及教学实训场景使用，适配厚度0.3-1.2mm的冷轧钢板、铝板、铜板等常见金属薄板的轮廓滚压成型作业，无需外接电源气源，依靠人力摇动手柄即可完成板材的连续压型加工，尤其适合小批量定制件生产、现场临时修配作业，在没有工业供电的户外维修场景也能快速部署使用。从结构设计逻辑来看，整套工装采用立式悬臂支撑布局，底部方形安装法兰预留四个螺栓固定孔，可直接固定在木质工作台、型钢焊接支架或者水泥台面上，安装时需要保证支撑立柱与安装面的垂直度误差不超过0.5mm/m，避免上下滚压轮出现偏载导致板材压型轮廓偏移。核心执行部件为上下平行布置的两组滚压轮，轮体采用轴承钢淬火处理，表面硬度达到HRC58-62，长期滚压作业不易出现磨损变形，两轮的中心距可通过侧部的锁紧螺栓进行微调，适配不同厚度板材的压合间隙需求，调整时需保证两端间隙差值不超过0.05mm，防止压型过程中板材出现走偏、起皱问题。传动部分采用直齿轮啮合传动结构，摇动手柄的动力通过两级齿轮减速传递到下滚压轮，再通过上下滚压轮端部的啮合齿轮带动上滚压轮同步反向转动，齿轮模数选取1.5，齿面做发黑防锈处理，传动比设置为3:1，手动操作时摇动力矩控制在8N·m以内，单人即可轻松完成连续送料压型作业，无需额外施加过大的推力送料，依靠滚压轮的摩擦力即可带动板材平稳向前进给。工装的主体支撑板采用6mm厚的Q235钢板激光切割成型，两块平行支撑板通过定位销与螺栓连接固定，保证滚压轮安装轴孔的同轴度要求，支撑板中部开设的长槽为板材进给通道，槽宽根据常规加工板材的最大宽度设置为200mm，可满足大部分小型钣金件的轮廓加工宽度需求。支撑立柱采用直径40mm的无缝钢管加工，上下两端分别与主体支架、底部安装法兰焊接为整体，焊接后做去应力退火处理，避免长期受力出现焊接变形，立柱高度设置为220mm，操作时摇柄的高度距离安装面约300mm，符合人工站立操作的人机工程学高度，长时间作业不易产生疲劳。在实际使用过程中，需要提前根据待加工板材的轮廓形状更换对应型面的滚压轮，更换时只需松开支撑板外侧的轴端锁紧螺母，即可抽出轮轴完成滚轮替换，单组滚轮更换时间不超过5分钟，适配不同截面轮廓的板材压型需求，比如薄板折边、圆弧卷边、加强筋压型等常见钣金轮廓加工工序都能通过更换滚轮完成。安装边界方面，整套工装固定后占用的台面尺寸为长280mm、宽150mm，摇柄转动时的最大回转半径为120mm，安装时需要在摇柄侧预留不小于150mm的操作空间，避免摇柄转动时与周边物体发生干涉。送料侧需要预留不小于500mm的板材放置空间，出料侧预留不小于300mm的成品接料空间，保证长尺寸板材加工时不会出现弯折卡料问题。结构设计上没有采用复杂的电控、气动元件，整体故障率极低，日常维护只需定期向齿轮啮合部位、滚轮轴承部位加注锂基润滑脂即可，无需专业人员进行复杂保养，适合加工条件有限的场景长期使用。相比电动滚压设备，这套手动工装的成本更低、部署更灵活，虽然加工效率不如电动设备，但对于小批量、多品种的钣金加工场景来说，投入产出比更高，也不会出现电动设备的漏电、卡料过载烧损电机等问题，操作门槛极低，新员工经过10分钟左右的讲解即可独立操作完成板材压型作业。在滚压轮的型面设计上，采用渐进式成型轮廓，板材进入滚轮时首先经过预压段，再逐步成型到最终轮廓尺寸，避免一次压型角度过大导致板材表面出现裂纹、褶皱缺陷，压型后的板材轮廓尺寸公差可控制在±0.1mm以内，满足一般钣金件的装配精度要求。
