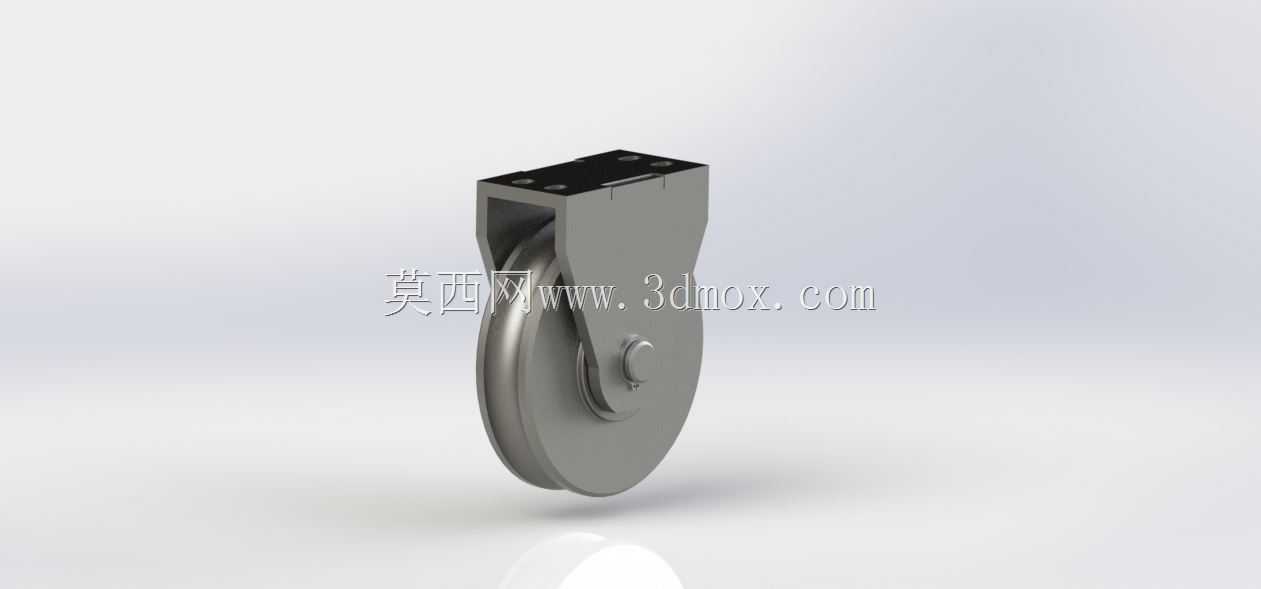

多规格重载工业脚轮参数化三维结构

在车间物料转运、重型设备移位、工装平台移动等工业场景中，脚轮作为直接接触地面承载整机载荷的核心部件，其结构合理性直接决定了移动过程的平顺性、承载可靠性与使用寿命。本次完成的脚轮三维结构，覆盖了从轻型工位器具到重型工业设备的全系列承载需求，建模过程中完全参照实际工业脚轮的装配逻辑搭建，所有配合关系均符合实际生产装配公差要求，可直接用于设备选型阶段的结构干涉校验、安装空间校核与运动仿真验证。

从设计逻辑来看，整套系列脚轮采用统一的安装接口逻辑，针对不同承载等级匹配对应的轮体直径、支架厚度与轴承规格，轮径覆盖60mm到200mm区间，对应单轮额定载荷从200kg到500kg梯度分布，能够适配不同自重的移动设备需求。建模时优先考虑了安装边界的通用性，支架安装孔位采用行业通用的孔距规格，其中小规格轮组匹配10*50的安装孔距，中大规格轮组对应升级为12*50、14*70、18*70的孔距参数，安装面到轮体最外侧的回转半径经过反复校验，确保设备安装后转向过程中轮体不会与设备底架、支撑腿发生碰撞干涉，轮体宽度从27mm到41mm随载荷等级递增，接地面积同步增大，能够在普通环氧地坪、水泥地面、钢板地面等常见工业地面场景下保持足够的接地比压，避免轮体压伤地面或者因压强过大出现卡滞。

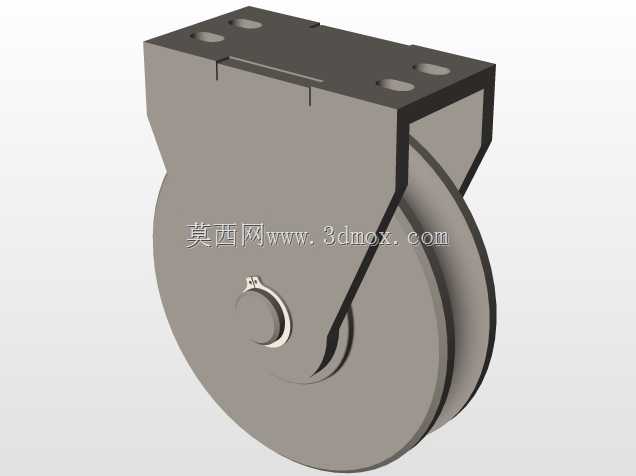

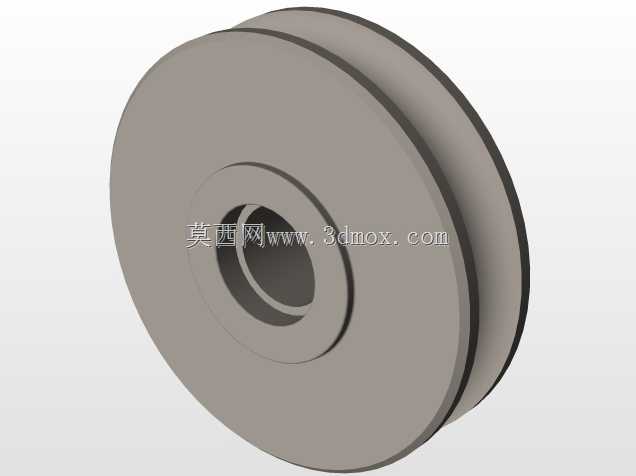

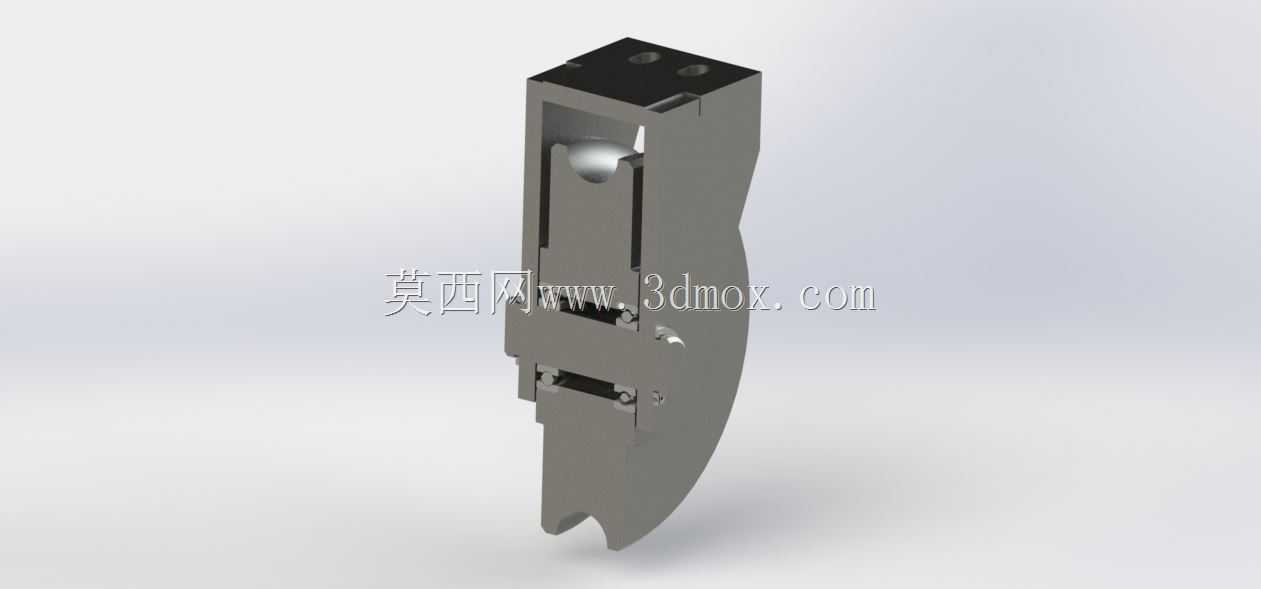

结构细节上，轮体与支架的连接采用标准深沟球轴承配合销轴的结构，建模时还原了轴承的安装位、销轴的防转卡槽、支架的加强筋结构，转向部分的回转支承结构也按照实际工业脚轮的摩擦副间隙搭建，在做运动仿真时能够真实模拟转向过程的阻尼特性与摆动范围。针对不同使用场景的需求，轮体材质可根据实际使用环境替换，比如防静电场景替换导电轮材质、有油污场景替换耐油橡胶材质、高温场景替换耐高温酚醛轮材质，三维模型中预留了材质替换的参数接口，不需要重构结构即可完成不同材质轮体的适配。

在实际设备选型应用中，设计人员可直接调用对应规格的脚轮模型装配到设备底架上，提前验证安装高度是否符合设备的离地间隙要求，检查脚轮伸出长度是否会影响设备停靠时的支撑脚落地，同时可以通过三维测量直接获取安装孔的坐标位置，直接输出到底架的加工图纸中，减少二次测绘的误差。对于需要做整机移动仿真的场景，该模型的轮体转动副、转向副均已按照实际运动关系约束完成，不需要重新添加配合即可直接导入仿真环境，模拟设备过门槛、斜坡、小障碍时的轮体运动状态，验证支架强度是否满足冲击载荷要求。整套模型的结构完全贴合工业脚轮的实际生产工艺，支架的折弯圆角、焊接位置、轮体的包胶厚度都按照行业通用工艺参数设置，不存在无法加工的异形结构，可直接作为脚轮定制生产的结构参考，也可用于现有脚轮产品的改型优化设计。
