挖掘机斗齿凹痕逆向扫描实体造型

项目分类:3D模型 发布时间:2021-10-16 ID:326037
  • 挖掘机斗齿凹痕逆向扫描实体造型
  • 挖掘机斗齿凹痕逆向扫描实体造型

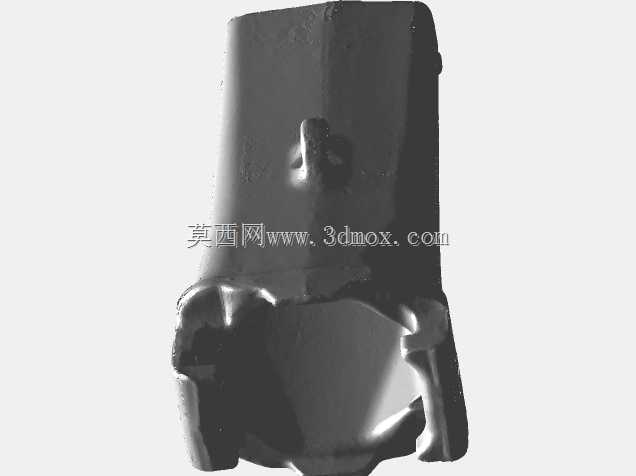

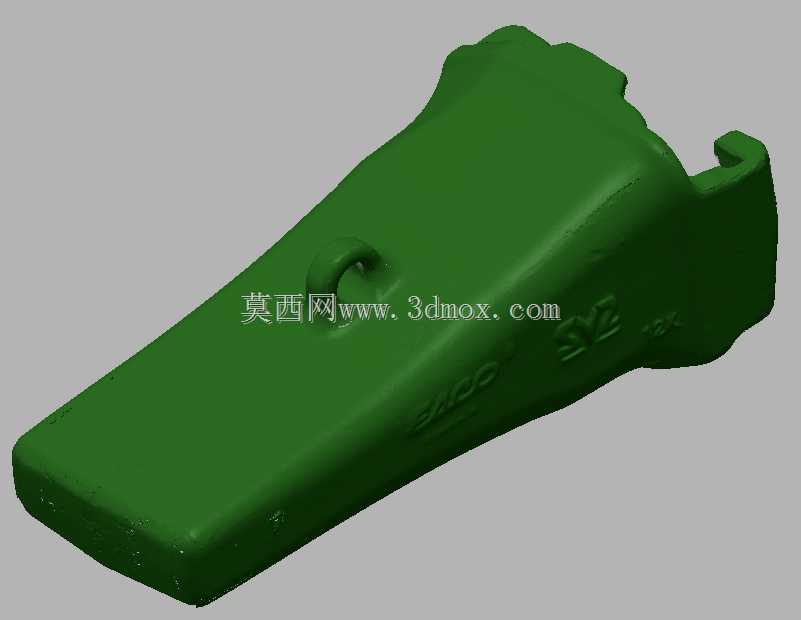

在矿山剥离、土石方开挖、河道清淤等重载作业场景里,挖掘机斗齿是直接与作业介质接触的核心易损部件,其表面的凹痕、磨损形貌直接反映了实际作业中的受力状态与介质冲击特性,这类扫描数据的逆向还原,能为斗齿的耐磨优化、失效分析、备件仿制提供最贴合实际工况的三维基准。不同于正向设计的理想化数模,这份扫描得到的实体完整保留了斗齿在实际使用中形成的凹痕分布:齿尖工作段的迎土面存在连续的冲击凹痕,是作业过程中与硬质石块、密实土层反复撞击挤压形成的,这类凹痕的深度、走向直接对应斗齿切入介质时的受力角度,能帮设计人员判断现有齿形的应力集中区域,调整齿面的弧度与合金堆焊区域的分布。从安装边界来看,扫描得到的斗齿尾端卡槽结构完整还原了与齿座的配合尺寸,卡槽内侧的定位凸台、锁紧销孔的位置偏差控制在扫描精度范围内,能直接用于配套齿座的匹配校核,避免备件生产时出现安装间隙过大、锁紧失效的问题——很多现场更换斗齿时出现的窜动、脱落问题,本质就是仿制件没有还原实际磨损后的配合边界,导致锁紧结构无法有效贴合。斗齿的外形尺寸沿长度方向呈渐变楔形,齿尖段的截面厚度随磨损凹痕的分布逐步收窄,这种非均匀的磨损形貌是实验室台架试验很难复现的,毕竟实际作业中斗齿切入介质的角度会随操作手的作业习惯、作业面的硬度分布不断变化,形成的凹痕没有规则的几何规律,只有通过三维扫描才能完整捕捉这些离散的形貌特征。在设计思路层面,这类带实际凹痕的扫描数模,不需要做过度的理想化光整处理,保留凹痕的原始形貌反而更有价值:可以将凹痕区域作为网格划分的加密区,做有限元冲击仿真时,能更准确模拟应力在磨损后的齿体上的传递路径,判断斗齿在剩余寿命周期内的断裂风险点;也可以对比同批次不同作业时长的斗齿扫描数据,统计凹痕的扩展速率,优化斗齿的热处理工艺,调整齿体不同区域的硬度梯度,让齿尖的高磨损区域具备更好的抗冲击韧性,根部安装区域具备足够的结构强度避免断裂。从设备实际用途出发,斗齿的核心作用是在铲斗切入作业介质时降低切入阻力,同时保护铲斗斗唇结构不被直接磨损,表面的凹痕虽然是磨损形成的,但合理的凹痕形貌反而能在一定程度上留存作业介质中的细颗粒,形成料打料的磨损层,降低齿体本体的磨耗速度,这也是很多优化后的斗齿会在工作段刻意设计非光滑表面的原因,而这份扫描得到的自然凹痕分布,刚好能为这类仿生非光滑表面的设计提供实际参考。在安装适配性上,扫描数模完整还原了斗齿与齿座配合的所有接触面形貌,包括卡槽内侧因为反复拆装形成的挤压凹痕,这些细节在正向设计的数模里是不存在的,但在做备件的适配性验证时,这些细节直接决定了备件安装后的旷量大小,如果忽略这些实际使用形成的配合面特征,生产出的备件很可能出现安装困难或者锁紧后间隙过大的问题,加剧作业过程中的冲击磨损。针对不同作业场景,斗齿的凹痕特征存在明显差异:矿山作业的斗齿凹痕更深、分布更集中在齿尖正面,是大块硬质矿石持续撞击形成的;土方作业的斗齿凹痕更浅、分布更均匀,是细颗粒砂土持续磨耗形成的,这份扫描数模对应的凹痕特征,刚好对应典型的土石混合作业工况,能为这类通用工况下的斗齿改型提供真实的形貌基准,不需要再单独做长时间的现场磨损数据采集。做三维建模的过程中,不需要刻意把凹痕区域做平滑处理,保留原始扫描的网格特征,能让后续的仿真、3D打印验证环节更贴近实际状态,比如用耐磨材料打印1:1的样件做台架磨损试验时,带原始凹痕的样件和全新理想化样件的磨损数据差异,能帮设计人员更准确评估改型后的斗齿在全生命周期内的性能变化。
