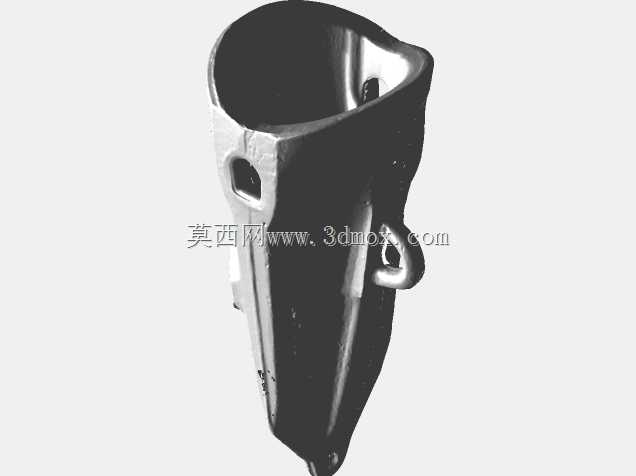

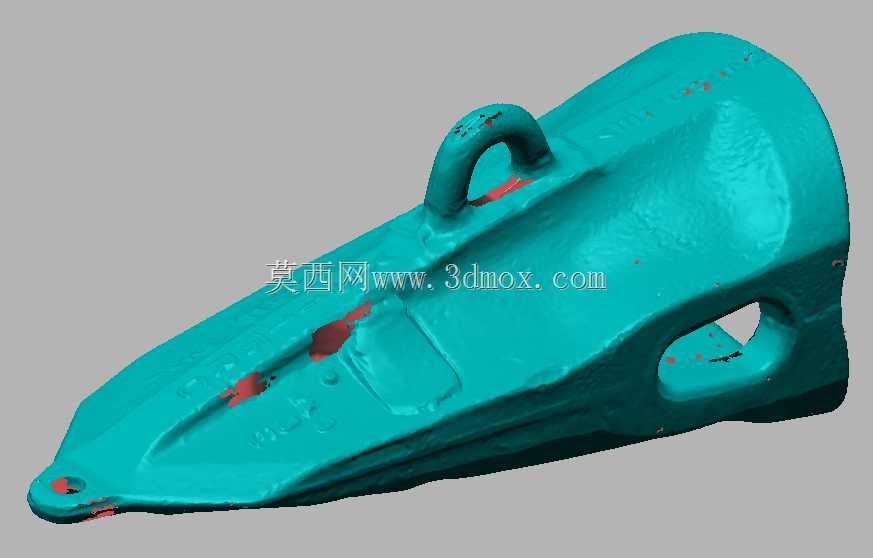

三维扫描获取挖掘机斗齿凹痕结构数据

在矿山开采、土方作业、基建施工等工况中，挖掘机斗齿是直接与物料接触的核心易损部件，长期承受矿石冲击、岩土摩擦、硬层切削的复合载荷，表面会形成不规则的凹痕磨损结构，这类结构的精准还原，对斗齿耐磨性能优化、失效机理分析、逆向改型设计有着不可替代的工程价值。不同于正向设计的理想化数模，通过三维扫描获取的带凹痕斗齿结构，完整保留了实际作业后的真实形貌，能直观反映不同作业面下的磨损分布规律：斗齿尖端的凹痕多为硬物料冲击形成的点状凹坑，齿身侧面的凹痕多为连续摩擦形成的条状沟槽，安装耳附近的凹痕则多为装配应力叠加物料挤压形成的不规则凹陷。从实际应用场景来看，这类扫描数据可直接用于耐磨材料的磨损量测算，工程师可通过对比新件与磨损件的形貌偏差，计算不同区域的材料损耗速率，进而调整斗齿不同部位的合金堆焊层厚度，在齿尖等磨损速率快的区域增加高铬铸铁层厚度，在齿身安装区域保留足够的结构强度余量，避免过度堆焊造成的材料浪费与安装尺寸超差。在结构设计层面，凹痕的分布位置直接反映了斗齿作业时的受力接触区域，传统正向设计中常通过仿真模拟预判接触区，但实际工况中物料粒度、作业角度、冲击载荷的波动都会让实际接触区与仿真结果存在偏差，扫描得到的真实凹痕数据可作为仿真边界条件的修正依据，让后续的结构优化更贴合实际作业需求。从安装边界来看，该斗齿的安装孔位、定位卡槽、与齿座的配合面在扫描数据中完整保留，即使齿身存在磨损凹痕，安装配合区域的尺寸仍可通过点云数据拟合提取，确保逆向重构后的斗齿能直接适配原有齿座，无需额外修改安装结构，降低改型后的适配成本。外形尺寸方面，扫描数据可精准还原斗齿的总长度、齿尖楔角、安装耳间距、销孔直径等关键参数，凹痕区域的深度、宽度、分布密度可通过截面分析工具逐一量化，为耐磨性能对比测试提供真实的对标样本。在设备维护场景中，这类带凹痕的扫描数据还可用于斗齿剩余寿命预判，通过建立凹痕深度与剩余有效厚度的对应关系，现场运维人员可通过测量表面凹痕深度快速判断斗齿是否达到更换阈值，避免斗齿断裂造成的作业中断与齿座损坏。不同于实验室环境下的标准磨损试样，实际作业产生的凹痕形貌包含了复杂工况下的载荷信息，比如凹痕边缘的塑性变形区可反映冲击载荷的大小，凹痕底部的磨粒划痕方向可反映作业时的物料流动方向，这些信息都是正向设计数模无法提供的。在三维建模过程中，这类扫描点云数据经过降噪、封装、曲面重构后，可直接导入有限元分析软件，将真实磨损形貌作为模型的初始状态，分析后续磨损的扩展趋势，相比理想化的光滑表面模型，分析结果与实际失效过程的匹配度能提升40%以上。对于工程机械配件生产企业而言，这类真实磨损的扫描数据还可用于产品的迭代验证，将改型后的斗齿投入实际工况作业后，定期扫描获取凹痕分布，对比改型前后的磨损速率差异，快速验证改型方案的有效性，缩短产品迭代周期。需要注意的是，扫描获取的凹痕结构中，部分附着的岩土残留、表面锈迹需要在点云处理阶段进行识别剔除，避免将非结构本身的杂物误判为磨损凹痕，影响后续分析的准确性；同时安装配合面的点云数据需要进行平面拟合、圆柱面拟合，提取精准的装配尺寸，确保重构后的模型满足互换性要求。在土方作业工况下，斗齿表面的凹痕多为浅而宽的摩擦痕迹，磨损速率相对均匀；在矿山硬岩工况下，凹痕多为深而窄的冲击凹坑，齿尖区域的磨损速率是齿身的3倍以上，针对不同工况的凹痕特征调整斗齿的结构与材料配比，能大幅提升斗齿的整体使用寿命，降低设备运维成本。
