做小型通用动力设备逆向开发的工程师大多接触过这类曲轴,它是小型二冲程汽油机动力输出的核心承载件,常见于园林修剪机械、小型航模动力、便携植保设备这类对整机重量、动力输出密度要求极高的场景。这类曲轴的工作环境比较特殊,整机转速普遍能到上万转,运行过程中要持续承受活塞往复运动带来的交变冲击载荷,还要平衡曲柄旋转产生的惯性力,一旦结构尺寸出现偏差,轻则运行振动超标、轴承过早磨损,重则出现曲轴断裂、动力输出失效的问题。

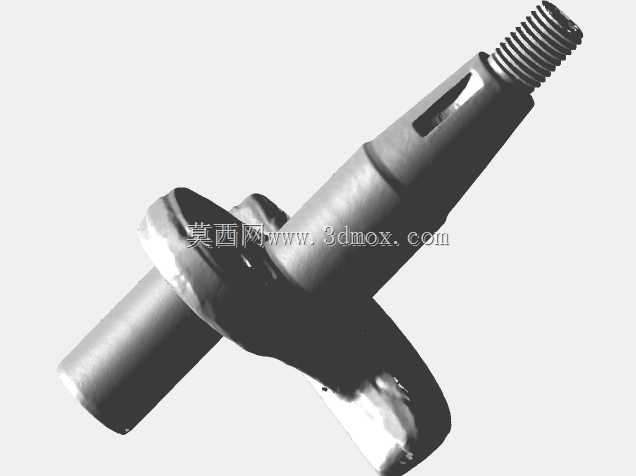

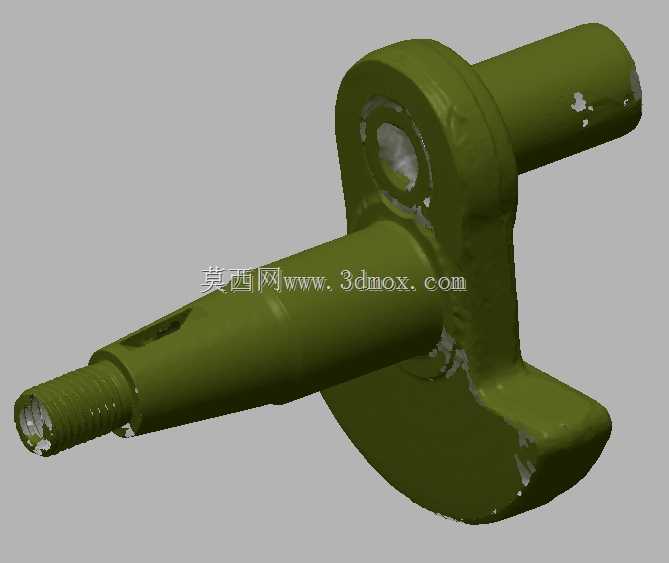

从结构上看,这根曲轴采用整体式偏心曲柄布局,一端加工有细牙外螺纹,用于安装飞轮或者动力输出连接套,螺纹段旁设计有定位扁位,装配时可以通过扁位卡紧防止连接部件跟转,避免高速运转下连接松脱。中间的主轴颈是轴承安装位,表面粗糙度要求极高,和滚动轴承内圈采用过盈配合,装配时要严格控制压入力,防止轴颈变形影响旋转精度。偏心布置的曲柄销是连接连杆大头的位置,销颈和主轴颈的平行度公差要控制在0.02mm以内,不然会导致连杆运行卡滞,加剧活塞和缸体的偏磨。尾部的平衡块是整根曲轴的关键平衡结构,它的轮廓形状是根据往复运动部件的质量、旋转偏心质量反复计算修整出来的,目的是抵消高速旋转时的一阶惯性力,降低整机振动水平。
做这类逆向结构还原的时候,不能只照着扫描点云复刻外形,首先要核对各个安装位的尺寸边界:主轴颈的直径要匹配常用的小型深沟球轴承尺寸,轴颈长度要对应曲轴箱的轴承座安装深度,保证装配后曲轴没有轴向窜动;曲柄销的直径要和连杆大头的滚针轴承内径匹配,偏心距要和对应缸径的活塞行程对应,不然会出现活塞撞缸盖或者行程不足压缩比不达标的问题。平衡块的外轮廓不能和曲轴箱内壁、连杆运行轨迹发生干涉,要预留至少1mm的安全间隙,同时还要尽可能压缩平衡块的体积,降低曲轴整体的转动惯量,让油门响应更灵敏。
实际装配调试的时候,这根曲轴的轴向定位要靠两侧轴承的卡簧槽配合孔用卡簧实现,安装时要在轴颈表面涂抹少量二硫化钼润滑脂,减少冷启动阶段的磨损。螺纹端的连接部件拧紧力矩要严格控制,力矩过大会导致螺纹段应力集中断裂,力矩过小则会出现运转时部件飞脱的风险。做动平衡测试的时候,要在平衡块的指定位置去重,保证整轴的动平衡精度达到G2.5级以上,才能满足高转速运行的要求。很多新手做这类零件建模的时候,容易忽略轴颈处的圆角过渡,实际上所有轴径变化的位置都设计有R0.5到R1的过渡圆角,用来分散应力集中,避免交变载荷下出现疲劳裂纹,这些细节在逆向建模的时候必须准确还原,不能做成直角过渡,不然做出来的零件使用寿命会大幅缩短。另外,曲轴上的油道孔虽然尺寸不大,但作用关键,它负责将曲轴箱内的混合油气引导到连杆大头轴承位置实现润滑,建模的时候要保证油道的贯通性,不能出现堵孔的问题,不然运转几分钟就会出现连杆轴承烧蚀的故障。
