斯蒂尔090链锯动力输出曲轴结构

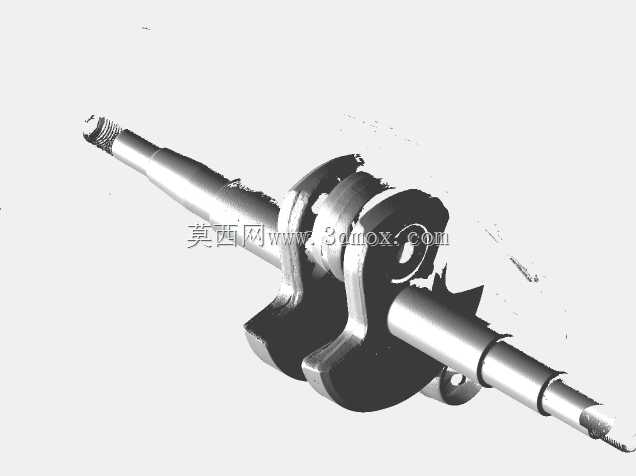

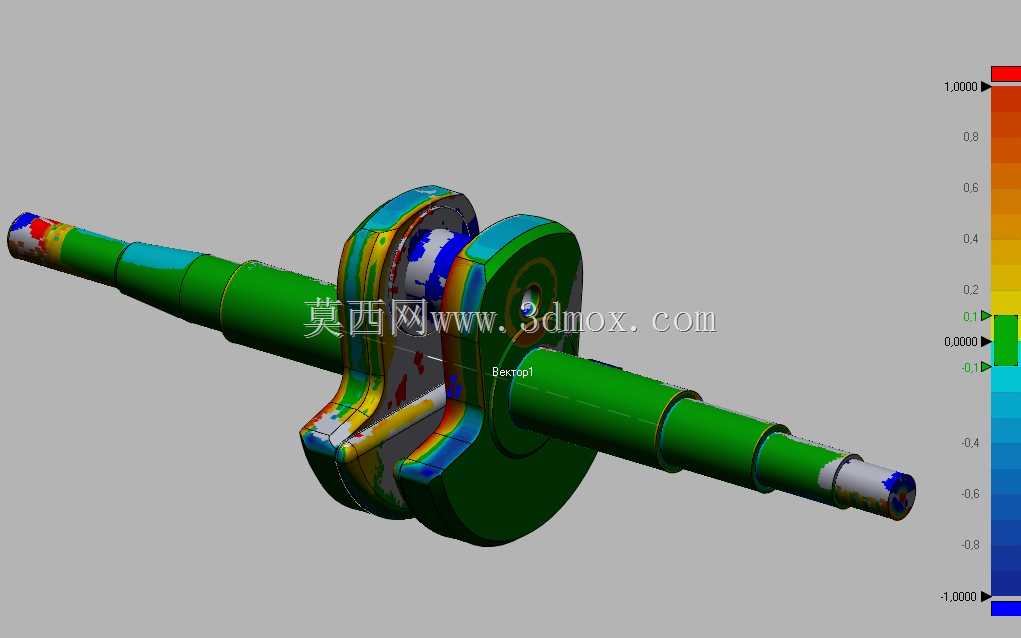

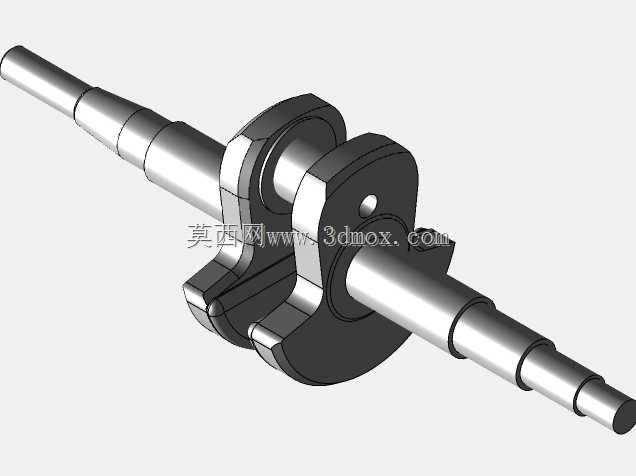

在园林采伐、消防破拆、木材粗加工这类高频重载作业场景里，大排量手持链锯的动力输出可靠性，很大程度上取决于曲轴部件的结构合理性与装配精度，本次呈现的斯蒂尔090链锯曲轴，正是针对大排量单缸二冲程内燃机的动力传递需求完成的参数化重构结构。不同于通用小型内燃机的曲轴设计，链锯作业时需要承受高频冲击载荷，锯切过程中遇到硬质木节、夹锯工况时，曲轴会瞬间承受远超额定输出的扭矩冲击，因此在结构设计阶段，首先要平衡的是部件轻量化与结构强度的矛盾——手持设备的整体重量直接决定长时间作业的疲劳度，曲轴作为运动部件，自身的转动惯量还会直接影响动力响应速度，过重的曲轴会导致油门响应滞后，过轻则无法储备足够的转动惯量来缓冲锯切时的载荷波动，容易出现熄火、连杆断裂等故障。从结构布局来看，该曲轴采用整体式实心轴身设计，两端的支撑轴颈按照链锯箱体的轴承安装位做了阶梯式尺寸匹配，轴颈的表面粗糙度与同轴度要求直接决定了运转时的振动水平，实际装配中，两端轴承位的同轴度公差需要控制在0.02mm以内，否则高速运转时会出现箱体共振、轴承过早烧蚀的问题。曲轴的曲柄销部分与连杆大头轴承配合，其位置精度决定了活塞的上下止点位置偏差，直接影响燃烧室的压缩比，这也是二冲程发动机动力输出的核心影响因素，设计时曲柄销的偏心距严格匹配气缸行程参数，同时在曲柄臂位置做了合理的配重设计，用来平衡活塞往复运动产生的一阶惯性力，降低整机振动。很多维修场景里遇到的链锯高速抖动问题，追根溯源往往是曲轴配重失衡、轴颈磨损导致同轴度超差引发的。从安装边界来看，该曲轴的轴向定位依靠两端轴承与箱体轴承座的台阶配合，轴身上预留的油封安装位尺寸与箱体油封槽完全匹配，能够保证曲轴箱的密封性能，避免二冲程发动机的混合油气泄漏，同时防止外界的木屑、粉尘进入曲轴箱磨损运动部件。不同于多缸发动机的曲轴，单缸链锯曲轴的曲柄臂同时承担了飞轮的部分储油功能，部分结构的曲柄臂上会设计有导油槽，在曲轴高速旋转时依靠离心力将曲轴箱内的混合润滑油甩到连杆大头轴承、活塞销等需要润滑的位置，这也是这类小型二冲程发动机能够实现无独立机油泵润滑的核心结构逻辑。在逆向重构这类实物部件时，首先通过三维扫描获取磨损后实物的点云数据，再结合原厂的装配尺寸链做参数化修正，剔除实物磨损产生的尺寸偏差，还原设计初始的公差配合要求，比如轴颈的磨损量、曲柄销的失圆度都需要在建模阶段修正到设计标称值，否则重构出的模型用于配件生产时，会出现装配过松或者过紧的问题。实际作业中，090这类大排量链锯多用于大径级木材的采伐作业，曲轴需要长时间维持六千到八千转的运转转速，温升带来的轴身热膨胀量也在设计阶段做了预留，轴颈与轴承的配合公差选用过渡配合，既保证常温下装配的便利性，也能在工作温度下维持合适的配合紧度，避免出现轴承跑内圈的故障。很多非原厂配件的曲轴之所以使用寿命短，往往是忽略了配重平衡与热膨胀量的设计，要么配重偏差导致高速振动大，要么轴颈尺寸公差不合理，工作温升后轴颈膨胀抱死轴承。从结构强度角度，该曲轴的应力集中位置主要在曲柄销与曲柄臂的过渡圆角处，设计时采用了大圆角过渡结构，避免截面突变带来的应力集中，能够承受锯切硬木时的瞬时冲击载荷，同时轴身的阶梯过渡位置也做了卸荷槽设计，减少应力集中带来的断裂风险。在三维建模过程中，这类回转类部件的建模重点在于保证各轴段的同轴度、曲柄销的偏心距精度，以及配重块的质心位置偏差，所有的圆角、退刀槽结构都需要严格按照实际装配需求还原，不能为了建模简化而省略，否则后续做有限元强度分析、运动仿真时会出现结果偏差，无法指导实际的配件生产或者故障分析。对于园林工具维修、小型内燃机设计的从业者来说，这类曲轴的结构参数可以作为大排量单缸二冲程动力部件的设计参考，尤其是手持动力设备的曲轴平衡设计、安装边界的尺寸匹配逻辑，能够直接迁移到其他同类型手持内燃设备的结构设计中，比如割灌机、手持内燃钻孔机的曲轴设计，都需要遵循同样的轻量化、动平衡、密封配合的设计原则。
