SkiDoo雪地摩托RotaxRMZ550活塞结构

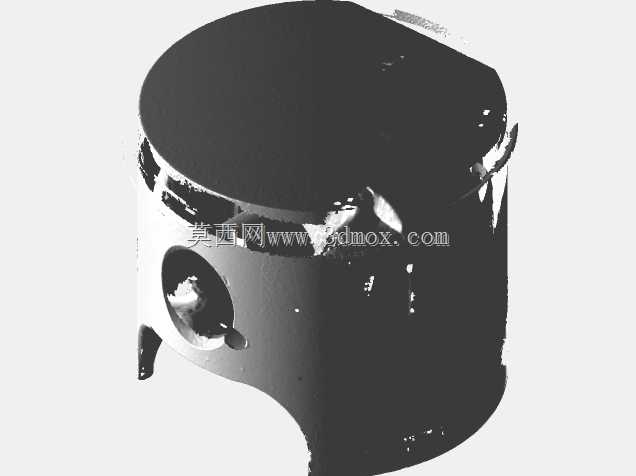

在雪地摩托的动力系统中，活塞是直接决定整机输出可靠性与动力响应的核心往复部件，本次呈现的是适配Ski Doo系列雪地摩托搭载的Rotax RMZ 550动力单元的76mm缸径活塞，这类活塞的工作场景和常规路面机动车活塞有明显差异——高纬度寒区作业时，冷启动瞬间缸壁温差可达上百摄氏度，积雪覆盖的非铺装路面行驶时负载波动幅度远大于铺装路面，大油门持续爬坡、深雪脱困时的持续高负荷工况占比更高，这就要求活塞在结构设计上必须兼顾低温韧性、高温强度与往复运动的轻量化平衡。从实际装车的安装边界来看，该活塞公称直径为76mm，和缸套的配合间隙需要匹配寒区使用的低粘度冬季机油特性，冷态间隙略大于常温使用的同排量机型活塞，避免冷启动瞬间活塞裙部和缸壁出现干摩擦拉伤；活塞销孔的同轴度、裙部的型线设计都经过了实际工况的逆向校核，裙部的中凸变椭圆型线是针对侧压力分布优化的，做功行程中活塞受侧推力挤压时，裙部和缸壁的接触压力会均匀分散在整个承压面，不会出现局部应力集中导致的拉缸或者裙部磨损异常。活塞顶部的燃烧室凹坑造型是匹配Rotax RMZ550的半球形燃烧室设计的，压缩比控制完全适配雪地摩托常用的混合燃油标号，凹坑边缘的过渡圆角做了圆滑处理，减少点火后火焰传播的死角，降低爆震发生的概率，尤其是在高海拔低气压区域行驶时，合理的燃烧室挤气面积可以加快火焰传播速度，避免高反导致的动力衰减。活塞环槽的位置和宽度是按照三道环的配置设计的，两道气环一道油环，气环槽的上下端面平面度要求极高，工作时要保证气环的密封性能，避免高压燃气下窜到曲轴箱稀释机油，油环槽的回油孔布局经过优化，能在活塞高速往复运动时快速刮除缸壁多余的机油，减少机油消耗量，寒区使用时机油粘度随温度变化大，合理的回油通道设计可以避免低温时机油刮除不彻底导致的积碳生成。活塞销座的加强筋结构是针对高负荷冲击设计的，雪地摩托在深雪冲坡时，曲轴输出的扭矩会通过连杆瞬间传递到活塞销座，加强筋的走向和应力传递路径完全重合，能把活塞销承受的冲击载荷均匀分散到活塞整个顶部和裙部结构，避免销座位置出现应力开裂。从实际使用场景来说，这类活塞不仅要承受常规的往复惯性力，还要应对雪地行驶时频繁的转速波动，比如穿越树林时的频繁加减油门、冰面起步时的打滑负载突变，所以活塞的壁厚设计做了差异化处理，销座、环槽区域壁厚适当增加保证强度，裙部非承压区域做了减薄处理降低整体重量，减少往复运动的惯性力，降低曲轴连杆机构的负载，提升高转速下的动力响应速度。很多雪地摩托维修和改装从业者在更换活塞时，往往只关注直径尺寸是否匹配，忽略了裙部型线、环槽位置、销孔偏移量这些细节参数，实际上这些参数直接决定了装机后的运行稳定性，销孔的微小偏移是为了抵消活塞换向时的敲缸噪音，尤其是冷启动怠速状态下，合理的销孔偏移量可以让活塞换向时的侧推力平稳过渡，减少缸套的冲击磨损。另外活塞表面的涂层处理也是针对寒区工况设计的，裙部的减磨涂层在冷启动机油还没充分润滑到缸壁的瞬间，可以起到自润滑的作用，避免短时间的干摩擦损伤配合面，顶部的耐热涂层可以减少积碳的附着，降低长期使用后燃烧室容积变化导致的压缩比异常升高。在三维建模逆向过程中，这类扫描得到的活塞模型可以完整还原所有的结构细节，包括环槽的倒角、销孔的内部卡簧槽、裙部的减重凹坑这些容易被忽略的特征，不管是做维修替换件的开模生产，还是做动力改装的压缩比调整，都可以基于这个模型做进一步的结构优化，比如改装大排量时可以基于这个活塞的基本结构调整顶部凹坑深度改变压缩比，或者调整裙部型线适配改装后的高增压工况，也可以通过模型的应力仿真分析，找到高负荷下的结构薄弱点做针对性加强，避免极限工况下活塞开裂失效。
