塑料挤出机用斜齿啮合螺杆轴结构

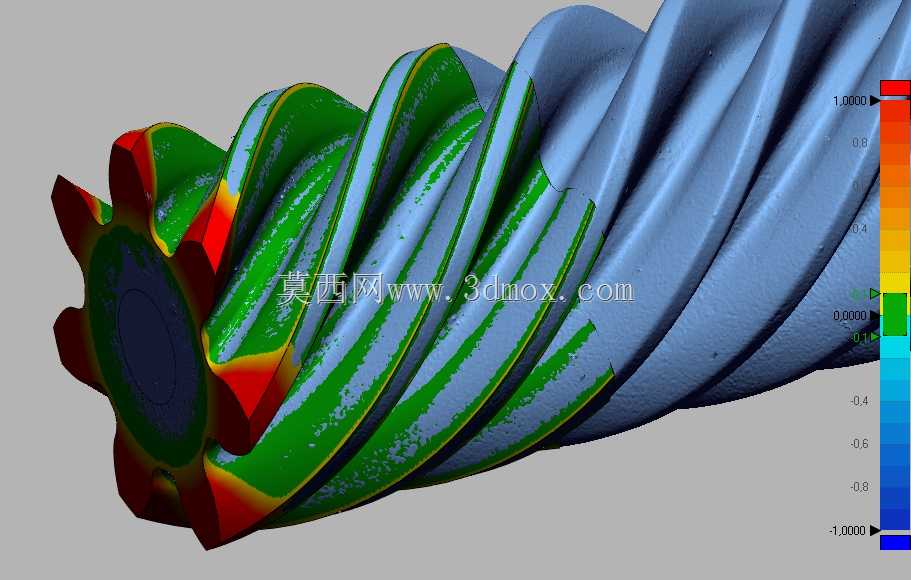

　　在塑料挤出成型生产线的核心挤压单元中，这类带螺旋齿形的轴类部件是决定物料塑化输送稳定性的核心传动兼执行零件，和常规传动用齿轮轴不同，它的齿形并非承担纯扭矩传递的啮合传动功能，而是通过螺旋齿面的连续推挤面，完成熔融态塑料沿轴向的定量输送、增压与均化作业。从三维扫描获取的点云偏差色谱能直观看到，齿面的加工精度控制直接影响挤出过程的压力波动，齿顶与机筒内壁的配合间隙、相邻啮合齿的侧隙均匀度，都会直接反映到最终挤出型材的壁厚公差与表面质量上。

　　做这类零件的结构设计时，首先要匹配对应挤出机的螺杆长径比参数，齿形的螺旋升角不能照搬标准齿轮参数，要结合加工塑料的熔融粘度调整——比如加工高粘度PVC物料时，螺旋升角会适当取小值，提升物料的剪切塑化效果；加工低粘度聚烯烃类物料时，升角适当放大来提升输送效率。轴端的定位轴颈尺寸要和挤出机减速箱输出端的安装止口严格匹配，径向跳动公差控制在0.02mm以内，避免轴运转过程中出现扫膛问题，刮蹭机筒内壁造成设备损伤。

　　从实际应用场景看，这类轴件大多用在平行双螺杆挤出机的啮合区段，两根轴的螺旋齿形呈共轭啮合状态，运转过程中齿面之间会形成连续的封闭容料腔，随着轴的转动，容料腔沿轴向匀速推移，把从加料段送入的松散塑料颗粒，逐步压实、排气、熔融，最后从机头模口均匀挤出。和单螺杆结构相比，带共轭啮合齿的双螺杆轴对物料的混合分散效果更好，适合做改性塑料共混、色母粒制备这类对物料均质性要求高的生产场景。

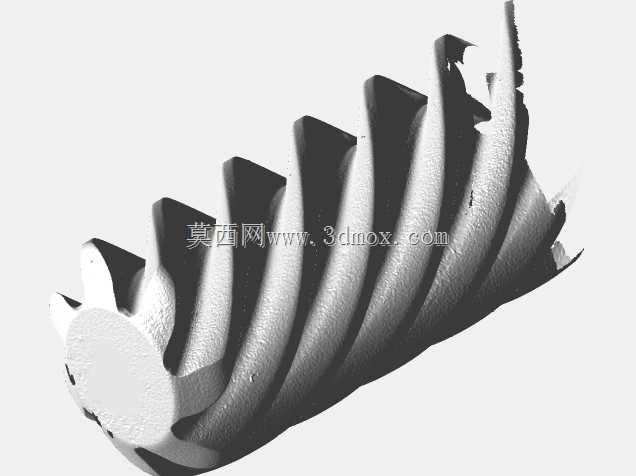

　　设计阶段要重点关注齿根的圆角过渡结构，因为轴在运转过程中不仅要传递扭矩，还要承受物料熔融过程产生的轴向反压力，齿根位置是应力集中的高发区，扫描获取的实物结构里，齿根与轴本体的过渡圆角做了连续平滑处理，避免热处理和长期重载运转下出现疲劳裂纹。轴的中心通常会加工深孔，用来布置温控流道，通入导热油或者冷却水来精准控制挤出过程的物料温度，避免物料局部过热降解，这也是这类挤出用轴件和纯传动齿轮轴的核心结构差异——纯传动齿轮轴不需要考虑内部温控流道的布置，而这类轴的中心孔直径、流道密封结构，都会直接影响温度控制的响应速度。

　　安装边界上，轴的轴向定位要预留热膨胀间隙，因为挤出机工作时段料筒温度通常在160-280摄氏度区间，金属轴件受热会产生轴向伸长，如果安装时没有预留0.3-0.5mm的膨胀间隙，运转过程中会出现轴顶死止推轴承的问题，造成轴承过载烧毁。齿面的表面粗糙度要控制在Ra0.8以下，减少物料在齿面的粘附残留，避免换料换色过程中出现残料碳化影响制品质量。从扫描的偏差分布来看，实物齿面的加工误差主要集中在齿顶边缘位置，这部分是和机筒内壁配合的区域，轻微的磨损不会影响核心的输送啮合功能，但如果磨损量超过0.3mm，就会出现物料回流压力下降的问题，需要及时更换修复。

　　很多刚接触挤出设备设计的工程师容易把这类轴件和普通传动齿轮轴混淆，直接套用标准齿轮的模数、齿宽参数来建模，最后做出来的零件输送效率达不到设计要求，本质上是没搞清楚两类零件的功能差异：普通齿轮轴的核心功能是传递旋转扭矩，齿形参数设计围绕啮合强度、传动噪音、传动效率来优化；而这类挤出用螺旋齿轴的核心功能是构建连续的物料输送容腔，齿形参数设计要围绕物料输送效率、剪切速率、压力建立能力来调整，螺旋齿的导程、齿槽深度、啮合间隙都是根据具体加工物料的特性定制的，没有通用的标准参数可以直接套用。

　　在设备维护层面，这类轴件的磨损监测也可以通过三维扫描的方式来完成，定期扫描齿面的形貌，和初始模型做偏差对比，就能精准掌握齿面的磨损量，预判零件的剩余使用寿命，避免非计划停机造成的生产损失。尤其是在加工含玻纤增强的塑料物料时，玻纤对齿面的磨蚀作用很强，正常工况下3-6个月就会出现明显的齿面磨损，通过扫描数据跟踪磨损速率，可以合理安排备件采购和维护停机时间，减少对生产节奏的影响。
