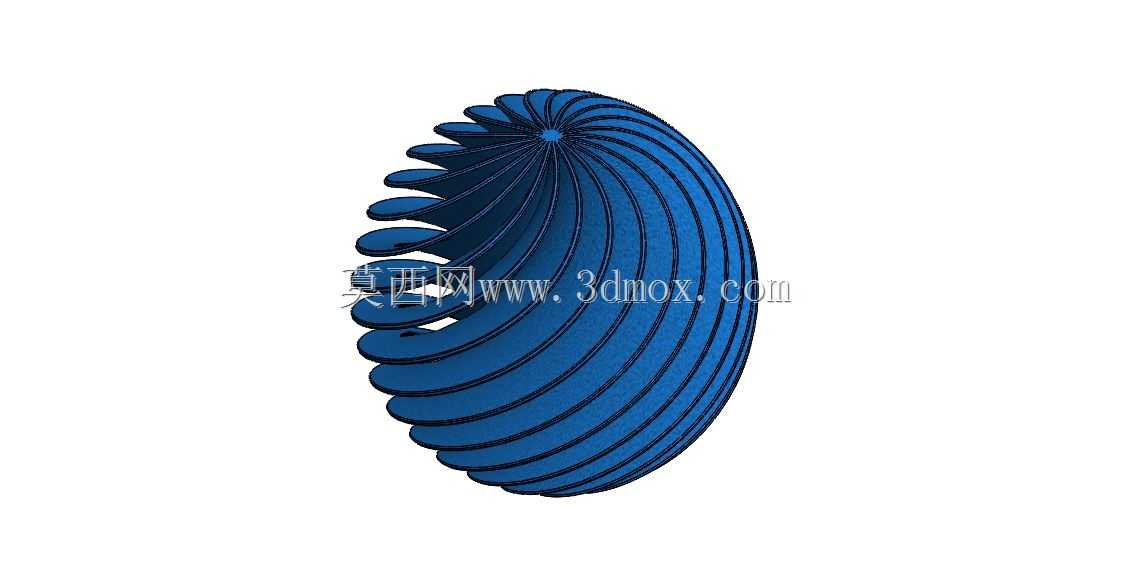

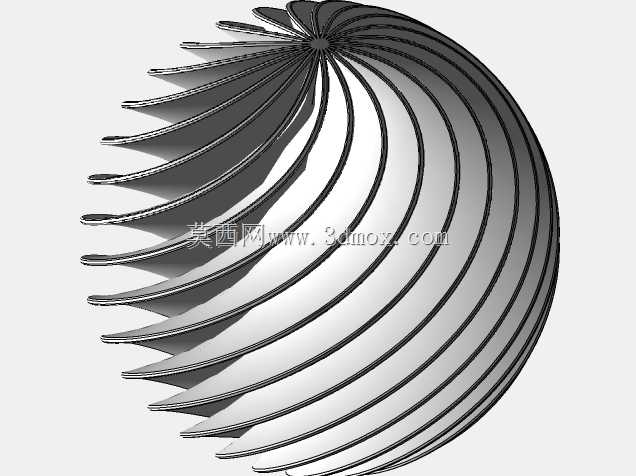

这类带连续螺旋扭曲特征的球体结构,在工业设计领域的应用场景覆盖多个细分方向,最常见的是作为流体混合腔的内置扰流单元,当流体从球体周边流道通过时,连续扭曲的曲面会持续切割流体层,打破层流状态形成稳定湍流,提升不同介质的混合均匀度,相比传统直板扰流件,这种全曲面扭曲结构不会产生流动死角,介质残留量能降低四成以上,也不容易在曲面表面结垢堆积,适合用在食品配料、化工助剂混合的管路系统中。做这个结构的建模时,首先要确定基础球体的基准直径,所有扭曲肋片的外轮廓都要和基准球面保持共面约束,避免安装时和外围腔体内壁出现干涉,肋片的扭曲角度是沿着球体经线方向从极点到赤道均匀渐变的,从顶部极点位置的0度扭转,平滑过渡到赤道位置的最大扭转角,
整个过程的曲率变化要保持G2连续,不然曲面衔接位置会出现棱边,既影响流体通过的顺畅度,也会在3D打印或者机加工时出现应力集中点。从安装边界来看,这个结构的上下极点位置都预留了同轴的定位凸台,凸台直径是基准球体直径的八分之一,凸台长度根据配套腔体的安装孔深度调整,装配时只需要将上下凸台卡入腔体内壁的定位沉孔,不需要额外的紧固件,就能保证整个扭曲球体在流道内保持居中位置,不会被流体冲击出现偏移。除了流体扰流的用途,这种扭曲球体结构也可以作为装饰性的散热构件,用在高功率LED灯具或者小型工控设备的散热端,连续的扭曲曲面相比光滑球面能增加六成以上的散热接触面积,而且曲面的螺旋走向会引导热空气顺着肋片形成自然上升的气流,
不需要额外加装风扇就能实现被动散热,适合用在对噪音控制要求高的办公设备散热场景。建模过程中要注意肋片的厚度保持均匀,从肋片根部到外边缘的厚度差不能超过0.2毫米,不然注塑成型的时候会出现缩痕,金属3D打印的时候也会因为壁厚不均产生变形,肋片和球体核心的衔接位置要做R0.5的圆角过渡,避免应力集中导致肋片在长期流体冲击或者冷热交替下出现断裂。另外这个结构的扭曲肋片数量是经过流体仿真验证的,肋片数量过少会导致扰流效果不足,数量过多则会增加流体通过的阻力,提升泵组的负载,当前的肋片间距能保证在扰流效果达标前提下,流体压损控制在管路系统的允许范围内。如果是作为展示类的创意摆件结构,只需要调整表面的纹理参数,把肋片边缘做小圆角钝化处理,
避免尖锐边角划伤接触人员,上下极点的定位凸台可以替换成平面底座,直接放置在展示台面上即可,不需要额外的支撑结构。做结构校验的时候,要重点检查每个扭曲肋片的曲率变化,不能出现曲面反向褶皱,不然加工时会出现刀具撞刀或者打印支撑难以去除的问题,整个球体的最大外轮廓尺寸要和配套的安装腔体保持至少2毫米的间隙,避免热胀冷缩导致结构卡滞。
