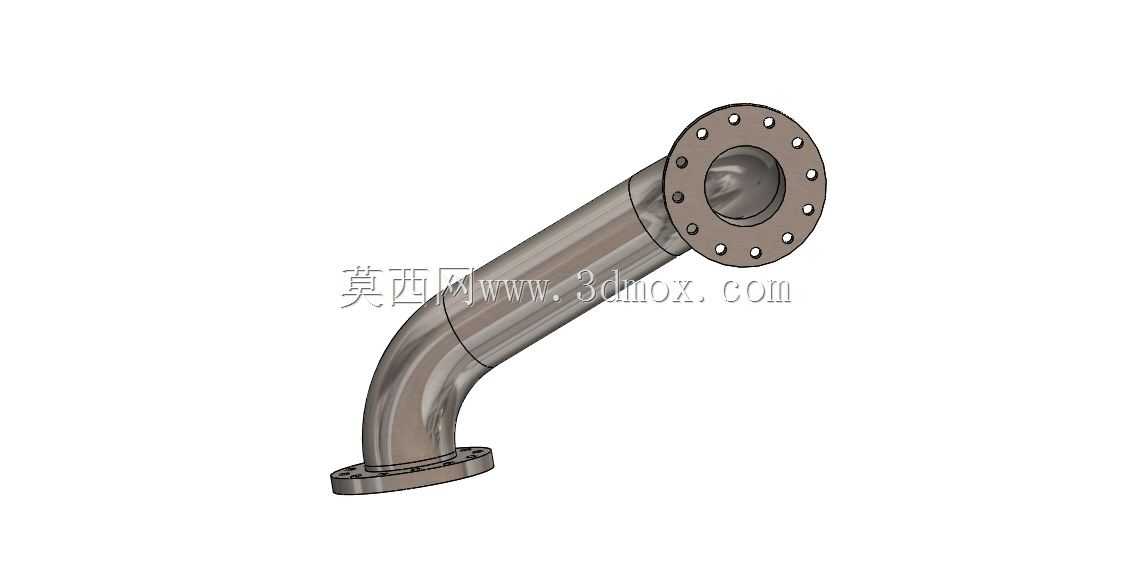

带法兰连接端的弯形流体输送管道

　　这类带法兰连接端的弯形管道，在工业流体输送场景里的应用覆盖度极高，从化工生产的介质输送管线、市政供水的加压管路，到暖通系统的循环水回路、船舶动力舱的燃油输送管路，都能见到同结构管件的身影。它的核心作用是在管路需要转向的位置，完成两段不同走向管路的刚性连接，同时保证连接位置的密封性能满足管路的压力等级要求，避免输送介质出现泄漏问题。

　　从功能特性上看，两端的法兰盘采用周向均布螺栓孔的设计，安装时可以和对应通径的法兰阀件、设备接口、直管段直接配对，通过螺栓紧固配合密封垫片就能完成可靠连接，相比焊接式的弯管接头，这种法兰连接的形式后期拆装维护更便捷，不需要动用切割、焊接设备就能完成管路的局部检修或者部件更换，非常适合需要定期维护、或者管路布局后期可能存在调整需求的工况。弯管段采用平滑的圆弧过渡结构，没有直角弯折的死角，一方面可以降低流体在转向位置的阻力损失，减少输送过程中的能耗，另一方面也能避免流体携带的固体杂质在弯折位置沉积造成管路堵塞，对于输送含少量颗粒的介质、或者高粘度流体的工况，这种平滑过渡的结构优势会更明显。

　　在设计这类管件的时候，首先要匹配所在管路的公称通径，确定管道本体的内径、壁厚参数，壁厚需要根据管路的设计工作压力、输送介质的腐蚀特性来选取，保证长期承压运行下不会出现鼓胀、开裂的问题。弯管段的弯曲半径不能过小，否则一方面弯制过程中容易出现管壁外侧减薄超标、内侧起皱的问题，另一方面也会加大流体的局部阻力，常规工况下弯曲半径一般取管道通径的1.5倍以上，特殊低压大流量场景还会适当加大弯曲半径来降低流阻。两端法兰的尺寸需要严格匹配对应压力等级的法兰标准，螺栓孔的数量、分布圆直径、法兰密封面的形式都要和配对接口保持一致，避免现场安装时出现孔位对不齐、密封面不匹配的问题。建模过程中可以先绘制管道的中心走向曲线，通过扫描特征生成管道的本体结构，再分别在两个端口位置添加法兰盘特征，对法兰和管道连接的位置做圆角过渡处理，减少应力集中的风险，最后完成螺栓孔的阵列切除，就能得到完整的管件模型。

　　从安装边界来看，这类弯管的两个法兰端面分别对应两个垂直方向的安装接口，安装前需要确认两个对接接口的相对位置和弯管的中心距尺寸匹配，避免强行对接造成管路附加应力。安装时要在两个法兰的密封面之间加装对应压力等级的密封垫片，紧固螺栓的时候要采用对角交替紧固的方式，保证各个螺栓的预紧力均匀，避免垫片受力不均出现泄漏。管道安装完成后要按照管路的压力等级做耐压试验，检查法兰连接位置有没有渗漏情况，确认密封合格之后才能投入正常使用。日常运维中要定期检查法兰连接位置的螺栓有没有松动、密封面有没有出现介质渗漏的痕迹，尤其是输送高温、高压、腐蚀性介质的管路，要适当缩短检查周期，避免管件失效引发生产安全问题。
