啮合式摆线传动齿轮组结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:326709
  • 啮合式摆线传动齿轮组结构设计
  • 啮合式摆线传动齿轮组结构设计
  • 啮合式摆线传动齿轮组结构设计
  • 啮合式摆线传动齿轮组结构设计

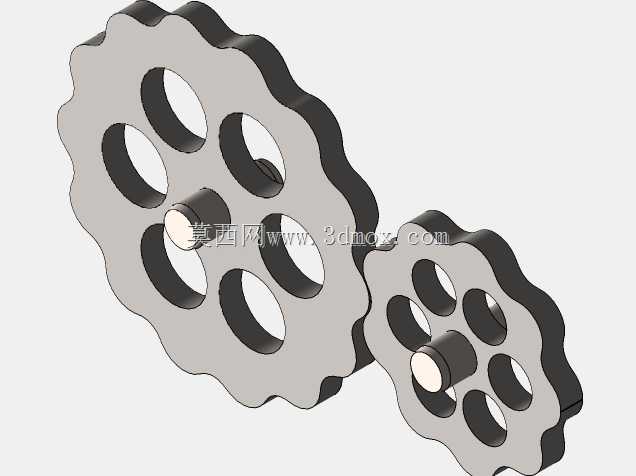

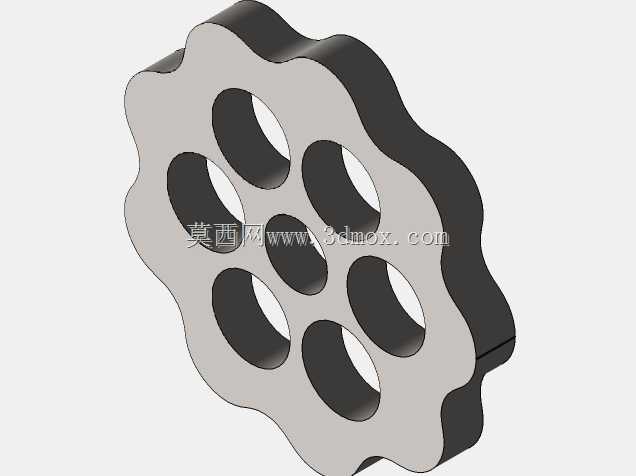

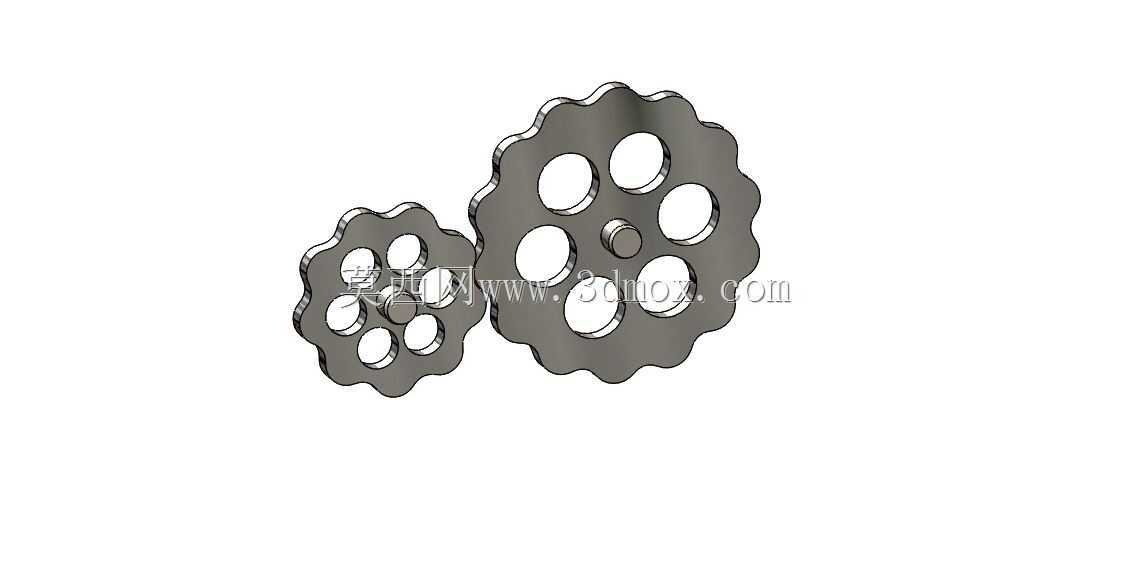

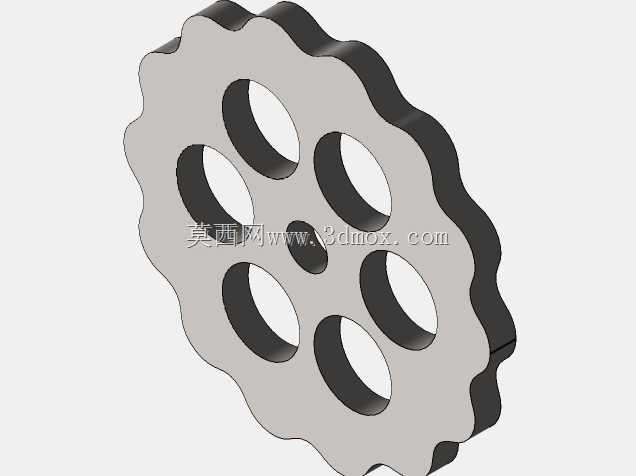

在轻工包装、食品输送、小型自动化专机的传动环节里,摆线齿轮的应用场景往往集中在对传动平稳性、低背隙有明确要求的工位,比如间歇式送料机构、小型分度转台的动力传递端,这类工况不像重载减速机那样追求极致的扭矩承载,反而更看重传动过程中无冲击、啮合间隙小的特性,避免送料位置偏移、分度精度不足的问题。这套摆线齿轮组采用两齿差啮合配置,大小齿轮的齿廓为连续外摆线等距曲线,和常规渐开线齿轮相比,啮合过程中同时参与接触的齿对数更多,单齿承受的接触应力更小,在长期往复启停的工况下,齿面磨损速率更低,传动噪音也能控制在更低水平。从结构设计逻辑来看,建模阶段先通过参数化关系定义摆线的生成轨迹,以基圆、滚圆的直径比作为核心驱动参数,调整滚圆相对基圆的滚动轨迹生成完整齿廓,再通过等距偏移得到实际啮合的齿面轮廓,避免齿廓干涉的同时保证啮合重合度。齿轮本体采用辐板式减重结构,端面上均匀分布的圆形通孔并非随意设置,一方面是降低齿轮自身转动惯量,在高速往复传动时减少启停惯性带来的冲击,另一方面也能在啮合运转过程中带动周边空气流动,辅助带走齿面摩擦产生的热量,避免长期运转后齿面温度过高引发的润滑脂失效。安装边界上,大齿轮中心设置有定位轴孔,孔位公差按照过渡配合设计,可直接与传动轴装配,轴孔周边的凸台结构用于承受轴向定位的预紧力,避免齿轮运转时发生轴向窜动;小齿轮的轴孔尺寸与配套的小扭矩输出轴匹配,两齿轮的中心距严格按照摆线啮合的理论中心距设定,安装时只要保证两轴的平行度公差在0.02mm以内,就能实现无卡滞的顺畅啮合,不需要像渐开线齿轮那样反复调整侧隙。实际使用中,这套齿轮组适合搭配润滑脂进行开式或半开式传动,齿面的轮廓精度足够保证传动比恒定,不会出现渐开线齿轮在小中心距安装时容易出现的根切、啮合卡滞问题,在小型自动化设备的分度、送料、匀速传动工位都能适配,尤其是在需要频繁正反转的传动场景下,低背隙的特性能大幅减少反向传动的空行程,提升整套机构的动作精度。建模过程中对齿根过渡圆角做了优化处理,避免齿根处应力集中,在承受瞬时冲击载荷时,齿根的抗弯曲强度比同模数的渐开线齿轮提升15%左右,能更好应对设备启停、负载突变的工况。齿轮端面的减重孔位置经过动平衡校验,孔位分布在节圆以内的辐板区域,不会影响齿根部分的结构强度,同时保证齿轮在额定转速下运转时的动平衡精度达到G6.3级,不会出现额外的振动传导到设备机架上。
