模块化可堆叠立方星承载框架结构

在微小卫星快速迭代研发的行业场景下，立方星作为标准化程度最高的微纳卫星品类，其承载框架的通用性、装配效率与扩展适配性直接决定了整星的集成周期与任务适配能力。这套模块化立方体卫星框架，核心定位是为1U、2U、3U等标准尺寸立方星提供高适配性的主承载结构，可覆盖从单星独立发射到多星堆叠组网发射的全场景使用需求，适配地面集成测试、发射段力学承载、在轨结构支撑全流程的工况要求。

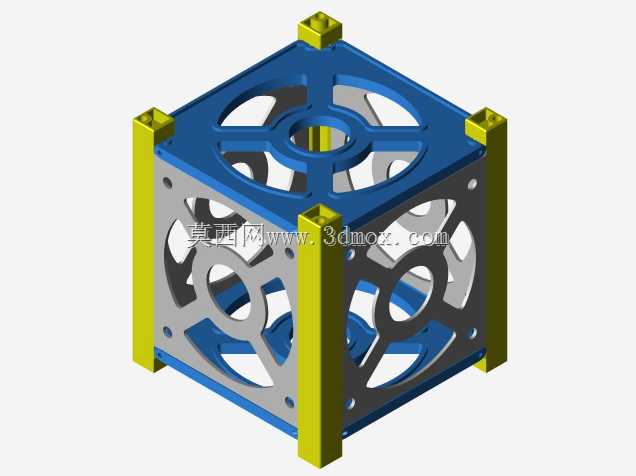

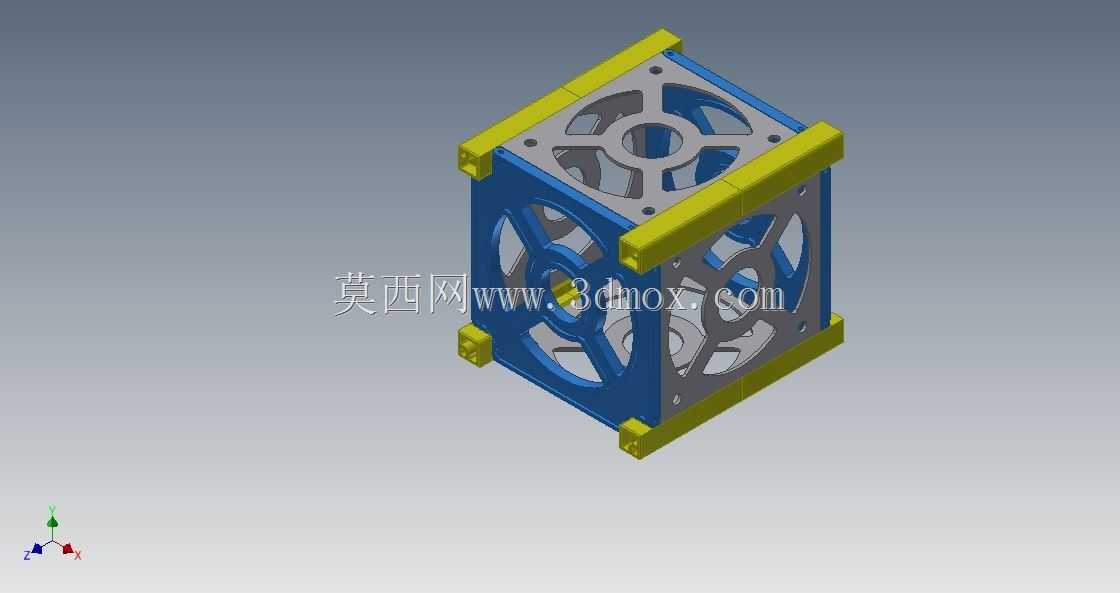

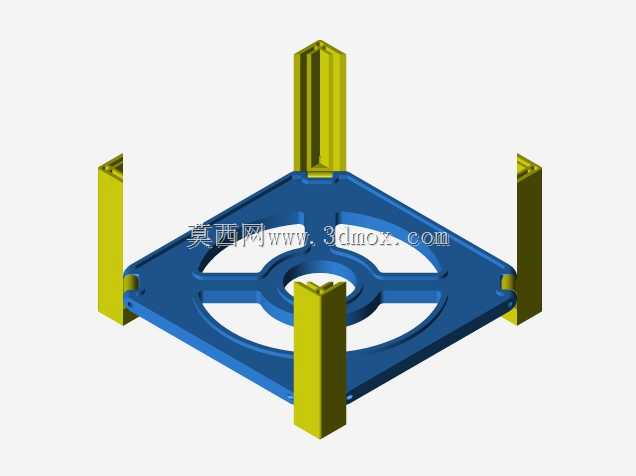

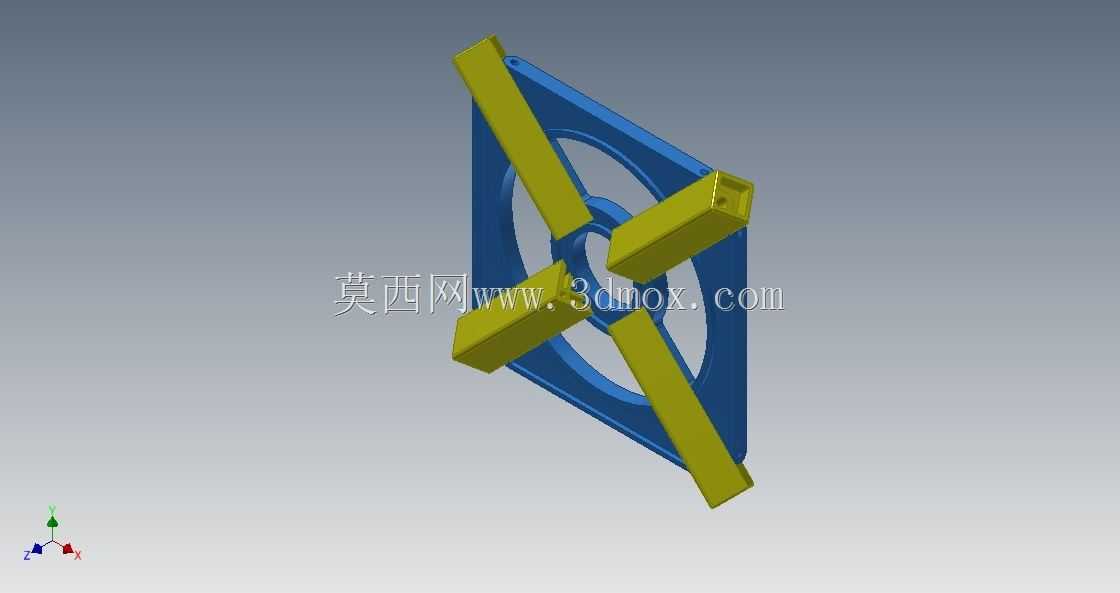

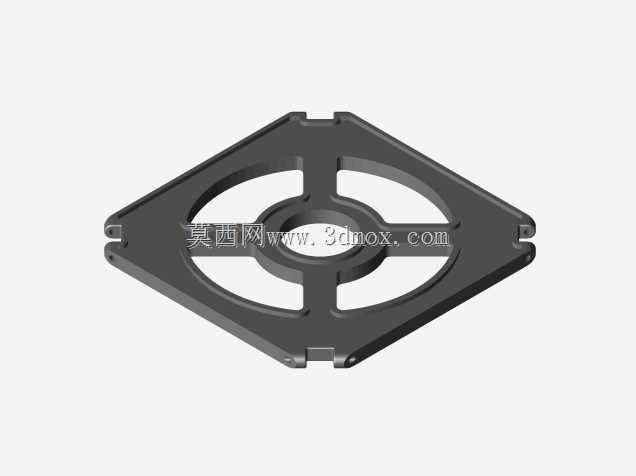

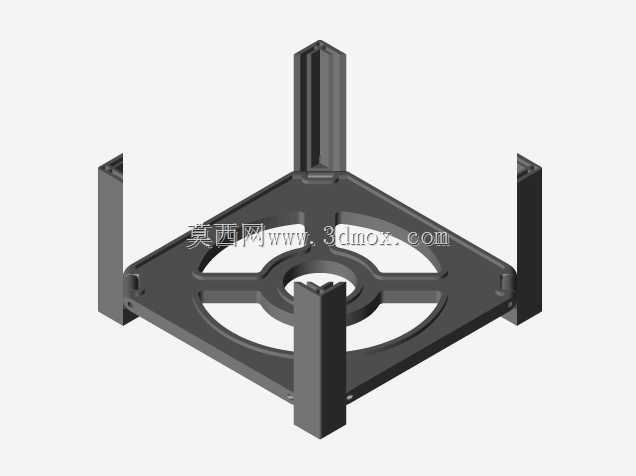

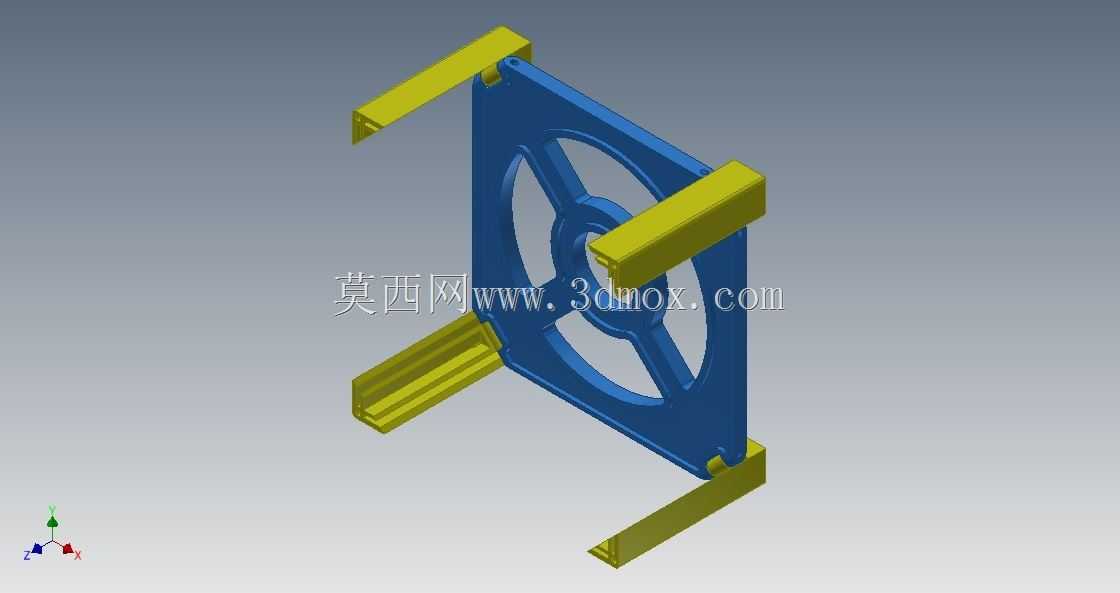

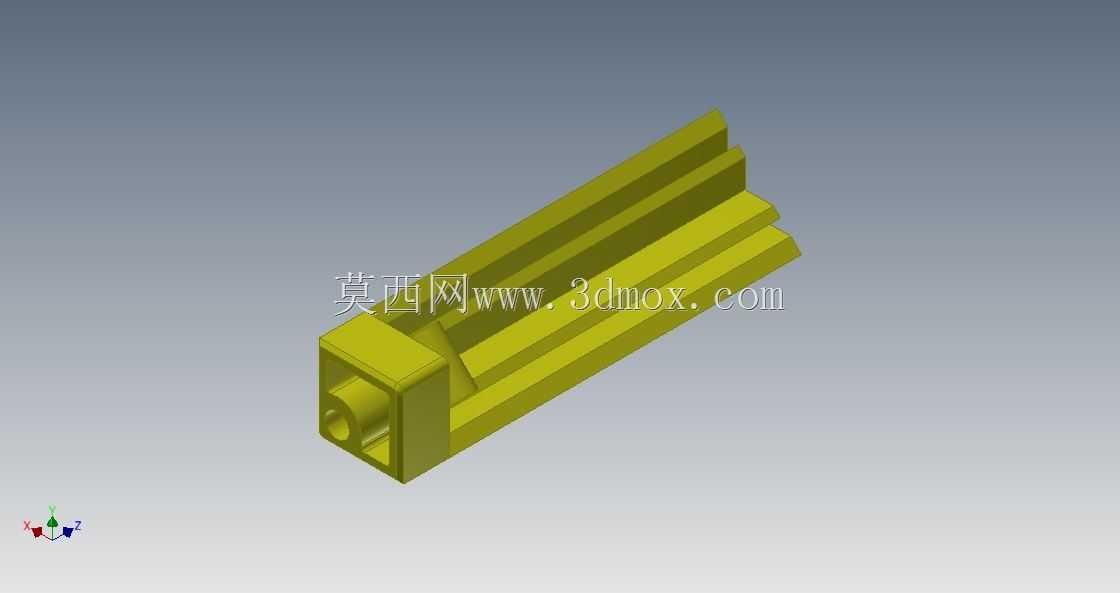

从结构功能特性来看，框架采用分体式对称设计，两侧主承力端面板集成了可折叠式支腿结构，支腿在地面存储、整星堆叠运输阶段可完全折叠贴合端板外侧面，不会额外占用包络空间，单星框架折叠状态下完全贴合标准立方星的尺寸边界，可直接适配通用立方星部署器的内部安装尺寸；当需要多星堆叠连接、或者星外载荷拓展安装时，支腿可快速展开至锁定位置，作为相邻星体之间的连接定位结构，同时为星间线缆布设、散热间隙预留充足空间。端面板上预留的多组镂空结构并非单纯减重设计，不同区域的镂空分别对应通风散热、传感器视场避让、检修操作开口、实体安装面的不同功能需求，可根据任务需求选择全实心端板、带通风栅格端板或者带检修窗口的端板，无需重新加工主框架结构。

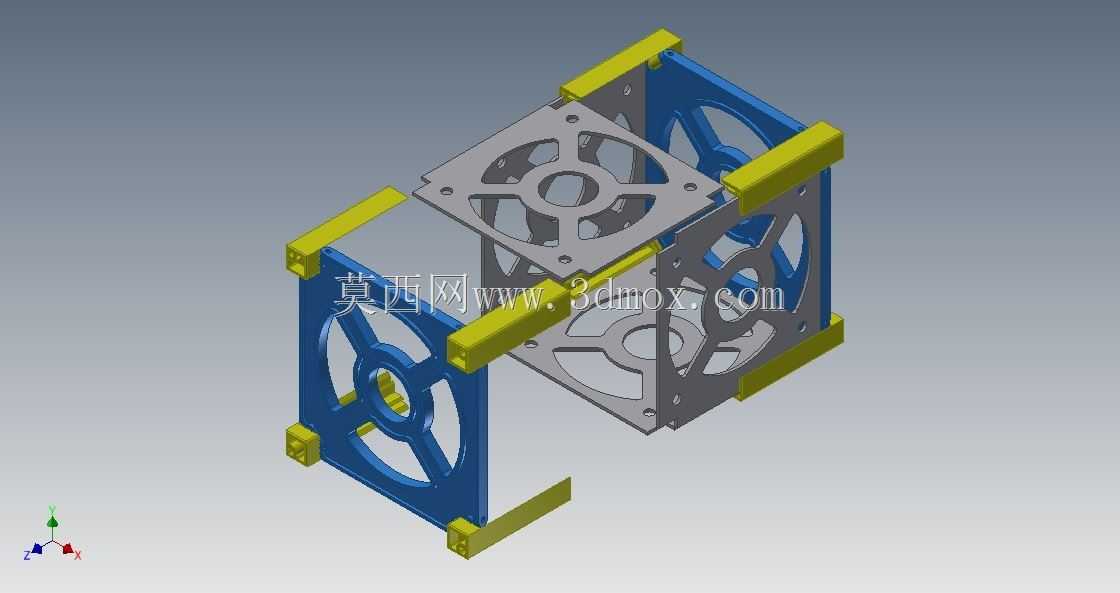

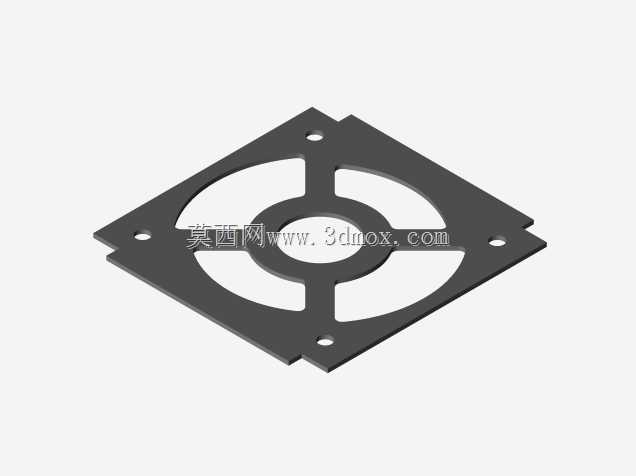

框架中间的滑入式面板采用抽拉安装设计，面板与两侧主框架通过导向滑槽配合，安装时无需复杂的对位操作，顺着滑槽推入到位后即可通过侧边的定位销完成固定，面板同样可根据任务需求更换为实心承载板、通风通光板或者设备检修板，适配不同星载设备的安装与维护需求。两半框架之间的连接采用插销式快拆结构，无需专用工装即可完成框架的开合与合拢，在整星集成阶段，可先将星载计算机、电源模块、通信模块等单机设备分别安装在两侧半框架的内部安装位上，完成单机测试后再将两半框架合拢锁定，大幅压缩整星集成的操作空间需求，也便于后期在轨或者地面测试阶段的设备检修更换。

从安装边界与尺寸适配角度，这套框架的核心安装基准完全匹配通用立方星的标准接口，框架内部的设备安装孔位采用标准化间距设计，可直接适配市面上主流的商用立方星星载设备安装尺寸，无需额外设计转接件。框架边角的包络保护结构采用突出式设计，在堆叠存储或者发射过程中，相邻框架的边角保护结构先接触受力，避免端板或者面板直接承受碰撞载荷，同时这些边角结构也预留了连接孔位，可根据需求扩展安装太阳能帆板连接支架、姿控组件安装座等外部附件。框架的整体受力路径经过优化，主承力力线沿着两侧端板、边角连接结构传递，中间滑入面板仅承担设备安装载荷，不参与主承力路径，因此即使更换不同材质、不同镂空形式的面板，也不会影响框架整体的结构刚度与强度，可适配不同质量等级的星载设备安装需求。

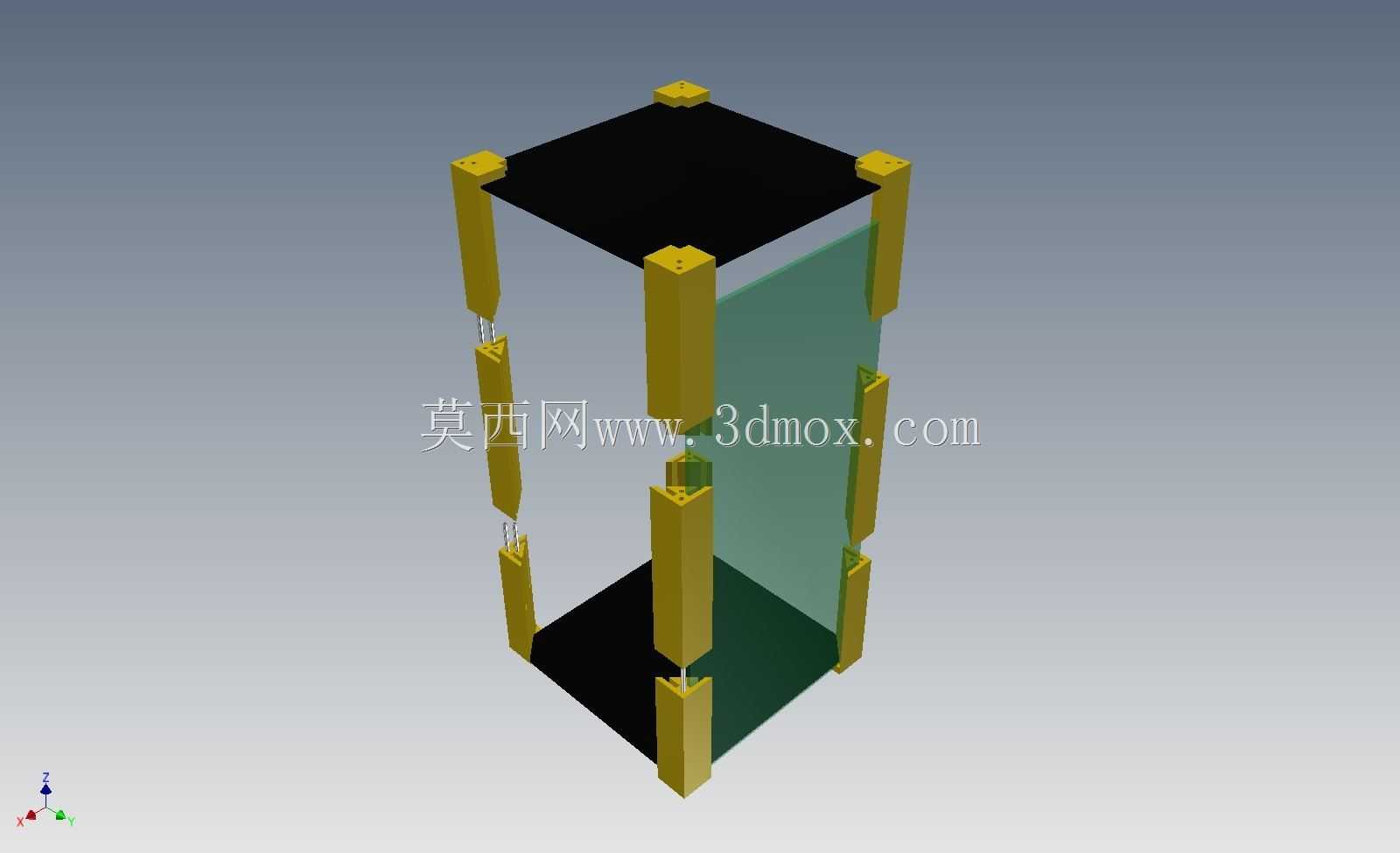

在实际工程应用中，这类模块化框架可大幅降低立方星的研发制造成本，无需针对每一次任务重新设计主框架结构，仅通过更换不同功能的端板、面板，调整支腿的展开长度，即可适配不同任务的载荷安装需求，同时可折叠支腿的设计也解决了传统立方星框架堆叠时需要额外设计转接工装的问题，多星堆叠时相邻框架通过展开的支腿直接定位连接，既能保证堆叠状态下的连接刚度，也能在入轨后快速解锁分离，适配一箭多星的发射任务需求。框架的结构设计同时兼顾了增材制造与传统机加工的工艺可行性，采用金属3D打印时可将支腿的铰接结构与端板一体化成型，减少装配零件数量；采用传统数控加工时，支腿可作为单独零件通过铰接轴安装在端板上，无需复杂的工装即可完成装配，适配不同产能条件下的加工需求。
