可伸缩便携雾网布设装置结构设计

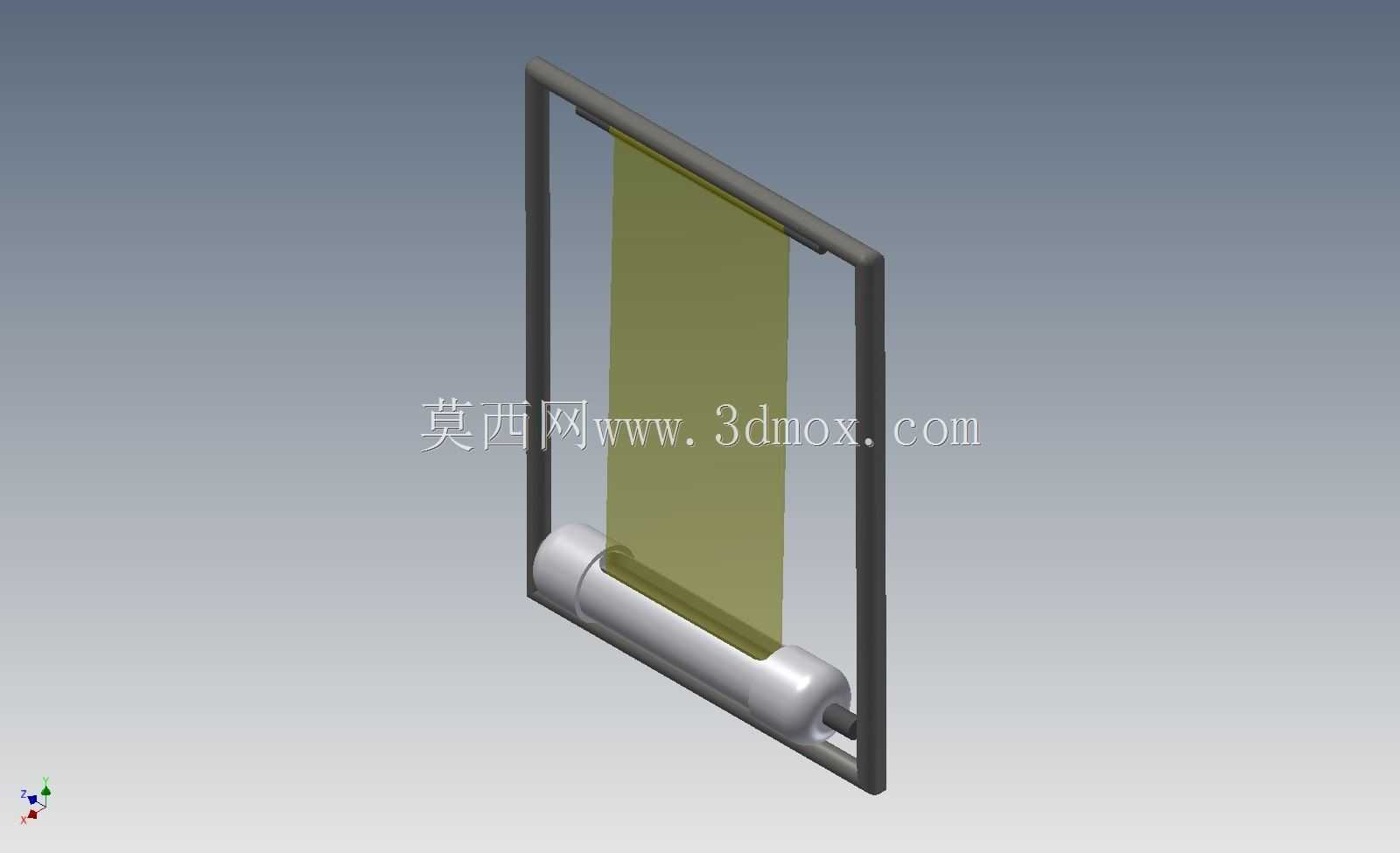

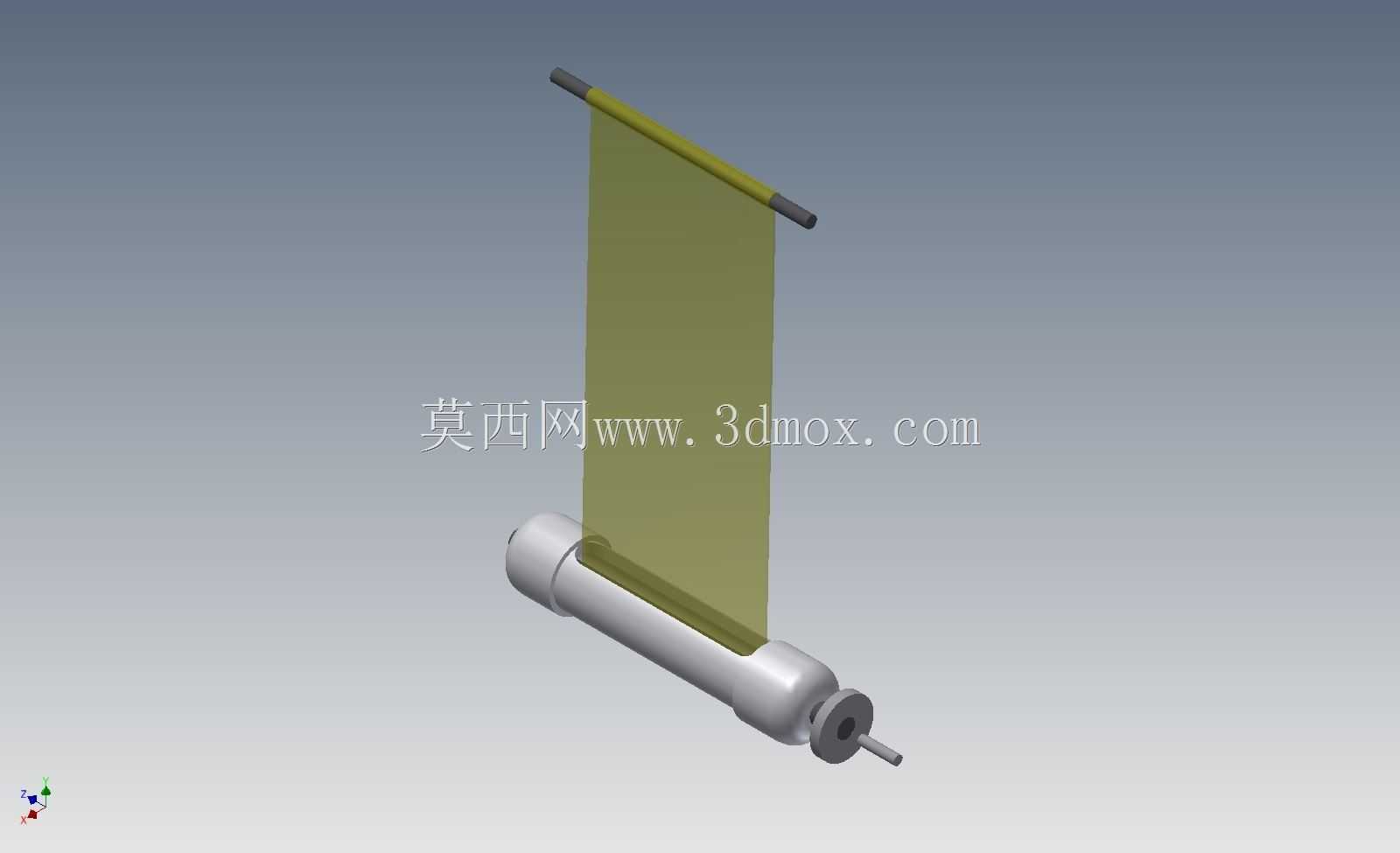

在野外生态调研、临时空域管控、应急现场颗粒物拦截这类需要快速布设网状拦截结构的场景里，传统固定支架式网具往往受限于运输体积、安装效率的问题，很难适配复杂多变的现场环境，这套可伸缩的便携雾网布设结构，正是针对这类痛点做的针对性结构优化。整套装置的核心收纳逻辑参考了卷轴式展具的卷收原理，网体整体收纳在圆柱形的弹药筒式主壳体内，卷收状态下网体沿轴向层层卷绕，不会出现传统折叠网面常见的折痕、勾丝、网结错位问题，卷收后的整体外径控制在常规成年人单手握持的范围内，长度可根据所需网面宽度做系列化调整，常规款收纳后长度不超过400mm，可直接放入单兵背囊或工具储运箱，不需要额外定制专用运输包装。

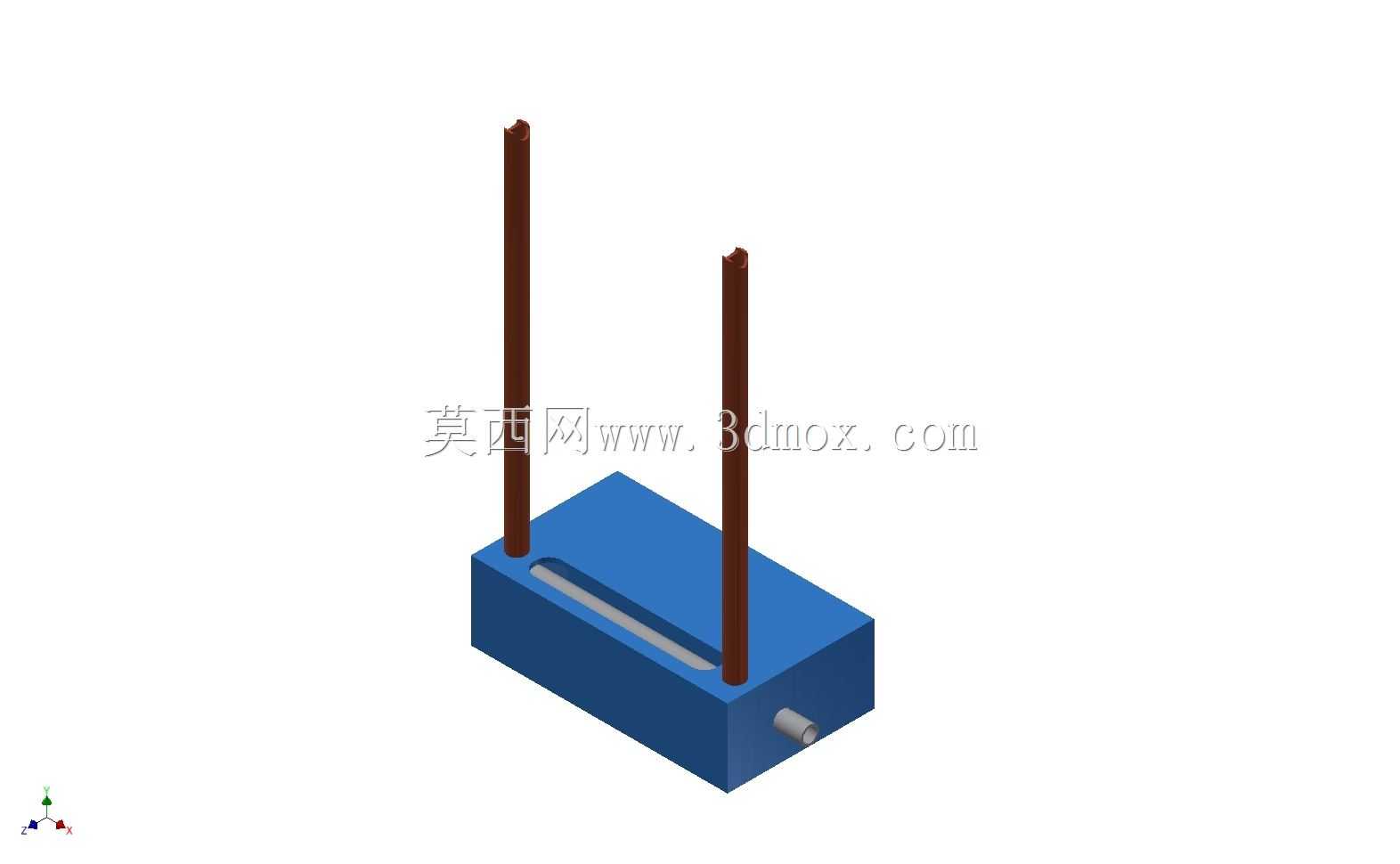

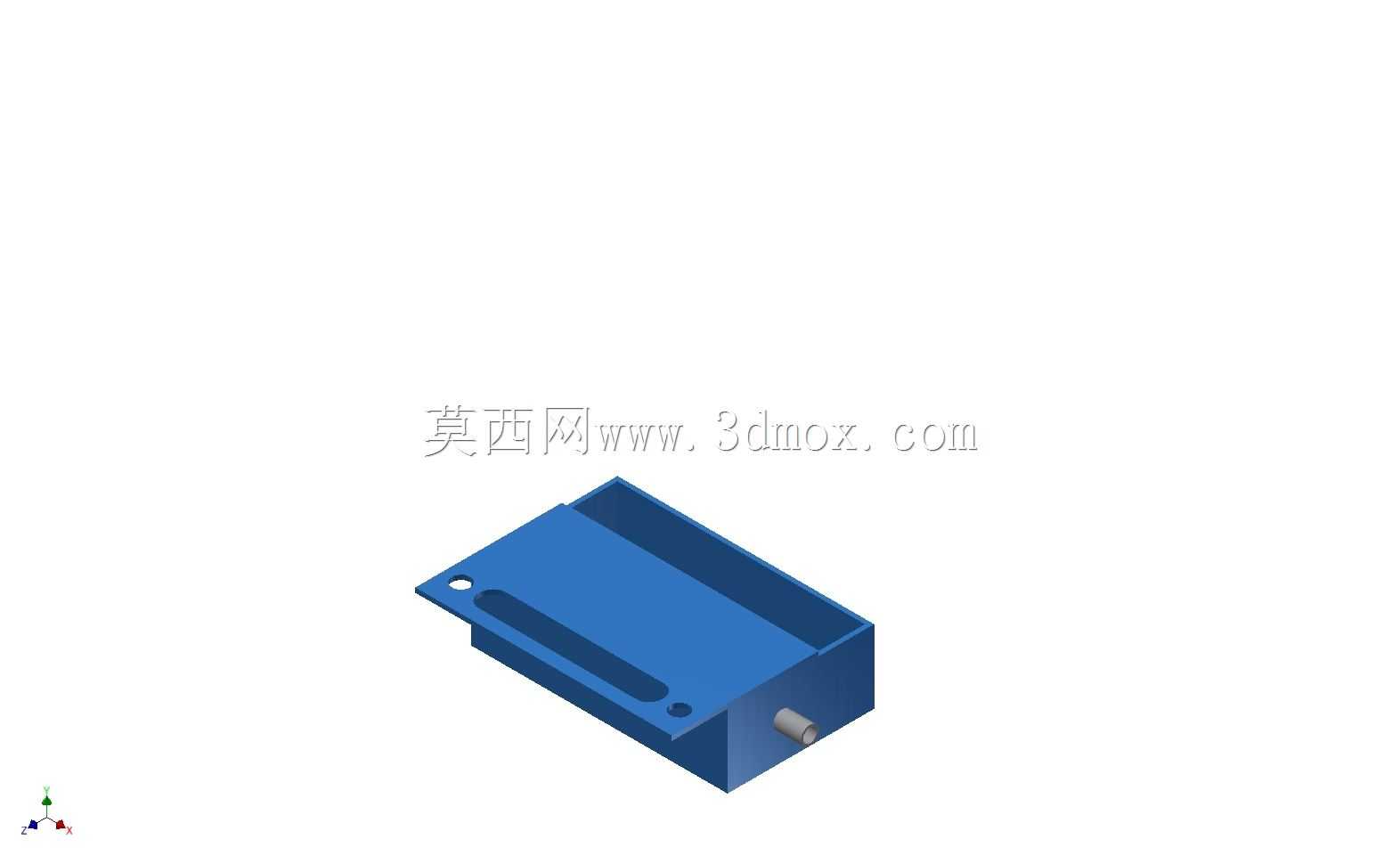

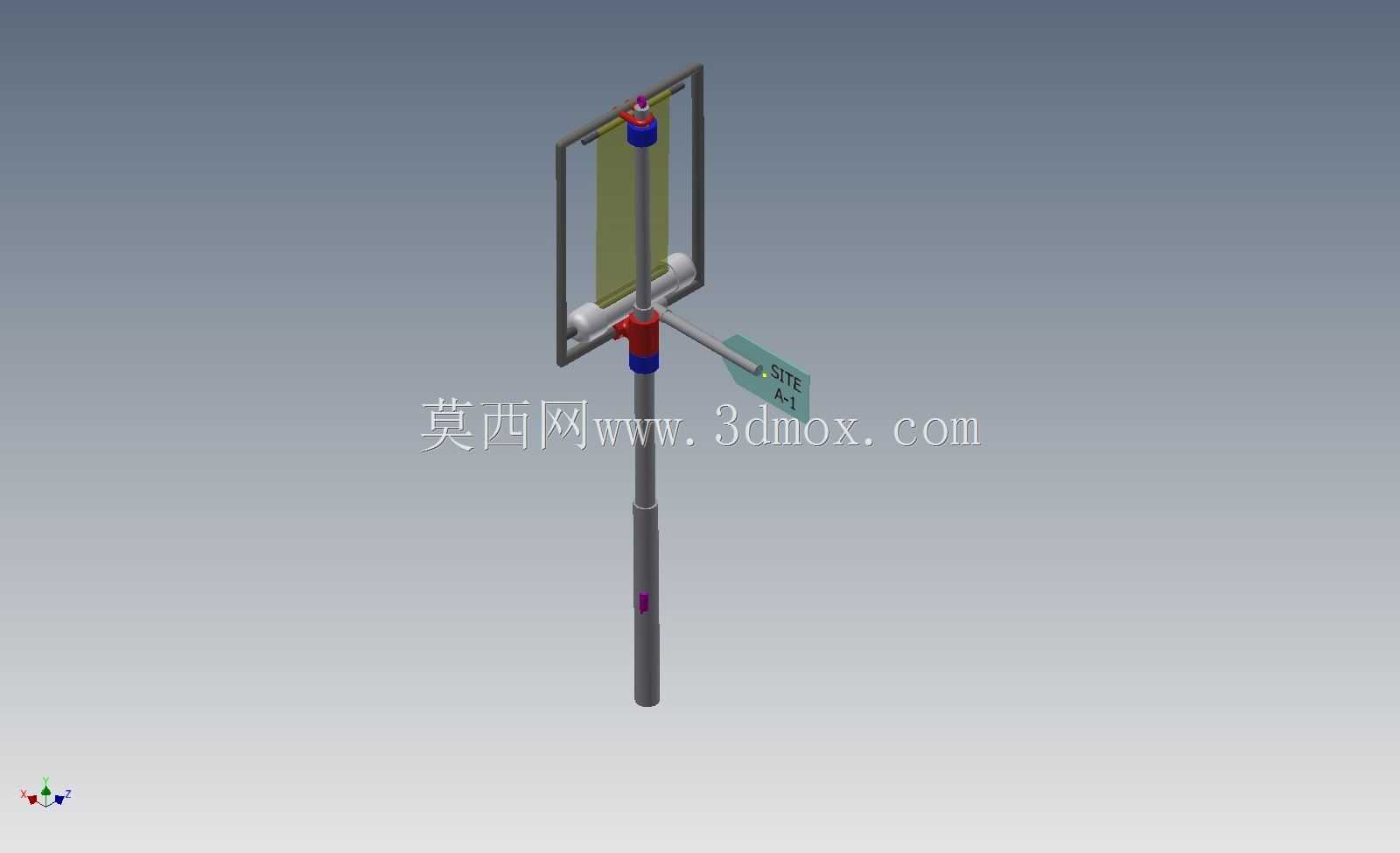

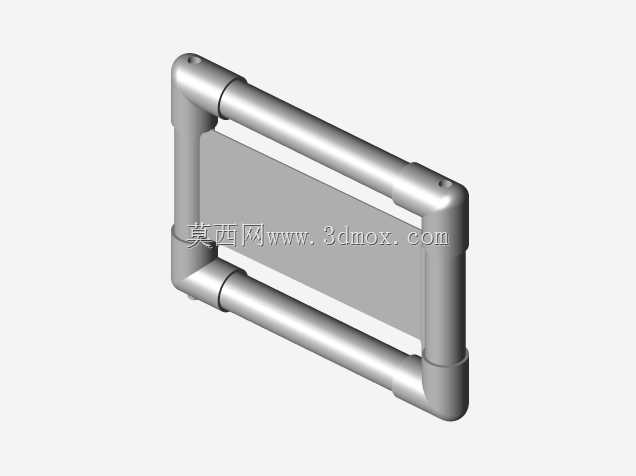

装置底部设置的快接捕捉底座，是整套结构的安装定位核心，底座上预留了多规格的快装接口，不需要额外焊接或打孔，就能直接适配现场就地获取的支撑材料——不管是现场砍伐的木质杆件、废弃的金属管材，还是现场拼接的硬质塑料管道，都能通过底座上的快锁结构完成固定，单节点的锁紧操作不需要专用工具，徒手扳动锁扣就能完成，单个支撑点的固定耗时不超过10秒，能大幅压缩现场布设的准备时间。可伸缩的网面支撑骨架采用分段嵌套式结构，每段骨架之间设置阻尼定位结构，可根据现场实际的布设宽度需求，拉出对应长度的骨架段，不需要提前裁剪网面，就能适配3米到12米区间内的任意布设宽度，骨架拉出后可通过侧置的弹性锁销自动定位，不会出现受网面拉力回缩的问题。

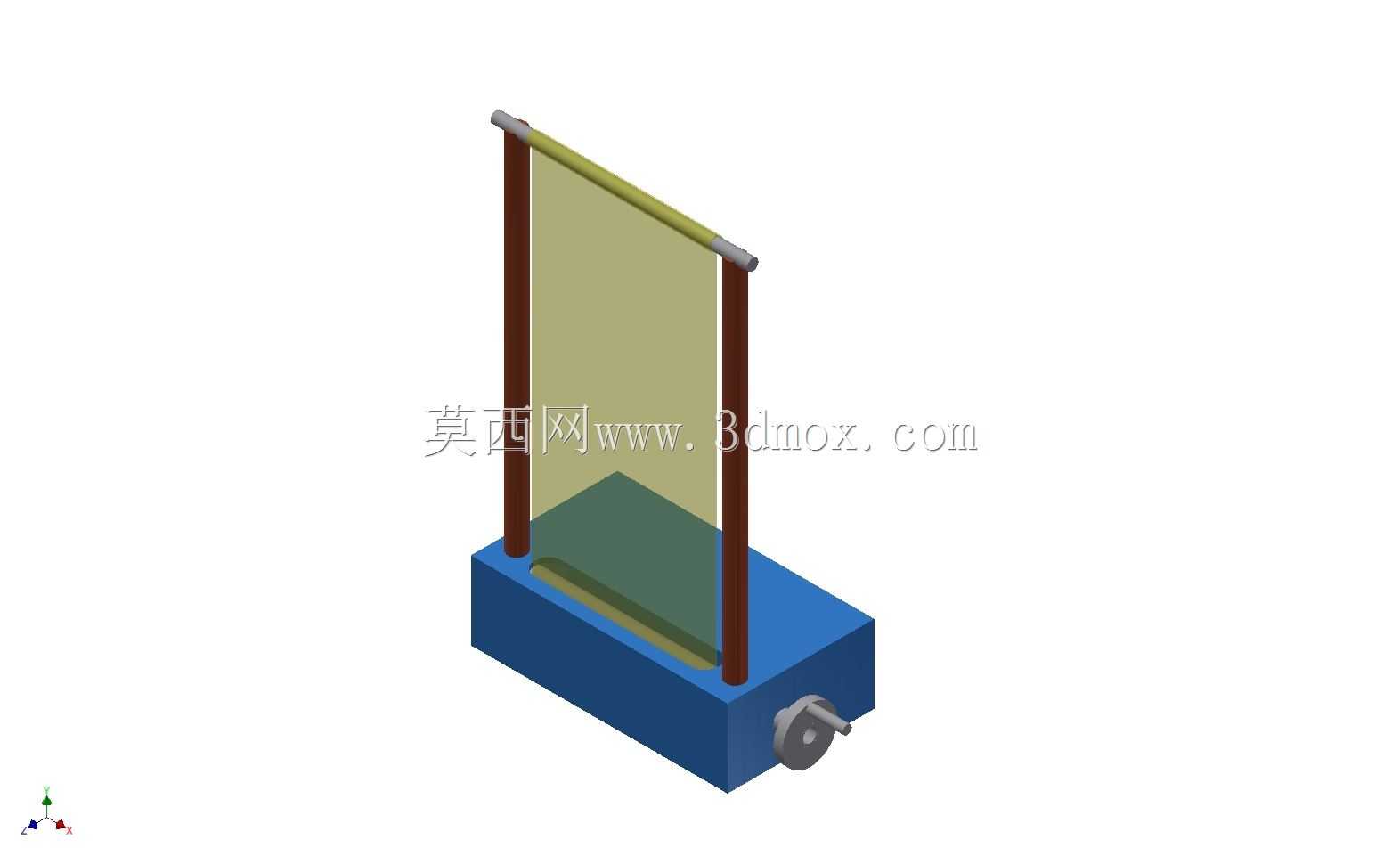

网体本身采用高强度低风阻的编织材质，边缘做了包边强化处理，每隔300mm设置一个与骨架连接的快挂扣，安装时只需要将挂扣对准骨架上的卡槽推入即可完成固定，不需要穿绳、绑扎这类繁琐操作。整套结构的抗风性能经过针对性优化，当配合现场就地搭建的框架完成固定后，可抵御8级以下的阵风荷载，在暴雨天气下也不会因为网面积水出现结构过载，回收时只需要按下骨架端部的解锁按钮，就能将分段骨架逐段收回壳体内，同时转动主壳体侧面的摇柄，就能将网面平整卷收回筒内，回收过程不会出现网面缠绕、勾挂周边杂物的问题，整套装置从工作状态回收至收纳状态的耗时不超过2分钟。

在结构细节设计上，主壳体的端盖设置了密封胶圈，卷收状态下可阻挡雨水、沙尘进入壳体内部，避免网面受潮霉变或被沙粒磨损；底座的捕捉接口做了防滑齿处理，即使支撑管材表面存在锈蚀、泥土，也能保证足够的锁紧摩擦力，不会出现网面滑落的问题；摇柄采用折叠式设计，收纳时可贴合在主壳体侧面，不会额外突出占用储运空间。针对不同的使用场景，网面可根据需求更换不同孔径的材质，比如生态调研场景换用细孔径雾网用于小型生物采样，应急管控场景换用高强度网面用于低空慢速目标拦截，扬尘管控场景换用密目网面用于局部区域水雾抑尘，整套结构的接口均做了通用化设计，更换网面不需要改动主体结构，只需要拆开端盖将网面卷轴整体替换即可。

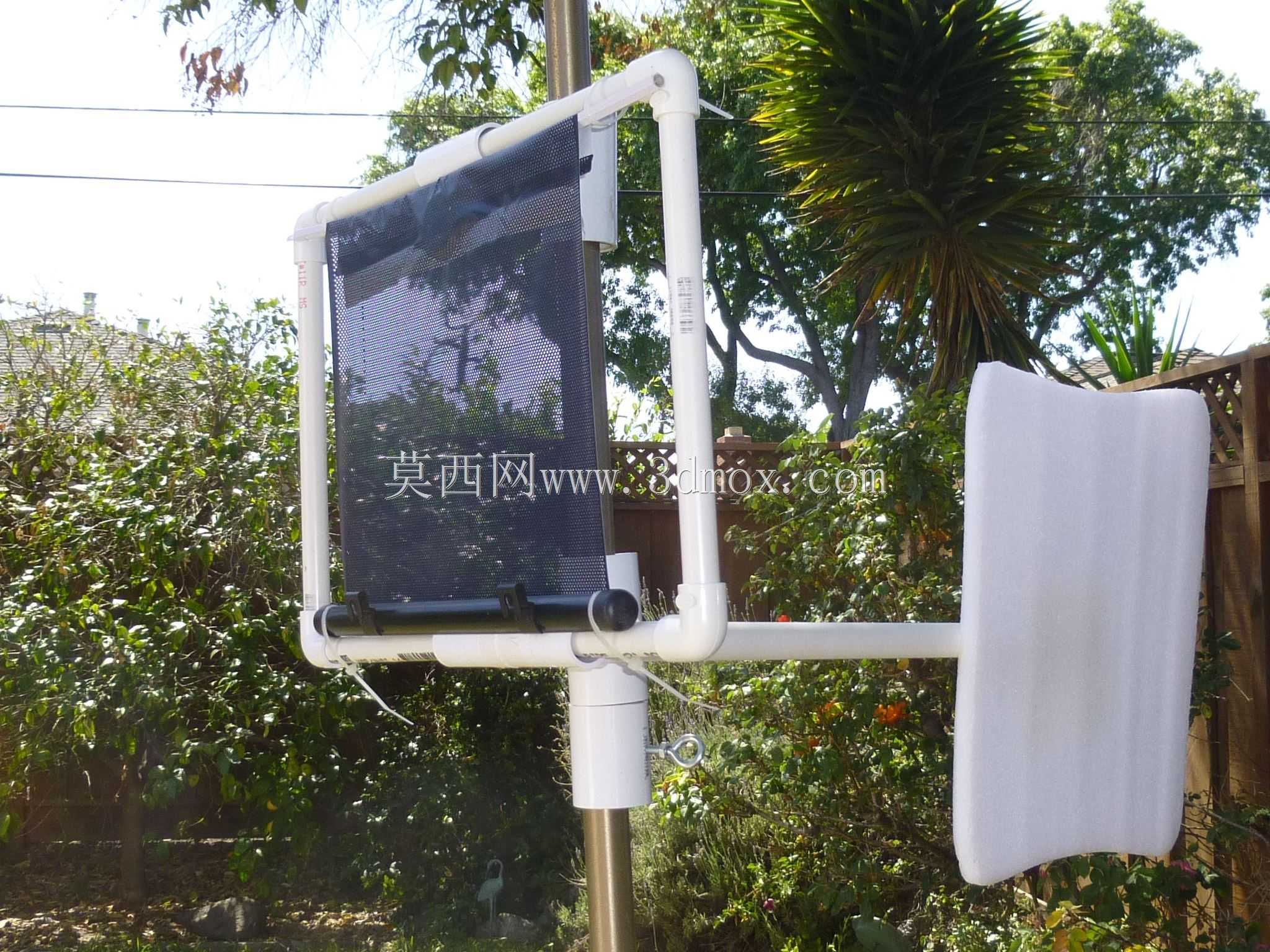

安装边界方面，整套装置布设时不需要硬化地面，支撑脚可直接插入松软土层，或通过抱箍固定在现有构筑物上，两个主支撑单元之间的最大跨距不超过12米时，不需要额外增设中间支撑点，若跨距超过12米，可配套中间支撑滑座沿骨架滑动定位，进一步拓展布设宽度。网面的张紧度可通过底座上的调节旋钮微调，避免网面过松导致兜风晃动，或过紧导致网面受力崩断，调节范围可覆盖不同材质网面的张紧力需求，适配从柔性细网到半刚性滤网的各类网状材料安装。
