集成导电线路的一体化3D打印合页结构

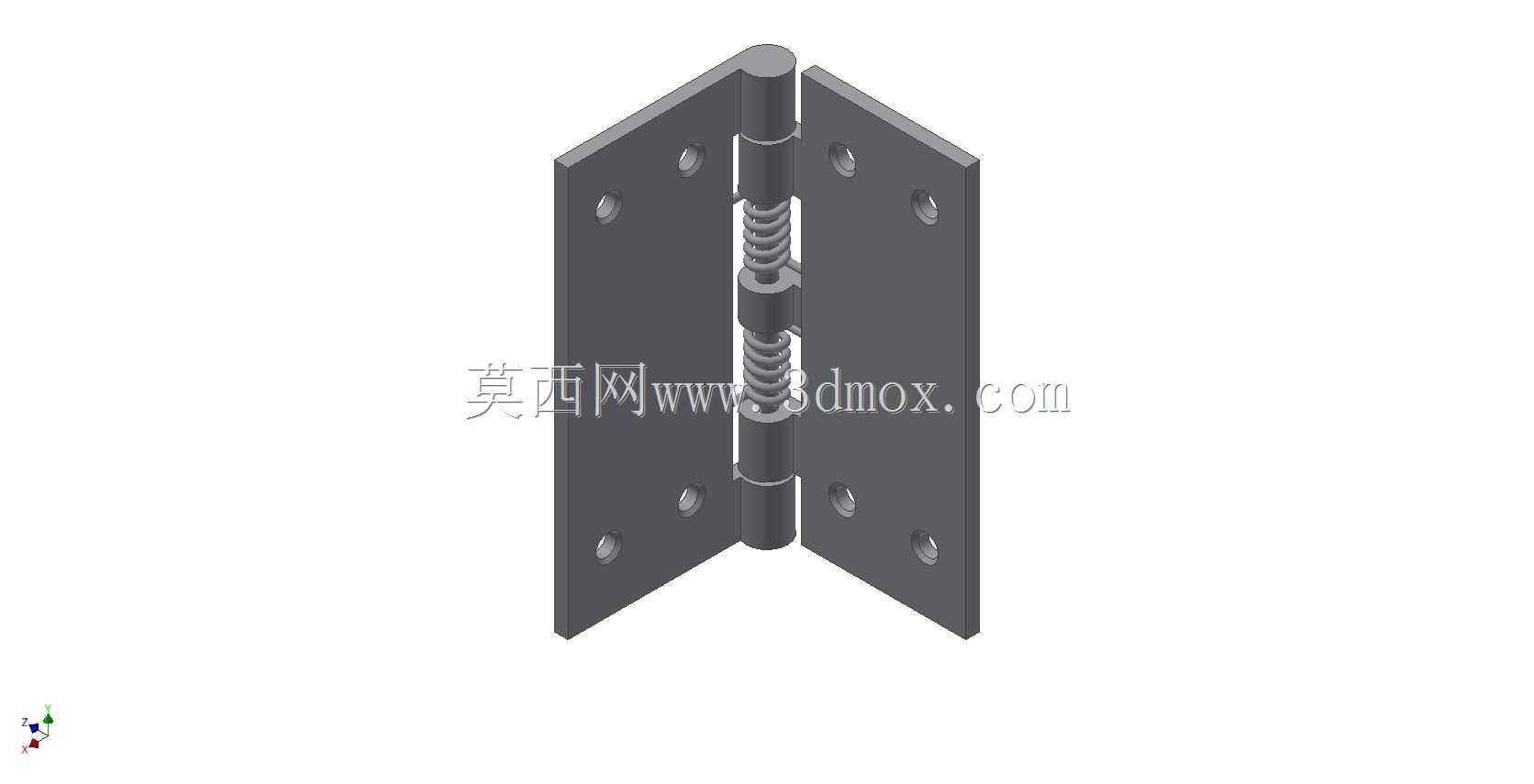

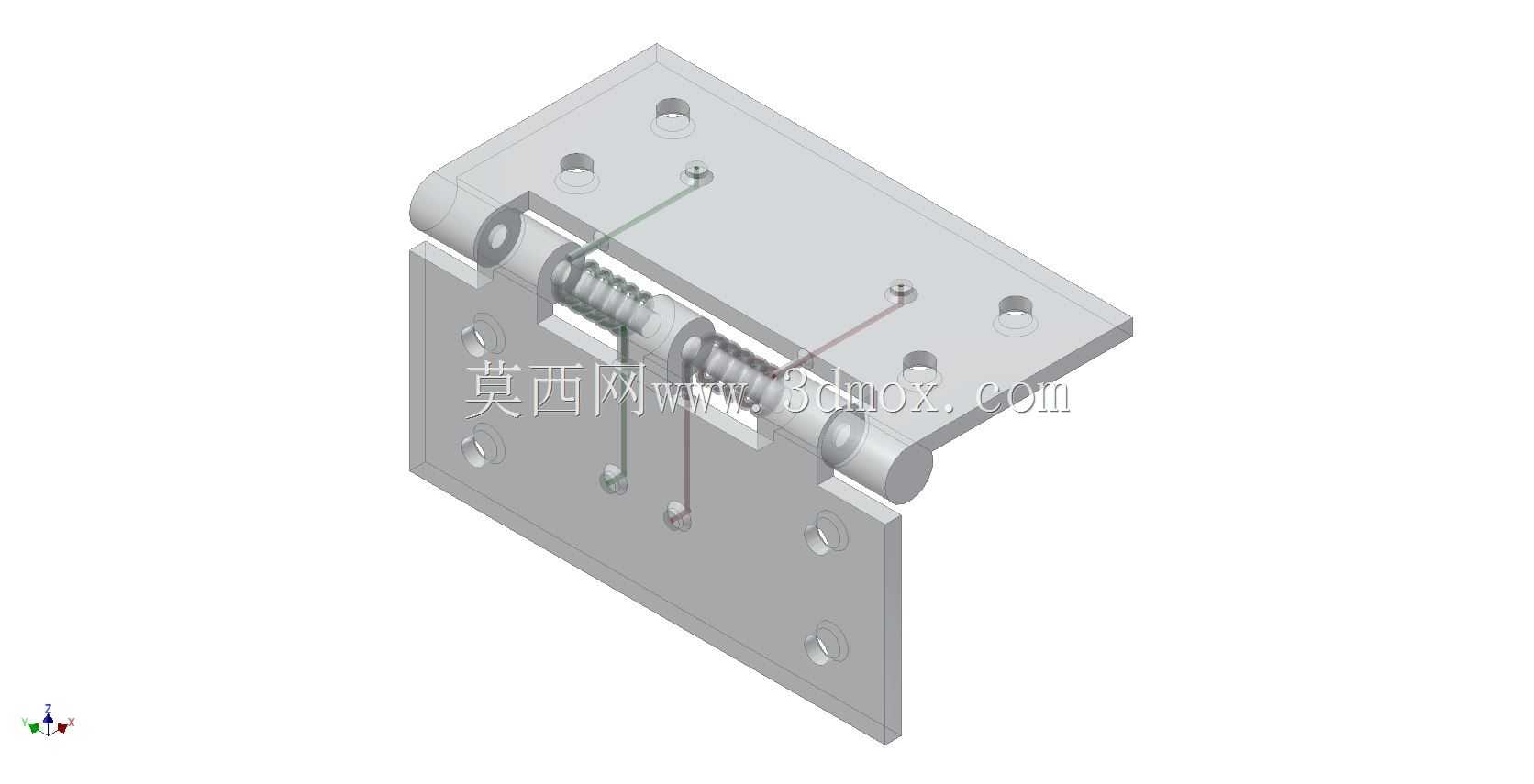

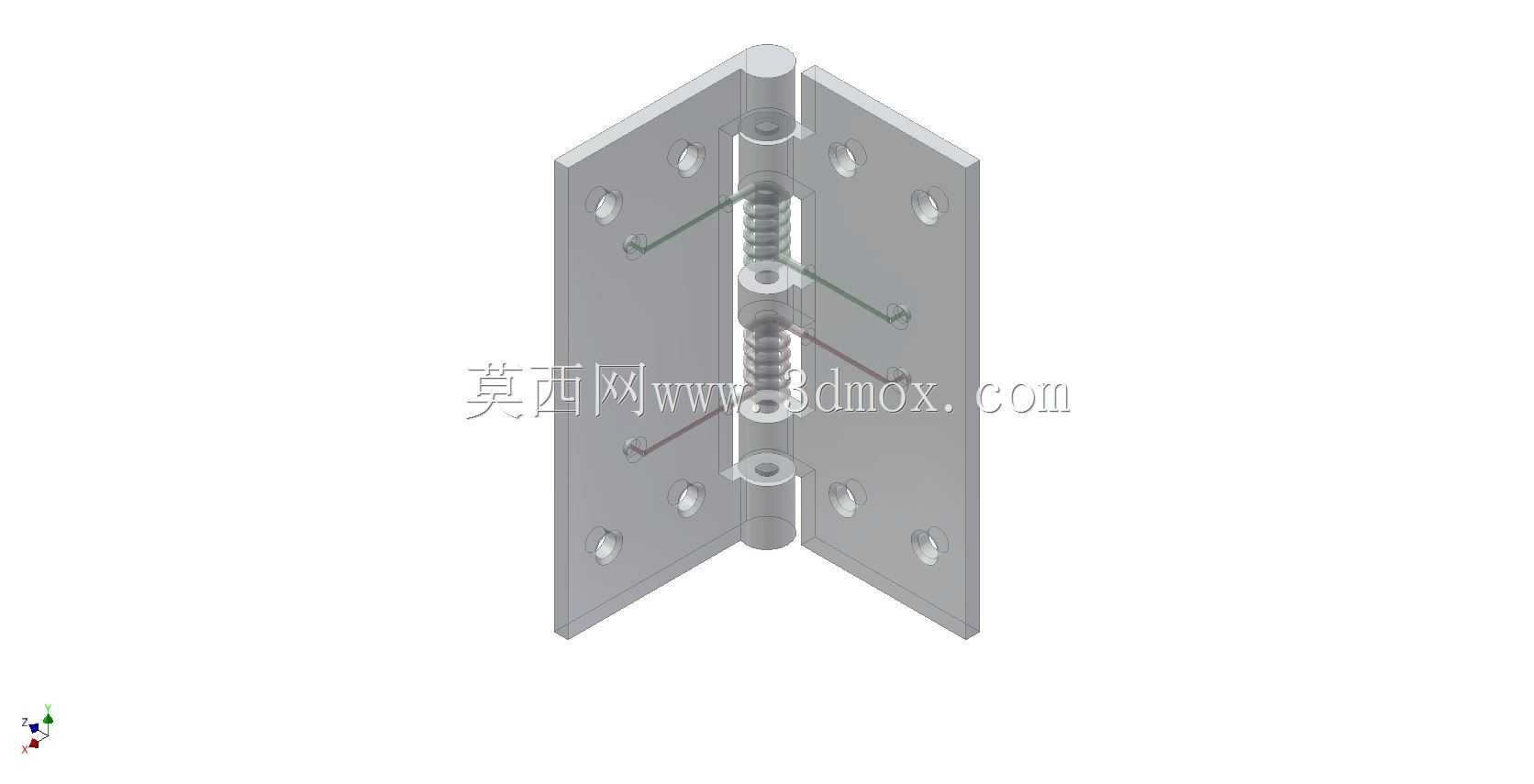

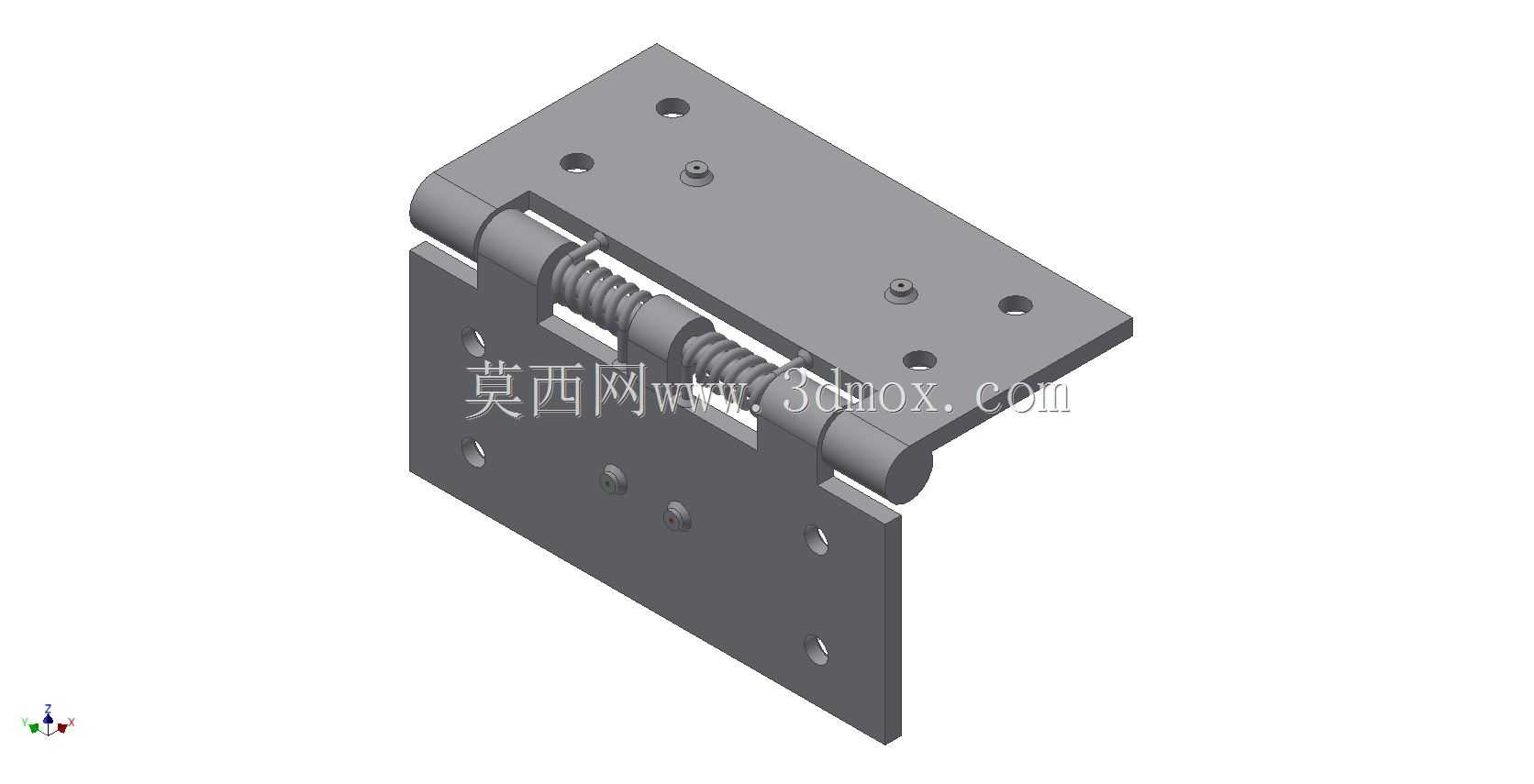

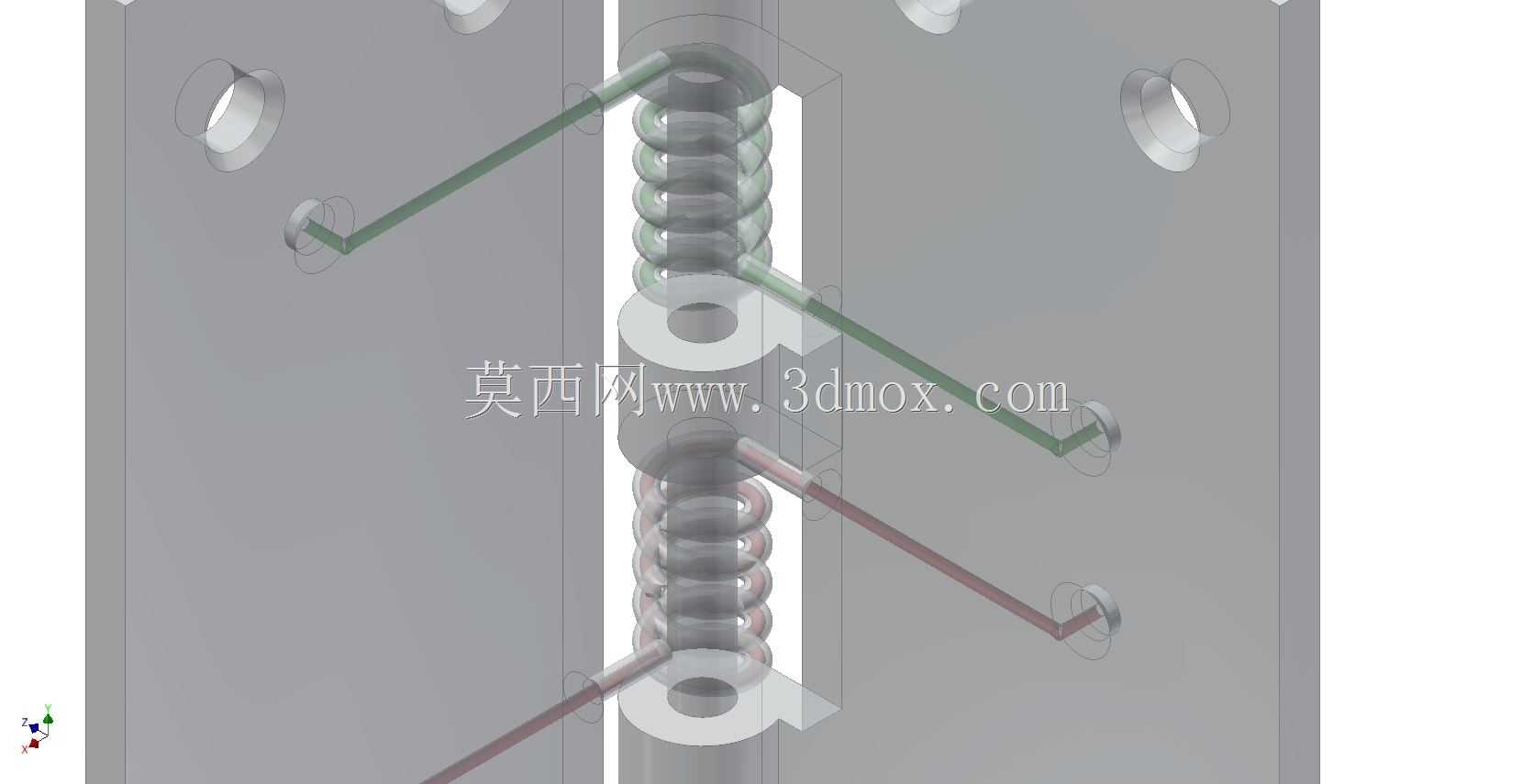

日常设备运维里常碰到这类痛点：外露的设备门体走线容易被铰链夹损、反复弯折后线芯断裂，尤其是需要在门侧装感应元件、小型指示灯或者低功率传感模块的机柜、小型实验装置、定制化3D打印设备外壳，传统合页仅能承担机械铰接功能，走线要么走外露拖链占用外部空间，要么在合页旁开穿线孔，装配时要额外做导线防护，长期开合后导线绝缘层磨损的故障占比不低。这款集成导电线路的合页结构，就是针对这类场景做的一体化设计，把机械铰接功能和导电路径做进合页本体里，省去额外布线的麻烦。从结构细节来看，两片合页页片采用对称式安装孔布局，单页片上的安装孔位沿页片长度方向均匀排布，孔位间距适配常规的薄板安装尺寸，页片厚度控制在常规五金合页的通用厚度区间，安装时不需要对配套的门体、门框做额外的沉孔或者扩孔加工，直接用标准紧固件就能完成固定，和现有常规合页的安装边界完全兼容，替换原有普通合页时不需要改动原有安装基面。铰接轴部分做了中空设计，轴内部预留了导线路径的走行空间，同时轴段内置了复位弹簧结构，在需要自动闭合门体的场景下，不需要额外加装闭门组件，弹簧的预紧力可以根据实际使用需求调整，适配不同重量的门体负载。导电路径的设计没有采用传统的触点接触方案，而是将柔性导电线材沿铰接轴的周向螺旋缠绕，这种排布方式完全匹配合页开合时的转动轨迹，开合过程中导线始终处于均匀的形变状态，不会出现局部弯折应力集中的问题，相比传统的端面触点导电结构，不存在触点磨损、积灰、接触油脂导致接触不良的隐患，导电稳定性更强。缠绕的两组线路分别对应正负极回路，既可以给门侧的低功率元件供电，也可以传输传感信号，如果将导电路径做成中空的流道结构，还可以适配需要从固定侧向转动侧输送低压气体、冷却流体的特殊场景，拓展了结构的适用范围。设计时考虑到3D打印的工艺特性，整个合页的结构没有大角度的悬空面，打印时不需要添加大量支撑，铰接轴和页片的配合间隙预留了3D打印工艺的常规公差，打印完成后不需要做大量的后处理打磨，直接清理掉少量支撑就能顺畅转动。导电部分的实现有两种工艺路径，一种是采用柔性导电聚合物直接打印导电路径，适合具备多材料打印能力的设备，另一种是先打印带中空走线槽的合页基体，之后向槽内注入导电膏或者穿入细直径的柔性导线，适合普通单喷头FDM设备制作，两种方式都能实现导电功能，使用者可以根据自身的设备条件选择。在实际选型应用时，要注意这款合页的导电回路仅适用于低压小功率的信号或者供电场景，不能用于强电回路，避免出现绝缘击穿的问题；安装时要保证两片页片的同轴度，避免铰接轴承受额外的径向力，影响转动顺畅度和内部导线的使用寿命；如果用于流体输送场景，需要在中空流道的两端做密封处理，根据输送介质的特性选择对应的密封件，防止出现泄漏。相比传统合页加外置走线的方案，这种一体化结构的装配效率更高，外观更整洁，没有外露的导线容易被勾挂的隐患，在小型定制化设备、创客项目、实验装置的门体铰接场景下，能大幅降低布线的复杂度，减少后期运维的故障点。
